Dyna-Glo DGVS390BC - Instrucciones de Ensamblaje

55

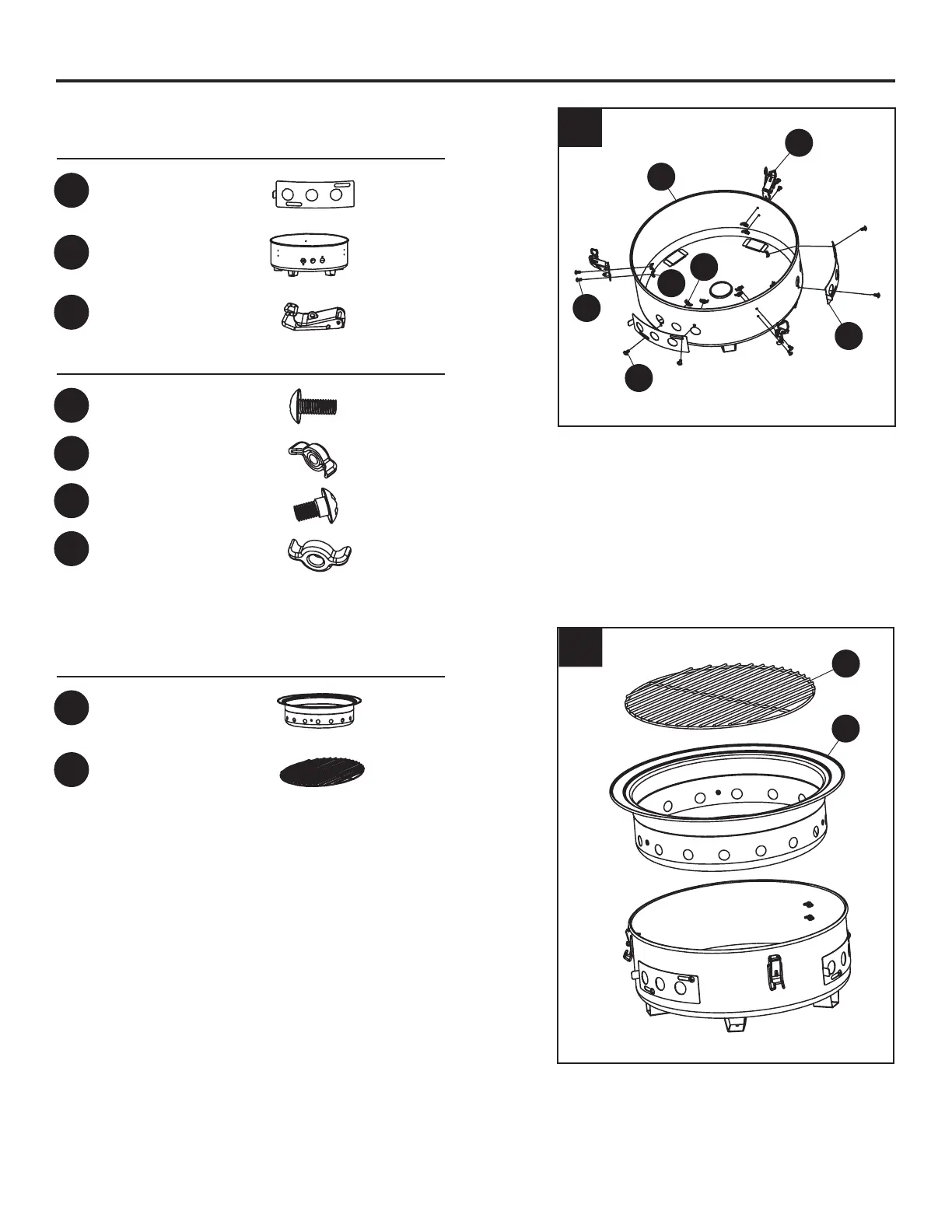

INSTRUCCIONES DE ENSAMBLAJE
Paso 1
Paso 2
1
2
2
4
3
5
Herramientas y tornillería utilizadas
A
Tornillo
M4 × 15 mm
× 6
1
Piezas utilizadas
1
Plato regulador
lateral
× 2
2
Sección inferior
del ahumador
× 1
3
Cerrojo de la
estructura
del ahumador
× 3
B
Tuerca mariposa
M4
× 6
C
Tornillo de resalto
M5 × 12 mm
× 4
D
Tuerca mariposa
M5
× 4
D
C
A
B
Piezas utilizadas
4
Bandeja para
cenizas
× 1
5
Rejilla para
carbón
× 1
