Dyna-Glo DGVS390BC - Page 35

35

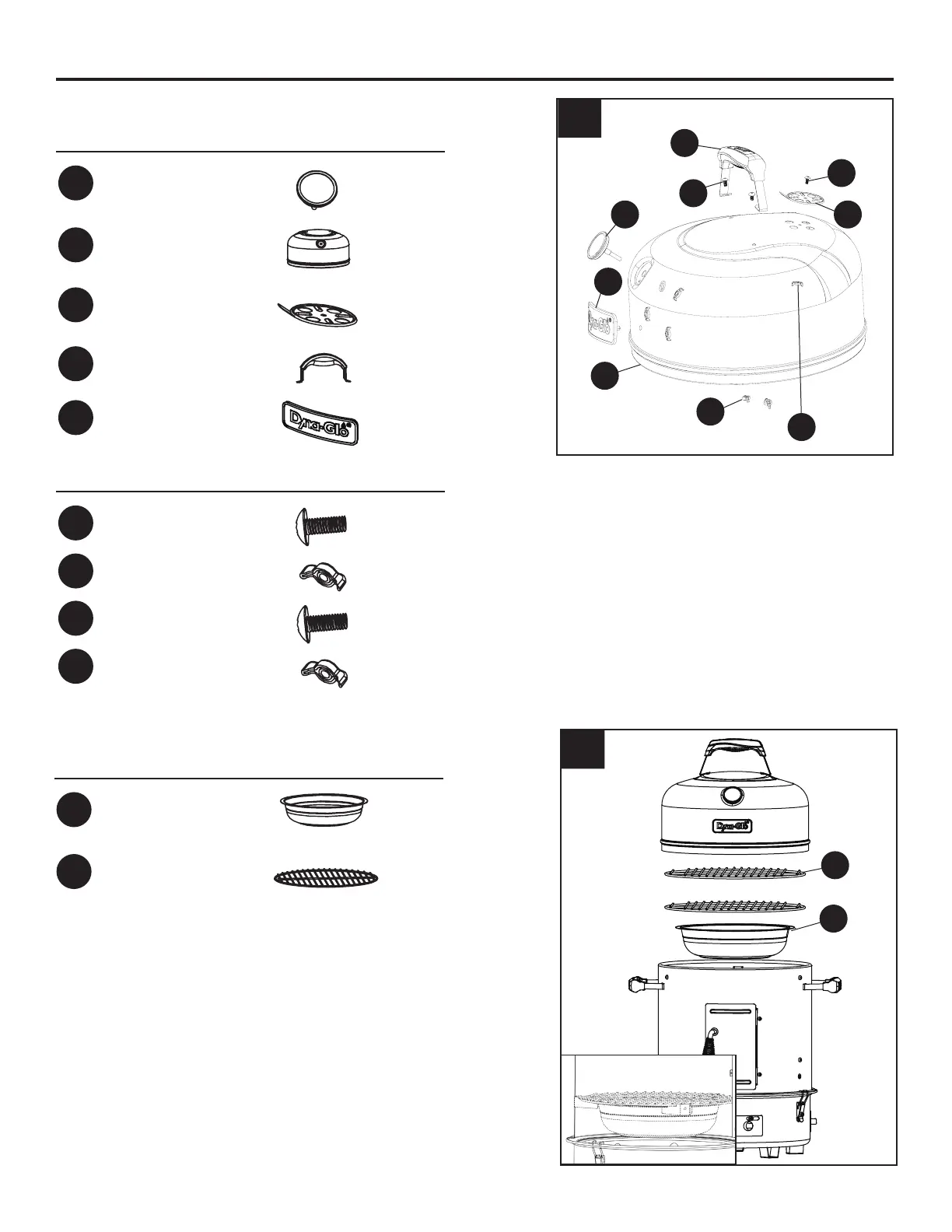

Étape 7
7
13
14
INSTRUCTIONS D’ASSEMBLAGE
Matériel utilisé
A
Vis M4 x 15 mm
x 1
Pièces utilisées
13
Jauge de température
avec écrou
x 1
14
Assemblage du
couvercle
x 1
15
Registre du
couvercle
x 1
B
Écrou à oreilles M4
x 1
E
Vis M5 x 12 mm
x 2
D
Écrou à oreilles M5
x 4
9
Poignée du
couvercle
x 1
B
E
9
15
D
A
Étape 8
8
12
11
Pièces utilisées
11
Réservoir d’eau
x 1
12
Grille de cuisson
x 2
16
Insigne Dyna-Glo
x 1
16
