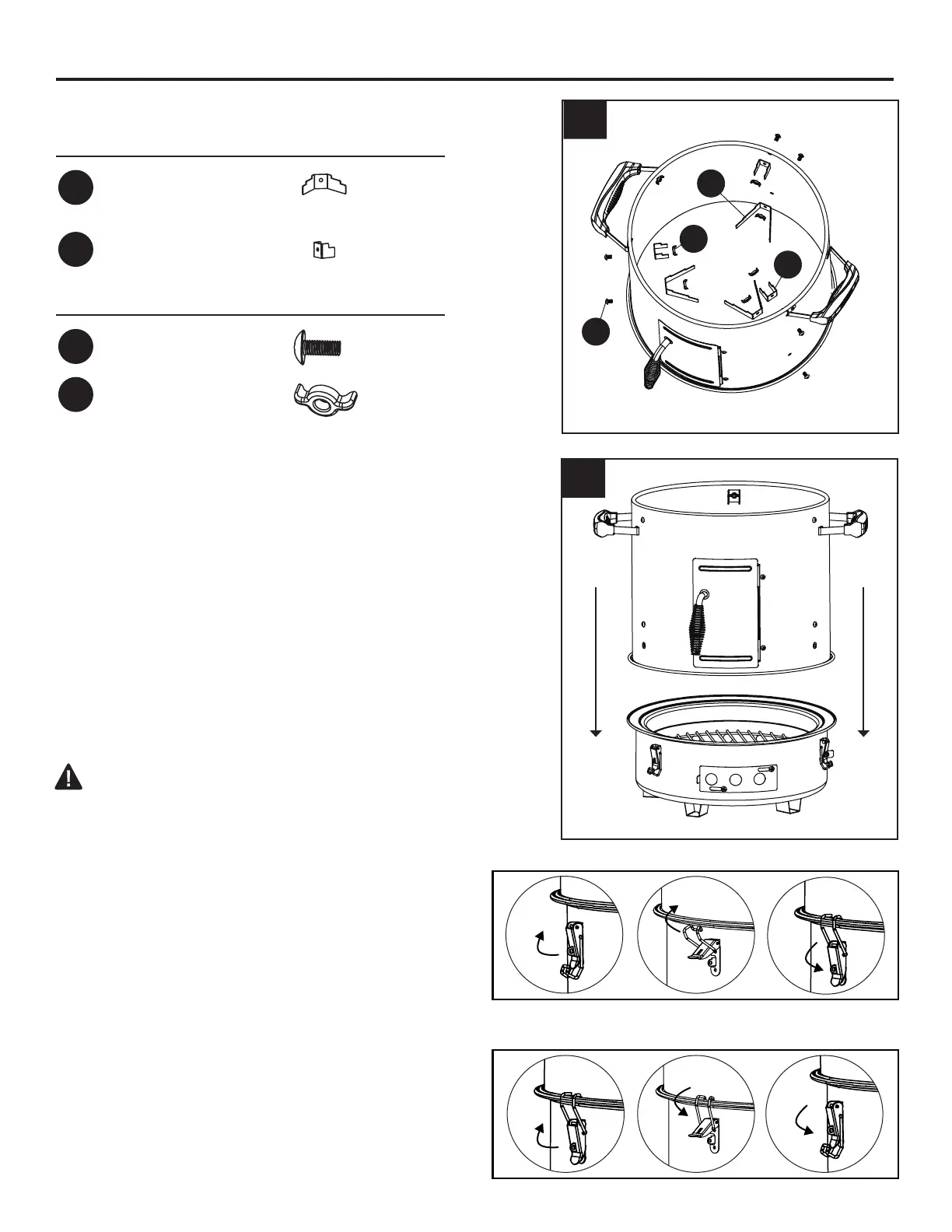

INSTRUCCIONES DE ENSAMBLAJE
Paso 5
Paso 6
6
10
E
6
5
Herramientas y tornillería utilizadas
E
Tornillo
M5 × 12 mm
× 6
Piezas utilizadas
6
Abrazaderas de
soporte inferiores
× 3
10
Abrazaderas de
soporte superiores
× 3
D
Tuerca mariposa
M5
× 6
D
Fig. 1a
Fig. 1b
Coloque la estructura del ahumador en la base.
Para bloquear la base del ahumador:
Levante la palanca del cerrojo hacia arriba hasta
que el alambre se enganche en la tapa de la
estructura del ahumador. Consulte la Fig. 1a.
Para desbloquear la base del ahumador:
Levante el cerrojo hacia arriba hasta que el
alambre se desenganche de la tapa de la
estructura del ahumador. Consulte la Fig. 1b.
PRECAUCIÓN:
• El ahumador se debe trasladar y guardar frío y
sin el material combustible.
• Siempre bloquee la base del ahumador antes
de trasladarlo.
