DYNACORD
60
NETZANSCHLUSS
Schließen Sie den DSP 600 stets mittels mitgelieferten Netzkabels oder einem für Ihr Land zugelassenen Netzkabel, das
Sie von Ihrem Händler / Ausrüster erhalten haben, an. Der DSP 600 darf ausschließlich an ordnungsgemäß geerdeten
Netzsteckdosen mit Schutzkontakt betrieben werden, deren Netzspannung im Bereich von 100 bis 240 V AC, 50 bis 60
Hz liegt. Der DSP 600 besitzt ein Universal-Netzteil, das die vorliegende Netzspannung automatisch erkennt und nicht
umgeschaltet werden muss.
A
UDIOKABEL (ANALOG)
Verwenden Sie am DSP 600 ausschließlich ausreichend abgeschirmte Audiokabel.
Symmetrische Ein-/Ausgänge
Sowohl eingangs- als auch ausgangsseitig ist symmetrische Verkabelung sehr zu empfehlen, da über unsymmetrische
Audiokabel eher Störsignale eingestreut werden und nur relativ kurze Kabelwege möglich sind. Die XLR-Anschlüsse des
DSP 600 sind folgendermaßen belegt: Pin 1 Ground, Pin 2 hot (+), Pin 3 cold (-). Die Abschirmung des Kabels muss mit
Pin 1 verbunden werden. XLR auf XLR Kabel oder Stereoklinken auf XLR Kabel eignen sich gleichermaßen zum symme-
trischen Anschluss am DSP 600.
Unsymmetrische Ein-/Ausgänge
Der DSP 600 kann auch mit unsymmetrischen Kabeln betrieben werden. Allerdings erhöht sich hierbei das Risiko, dass
Störsignale über die Kabel eingestreut werden. Unsymmetrische Kabel sollten nicht länger als 5 Meter sein. Außerdem
kann bei unsymmetrischer Verkabelung der Pegel um 6 dB niedriger sein. Um diesen Pegelabfall zu vermeiden legen Sie
Pin 3 des XLR-Anschlusses auf Masse. Hierdurch kann jedoch die Signalqualität verschlechtert werden.
A
UDIOKABEL (DIGITAL, AES/EBU)
Neben dem analogen Audioeingang steht ein digitaler AES/EBU Eingang (AES3) zur Verfügung. Das digitale Eingangs-
signal wird an die Buchse AES/EBU IN angeschlossen. Es handelt sich um einen symmetrischen Eingang mit Übertrager
zur galvanischen Isolierung. Über einen Sample-Rate-Converter wird das Signal an die interne Abtastrate angepasst. Die
XLR-Anschlüsse des DSP 600 sind folgendermaßen belegt: Pin 1 Ground, Pin 2 hot (+), Pin 3 cold (-). Die Abschirmung
des Kabels muss mit Pin 1 verbunden werden. XLR auf XLR Kabel oder Stereoklinken auf XLR Kabel eignen sich gleicher-
maßen zum symmetrischen Anschluss am DSP 600.
HINWEIS: Für den Anschluss müssen 110 Ohm AES/EBU-Kabel verwendet werden.

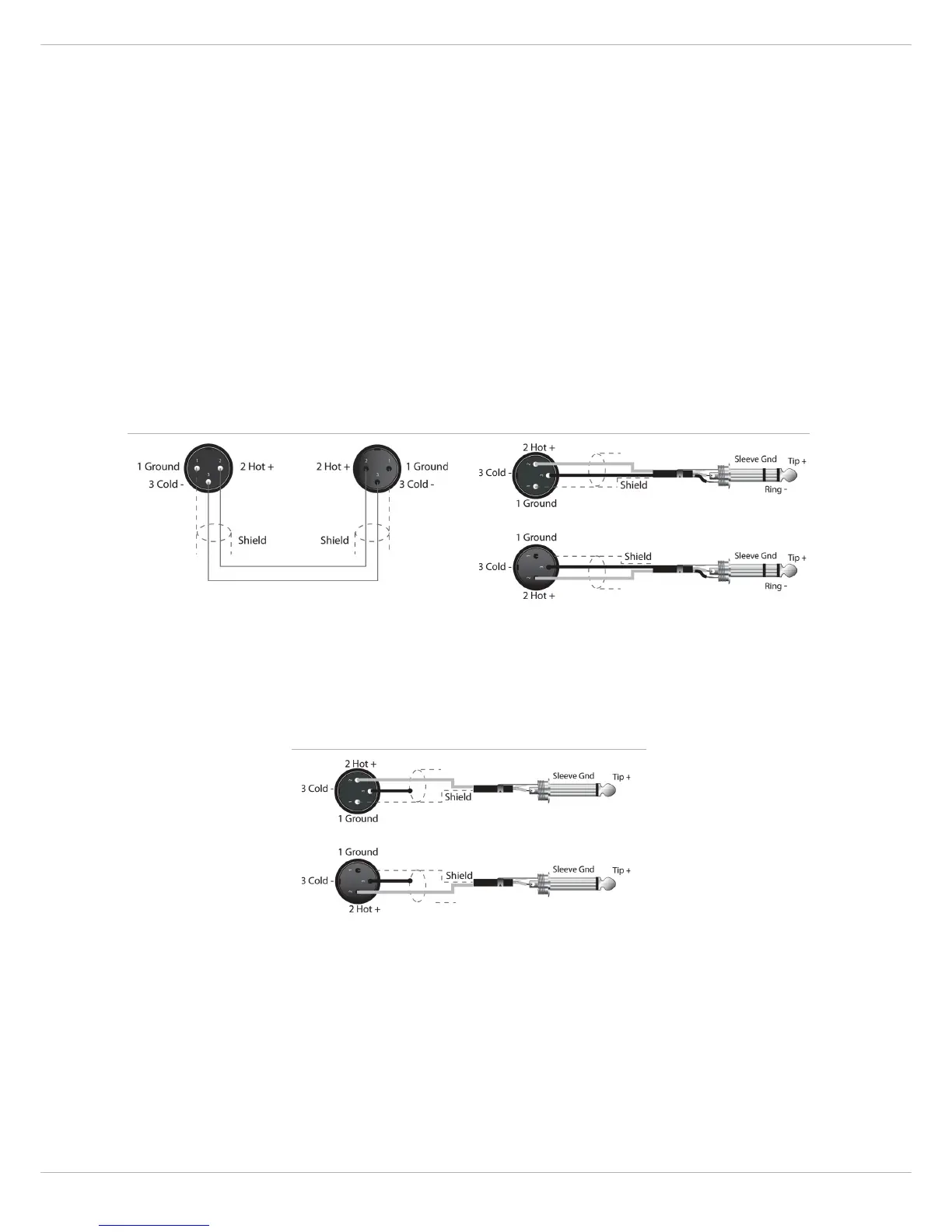

Abbildung 3-1: Symmetrisches XLR auf XLR Kabel bzw. XLR auf Klinke Kabel
Abbildung 3-2: Unsymmetrisches XLR auf Klinke Kabel
