1 Elektronischer Motorstarter EMS
1.4 Aufbau
Elektronischer Motorstarter EMS/EMS Electronic Motor Starter 04/15 MN03407009Z-DE/EN www.eaton.com 7
1.4 Aufbau

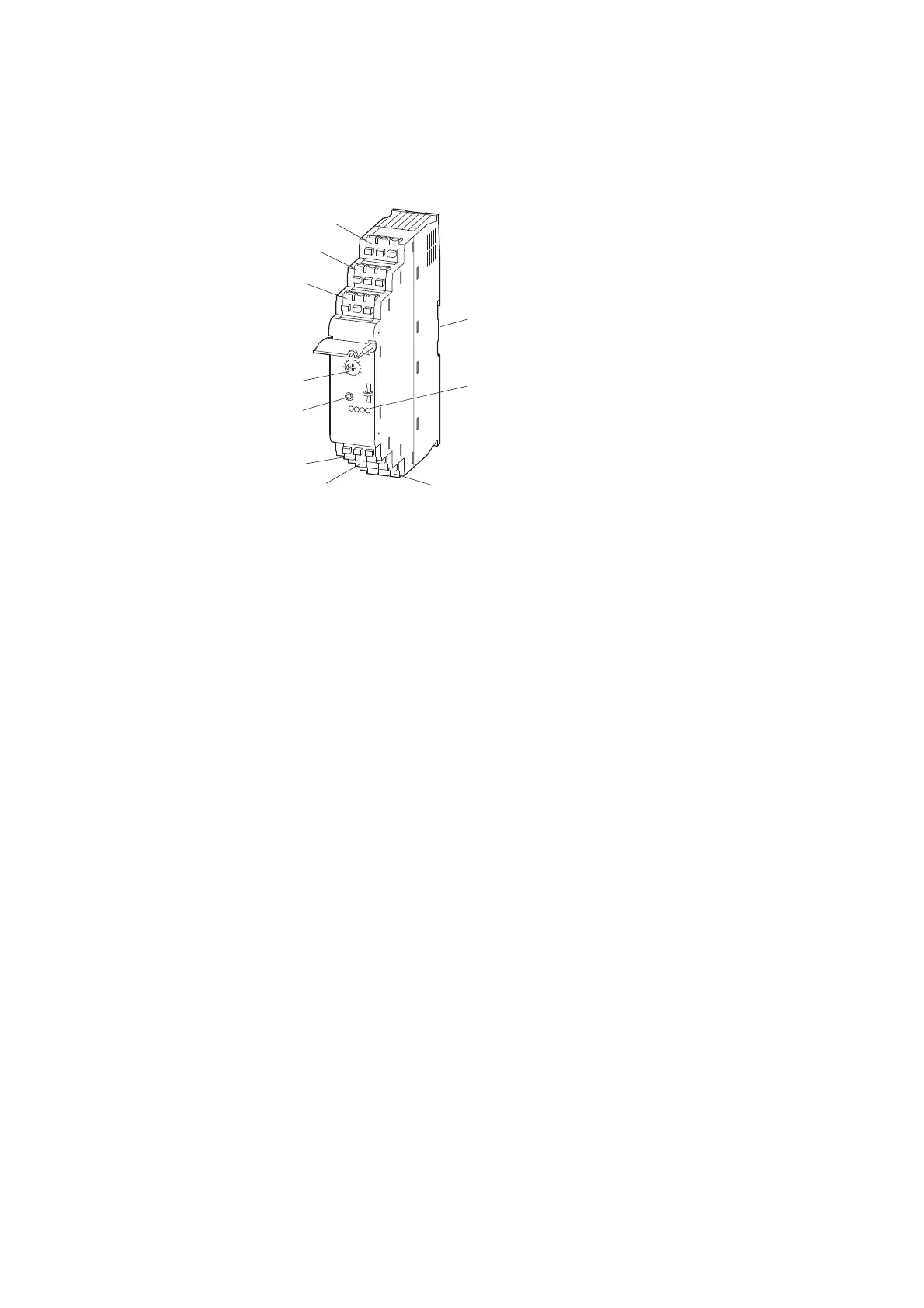

Abbildung 1: Bezeichnungen am EMS
a 3-Phasen-Eingangsspannung (1L1, 3L2, 5L3)
b Gerätefuß mit Aufnahme für Tragschiene
c LEDs: (PWR: Versorgungsspannung, ERR: Meldung/Fehler,
L: Linkslauf, R: Rechtslauf, ON: Motorstart (EMS-D…))
d 3-Phasen-Ausgangsspannung (2T1, 4T2, 6T3)
e Klemmen Rückmeldeausgang (95, 96, 98)
f Klemmen Quittierungseingänge (MAN, RES, AUT)
g Reset-Taster
h Einstellrad für Motornennstrom
i Klemmen für Steuereingänge (L, R, E, ON)
j Klemmen für Versorgungsspannung (A1, A2,
q
E)
