2 Projektierung
2.3 Sicherheitsgerichtete Abschaltung mit hoher Lebensdauer
Elektronischer Motorstarter EMS/EMS Electronic Motor Starter 04/15 MN03407009Z-DE/EN www.eaton.com 15
2.2.2 Haupt- und Steuerstrompfad NOT-HALT zweikanalig (verringerte Lebensdauer)

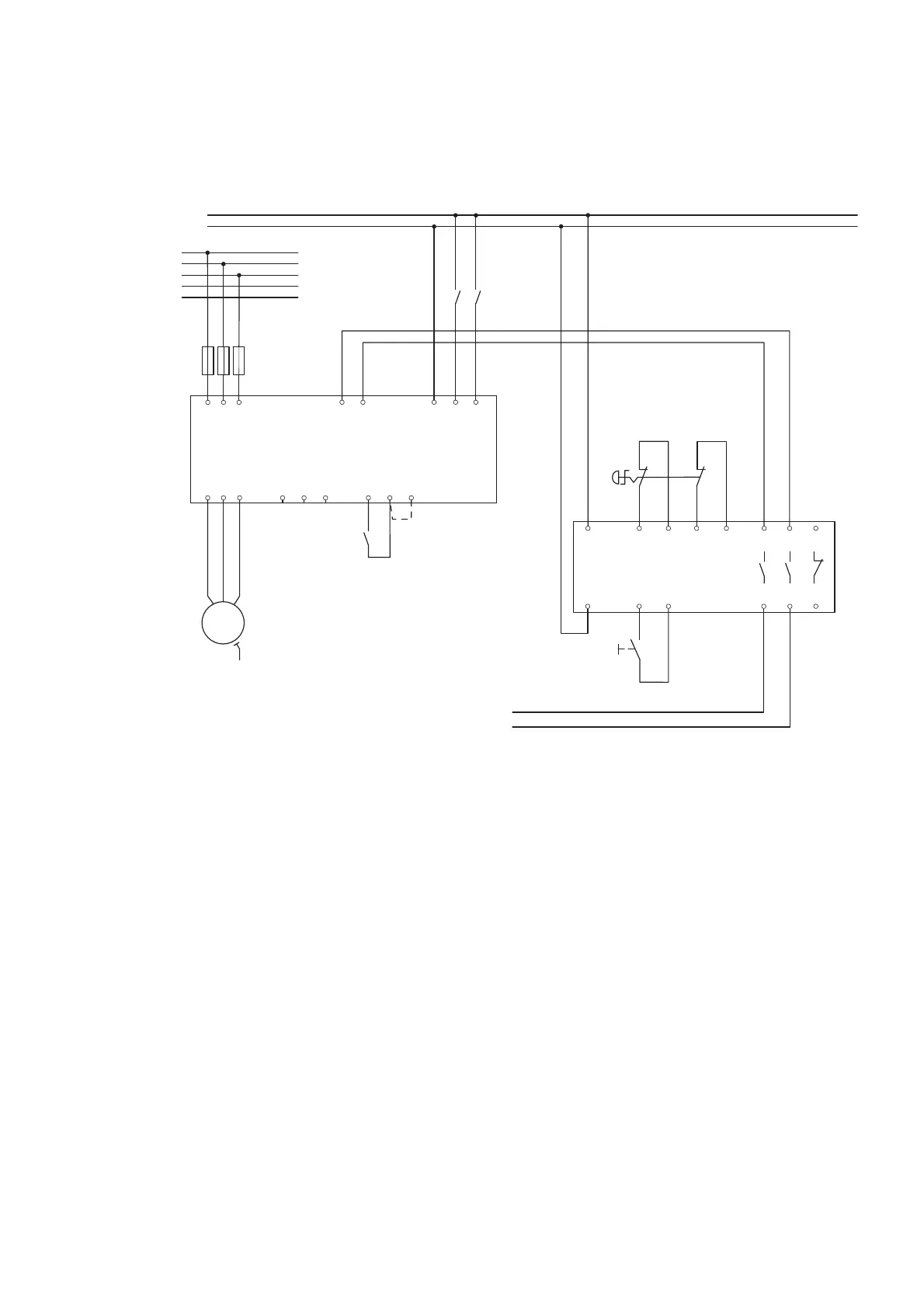

Abbildung 5: Haupt- und Steuerstrompfad NOT-HALT zweikanalig (verringerte Lebensdauer)
S2 = NOT-HALT, S3 = Reset
NOT-HALT (zweikanalig) – (nach Kat. 3, SIL 3, PL e): EMS-ROS-… mit über-
geordneter Sicherheitsrelais-Kombination
2.3 Sicherheitsgerichtete Abschaltung mit hoher Lebensdauer
In Applikationen, in denen die Sicherheitsabschaltung ein normaler Betriebs-
zustand ist (wie beispielsweise bei Schutztür- oder Zweihand-Applikationen)
muss eine Schaltung nach Abschnitt 2.3.1, „Haupt- und Steuerstrompfad
NOT-HALT (einkanalig)“und Abschnitt 2.3.2, „Haupt- und Steuerstrom-
pfad NOT-HALT (zweikanalig)“ verwendet werden. In einer solchen Applika-
tion wird nicht die Versorgungsspannung, sondern der Steuerstromkreis
geschaltet.
Es sind sowohl ein- als auch zweikanalige Applikationen realisierbar.
Hierzu muss die Zuleitung der Rechts- bzw. Linkslaufansteuerung und der
entsprechenden Masse ebenfalls über das Sicherheitsrelais geführt werden.
L1
L2
L3
N
PE
GND
EMS-ROS-...
ESR5-NO-21-24 V AC-DC
24 V DC
GND
24 V DC
F1
3/
L2
1/
L1
A
2
A
1
E R L
5/
L3
2/
T1
4/
T2
6/
T3
95 96 98
M
3 ~
PE
W1V1U1
MAN
RES
AUT
S2
S2
A1 S11 S12 S21 S22
13 23 31
A2 S33 S34
14 24 32
S3
