34008097NL/AE - Pagina 12
2. Installatie
Installatie van communicatiekaarten (optie)

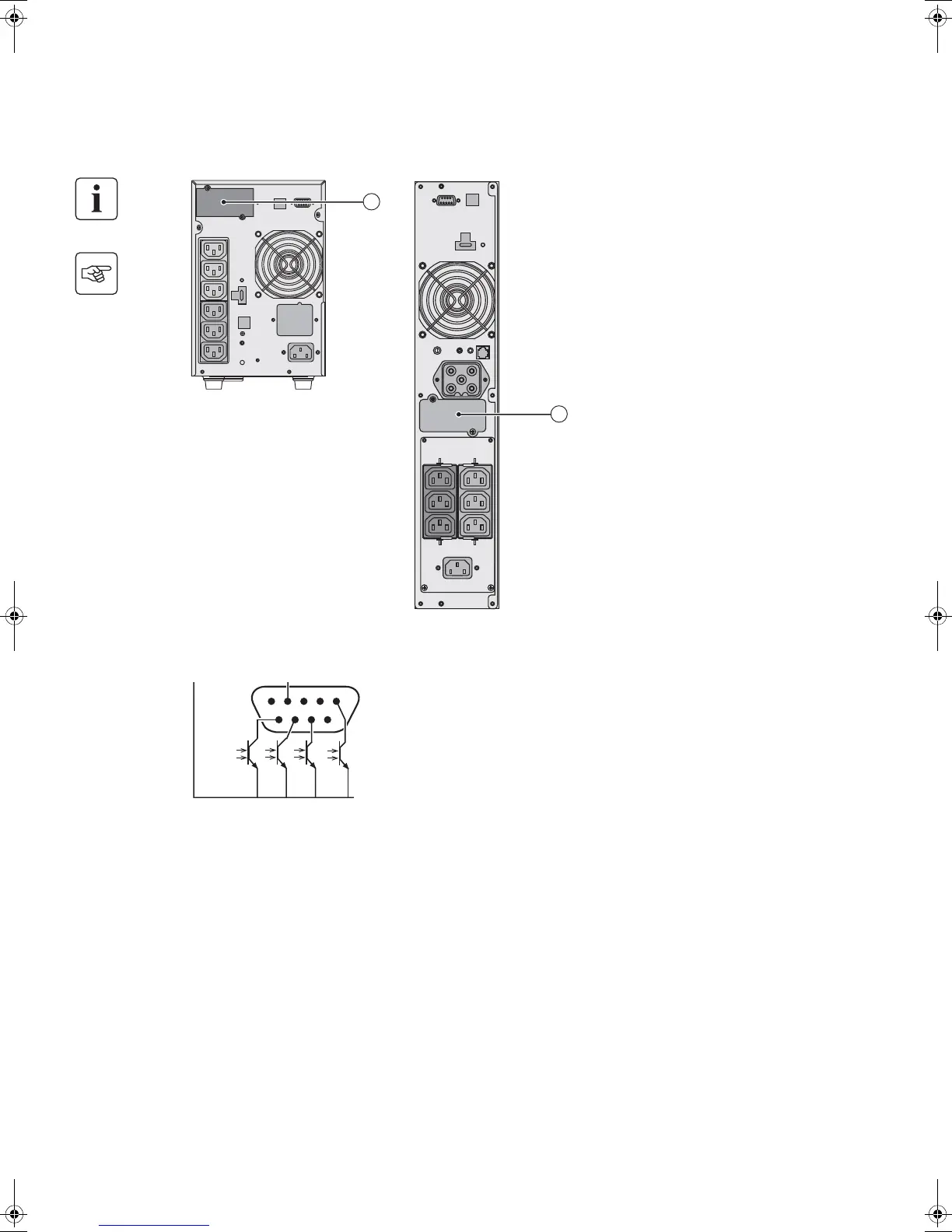

2.5 Eigenschappen van de contactgestuurde communicatiepoort (2)
Tower-model RT-model
De UPS hoeft niet te worden uitgeschakeld
om de communicatiekaart te installeren:
(4): Plaatsing van de communicatiekaart,
met beperkte toegang.
1 - Verwijder het beschermplaatje (4) van
de UPS (dit is bevestigd met schroeven).
2 - Plaats de communicatiekaart op de
daarvoor bestemde plaats.
3 - Breng het afdekplaatje weer op zijn
plaats en schroef het vast.
◗ Pinnen 2, 3, 5 en 6 : iet in gebruik,
◗ Pin 1 : werking op automatische bypass,
◗ Pin 4 : gemeenschappelijke geleider aangesloten apparatuur,
◗ Pin 7 : vooralarm einde autonomie batterij,
◗ Pin 8 : aangesloten apparatuur beveiligd,
◗ Pin 9 : werking op batterij.
n.o.: contact normaal open.
Als een statusinformatie actief is, is het contact tussen de gemeenschappelijke pin 4 en de pin van de betreffende
informatie gesloten.
Eigenschappen van de contacten (optische koppelelementen)
◗ Spanning: max. 48 V DC,
◗ Stroom: max. 25 mA,
◗ Vermogen: 1,2 W.
gemeenschappelijke geleider
5432
9876
1
n.g.
n.g. n.g.
n.g.
