86-81710-00FR A03 - Page 13
2.4 Ports de communication

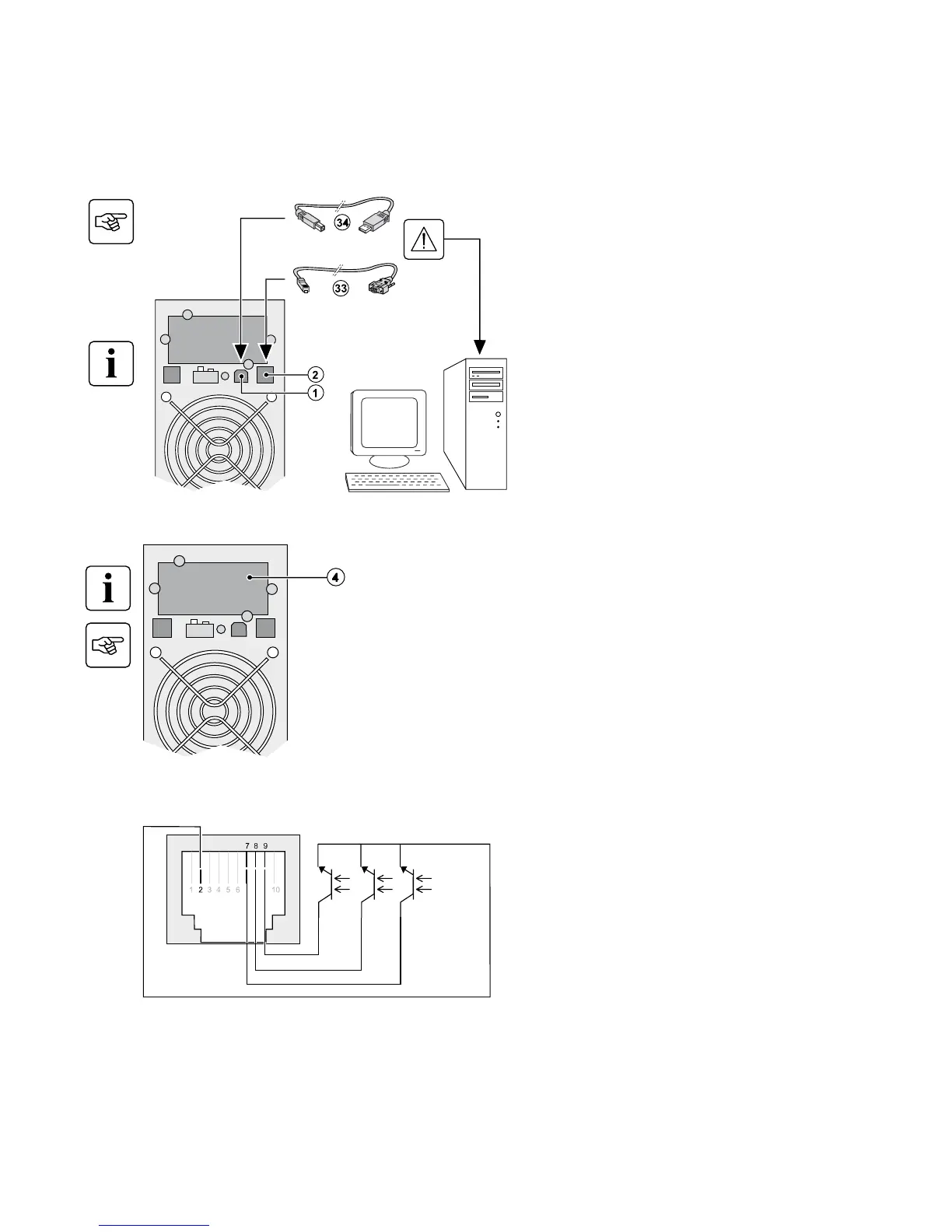

Raccordement du port de communication RS232 ou USB
Les ports de communication RS232 et USB ne peuvent pas fonctionner simultanément.
Installation de la carte de communication (facultative)
Limited-access slot for the
communication card
Diagramme du port de communication (facultatif)
w Broches 1, 3, 4, 5, 6, 10 : non utilisées
w Broche 2 : Commun (utilisateur)
w Broche 7 : Batterie faible
w Broche 8 : Fonctionnement sur batterie
w Broche 9 : UPS sous tension, équipement
alimenté
n.o. : contact normalement ouvert
Lorsqu’un signal est activé, le contact est coupé entre le signal commun (broche 2) et la broche du signal
correspondant.
Diagramme des contacts (optocoupleur)
w Tension : Max de 48 V c.c.
w Courant : Max de 25 mA
w Puissance : 1.2 W
2. Installation
1. Branchez le câble de communication RS232
(33) ou USB (34) dans le port série ou USB de
l’ordinateur.
2. Branchez l’autre extrémité du câble de
communication (33) ou (34) dans le port de
communication USB (1) ou RS232 (2) de l’UPS.
L’UPS peut maintenant communiquer avec le
logiciel de gestion de l’alimentation de EATON.
Il n’est pas nécessaire de mettre l’UPS hors tension
avant d’insérer une carte de communication.
1. Enlevez le cache maintenu en place par quatre
vis (4).
2. Insérez la carte de communication dans la
emplacement.
3. Fixez le couvercle de la carte à l’aide de deux vis.
