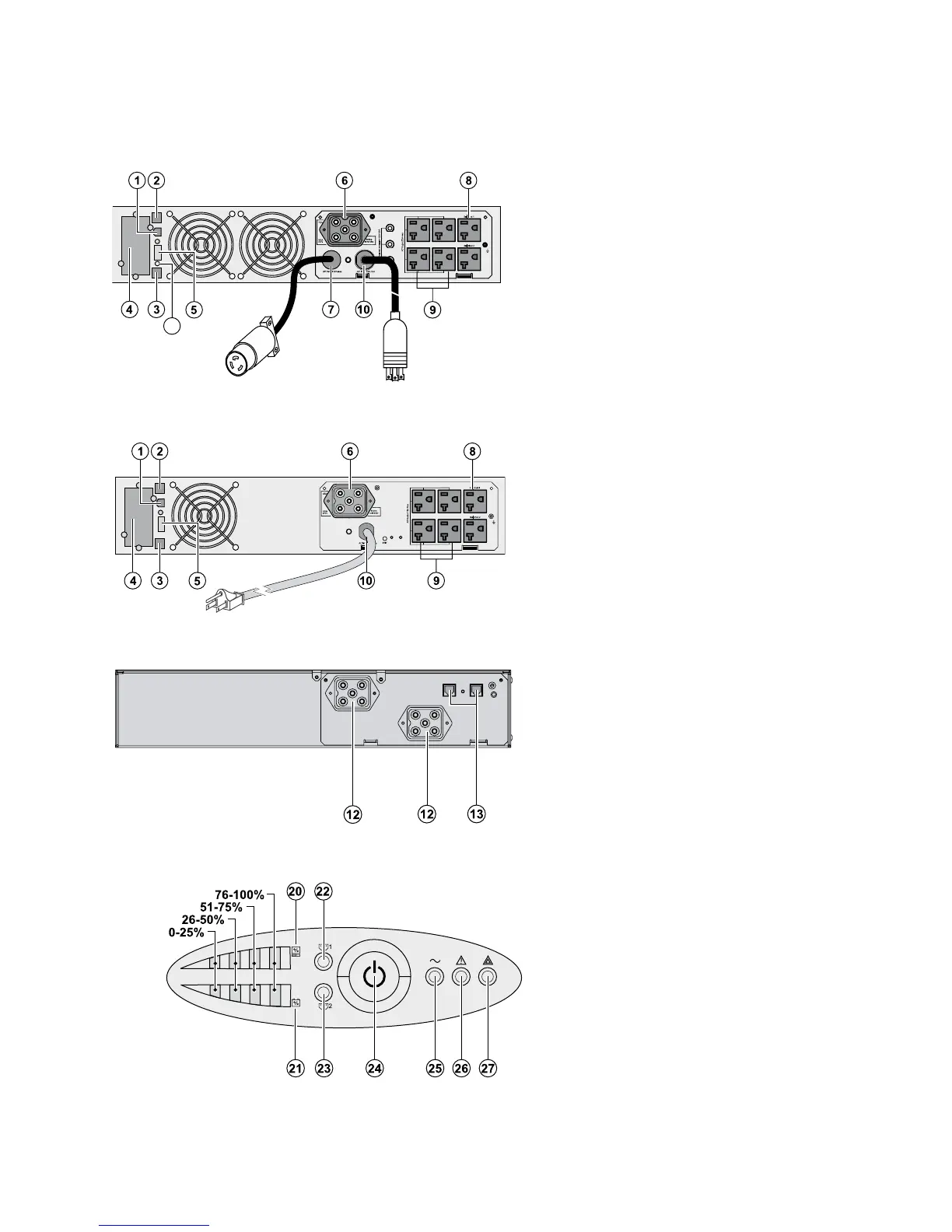

1.2 Painéis traseiros
Evolution S 2500 / S 3000
Evolution S 1250 / S 1750 / 2000
Evolution S EXB (módulo de bateria opcional)
(12) Conectores para módulos de bateria (até o no
break ou para outros módulos de bateria)
(13) Conector para reconhecimento automático de
módulos de baterias
1.3 Painel de controle
1. Apresentação
(20) Gráfico de barras indicando a porcentagem da
carga
(21) Gráfico de barras indicando o nível da carga
da bateria
(22) As tomadas programáveis 1 são fornecidas
energizadas
(23) As tomadas programáveis 2 são fornecidas
energizadas
(24) Botão LIGAR/DESLIGAR iluminado para
tomadas
(25) LED de carga protegida
(26) LED de funcionamento reduzido
(27) LED de carga não protegida
(1) Porta de comunicação USB
(2) Porta de comunicação RS232
(3) Conector para reconhecimento automático de
módulo adicional de bateria
(4) Encaixe para placa de comunicação opcional
(5) Conector para controle ROO (LIGAR/
DESLIGAR remoto) ou RPO (Desligamento
remoto)
(6) Conector para módulo adicional de bateria
(7) 30 Uma tomada para conexão de
equipamento (somente para Evolution S 2500
e S 3000)
(8) Dois grupos de duas tomadas programáveis
para conexão de equipamento
(9) Dois grupos de quatro tomadas para conexão
de equipamento
(10) Cabo de alimentação de 6 pés para fonte de
alimentação de AC
L5-30P for S 2500/S 3000
5-15P for S 1250
5-20P for S 17500/2000
(a) LED de alarme indicador de falha na fiação
local (SWF) com botão de restauração
