2.4 Portas de comunicação
Conexão da porta de comunicação RS232 ou USB
As portas de comunicação RS232 e USB não podem funcionar simultaneamente..
A instalação de placas de comunicação (opcional)
Limited-access slot for the
communication card
Características da porta de comunicação de contacto (opcional)
n.o. n.o. n.o.
common
w Pinos 1, 3, 4, 5, 6, 10: não usados
w Pino 2: comum (usuário)
w Pino 7: bateria fraca
w Pino 8: operação com bateria
w Pino 9: no break LIGADA, equipamento
fornecido
n.ligado: normalmente, contacto aberto
Quando um sinal é ativado, o contato é fechado entre o pino de sinal comum (pino 4) e o pino para o sinal
correspondente.
Características de contacto (isolador óptico)
w Voltagem: 48 V CC máx
w Corrente: 25 mA máx
w Potência: 1,2 W
2. Instalação

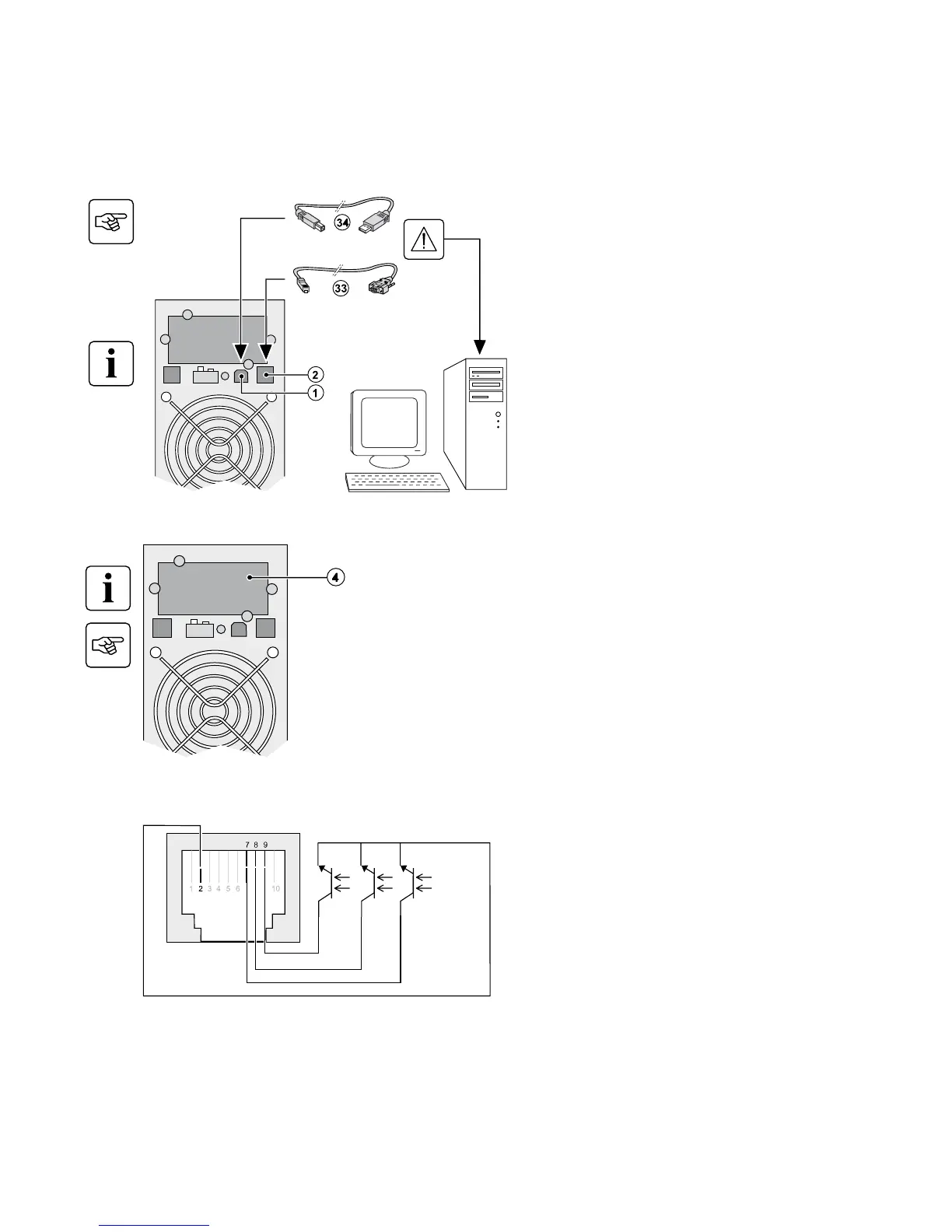

1. Conecte o cabo de comunicação RS232
(33) ou USB (34) à porta serial ou USB no
computador.
2. Conecte a outra extremidade do cabo
de comunicação (33) ou (34) à porta de
comunicação USB (1) ou RS232 (2) do no
break.
Agora o no break pode se comunicar com o
software de gerenciamento de energia da EATON.
Não é necessário desligar o no break antes de
instalar a placa de comunicação.
1. Retire a tampa do encaixe (4) presa por
parafusos.
2. Insira a placa de comunicação no encaixe.
3. Prenda a tampa da placa com os dois parafusos.
