3.3 Retorno a la entrada de alimentación de CA
Luego de un corte, la UPS se enciende automáticamente cuando recupera alimentación de CA (excepto se haya
deshabilitado la función de reencendido por medio de la personalización de la UPS) y nuevamente se alimenta la
carga.
3.4 Apagado de la UPS
Oprima el botón (24) durante aproximadamente 2
segundos.
Los dispositivos conectados a la UPS ya no reciben
alimentación.
3.5 Funciones de Control remoto de la UPS
Evolution ofrece la opción de elegir entre dos funciones
de control remoto.
w RPO: El Apagado remoto permite utilizar un
contacto remoto para desconectar todos los
equipos conectados a la UPS. El reencendido de la
UPS requiere de accionamiento manual.
w ROO: El Encendido-Apagado remoto permite el
accionamiento remoto del botón (24) para apagar
la UPS.

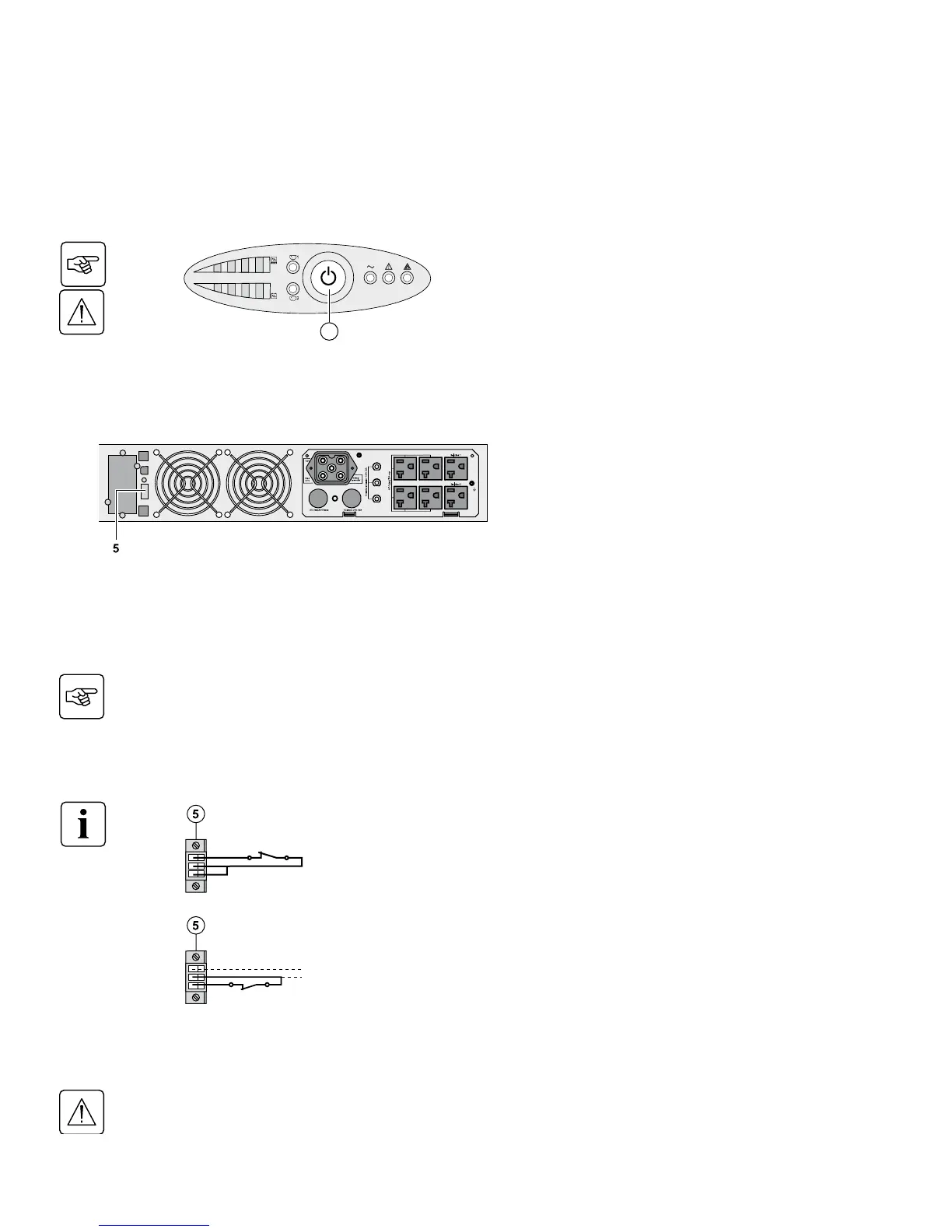

Estas funciones se seleccionan abriendo el contacto
conectado entre las correspondientes clavijas del
conector (5) en el panel posterior de la UPS (vea la
ilustración que aparece a continuación).
Conexión y prueba de la conexión remota
1. Controle que la UPS esté apagada y desconectada de la fuente de alimentación de CA.
2. Retire el conector (5) luego de destornillar los tornillos.
3. Conecte un contacto normal cerrado sin tensión (60 V CC / 30 V CA máx., 20 mA máx., cable de
0,75 mm² de sección) entre las dos clavijas del conector (5) (ver diagrama).
Contacto abierto: Apagado de la UPS
Contacto cerrado: Encendido de la UPS (UPS conectada
a alimentación de CA y CAdisponible)
Nota: El control local de encendido/apagado utilizando
elbotón (24) tiene prioridad sobre la función del control
remoto.
Contacto abierto: Apagado de UPS, el LED (26) se
enciende.
Para volver al funcionamiento normal, desactive el
contacto remoto externo y encienda nuevamente la UPS
oprimiendo el botón (24).
4. Conector de clavija (5) en la parte posterior de la UPS.
5. Conecte y encienda nuevamente la UPS siguiendo los procedimientos descritos anteriormente.
6. Active el contacto de apagado remoto externo para probar la función.
Advertencia: Este conector sólo debe ser conectado a circuitos SELV (Circuito de seguridad para voltajes muy bajos,
por sus siglas en inglés).
