86-81710-00ES A03 - Page 13

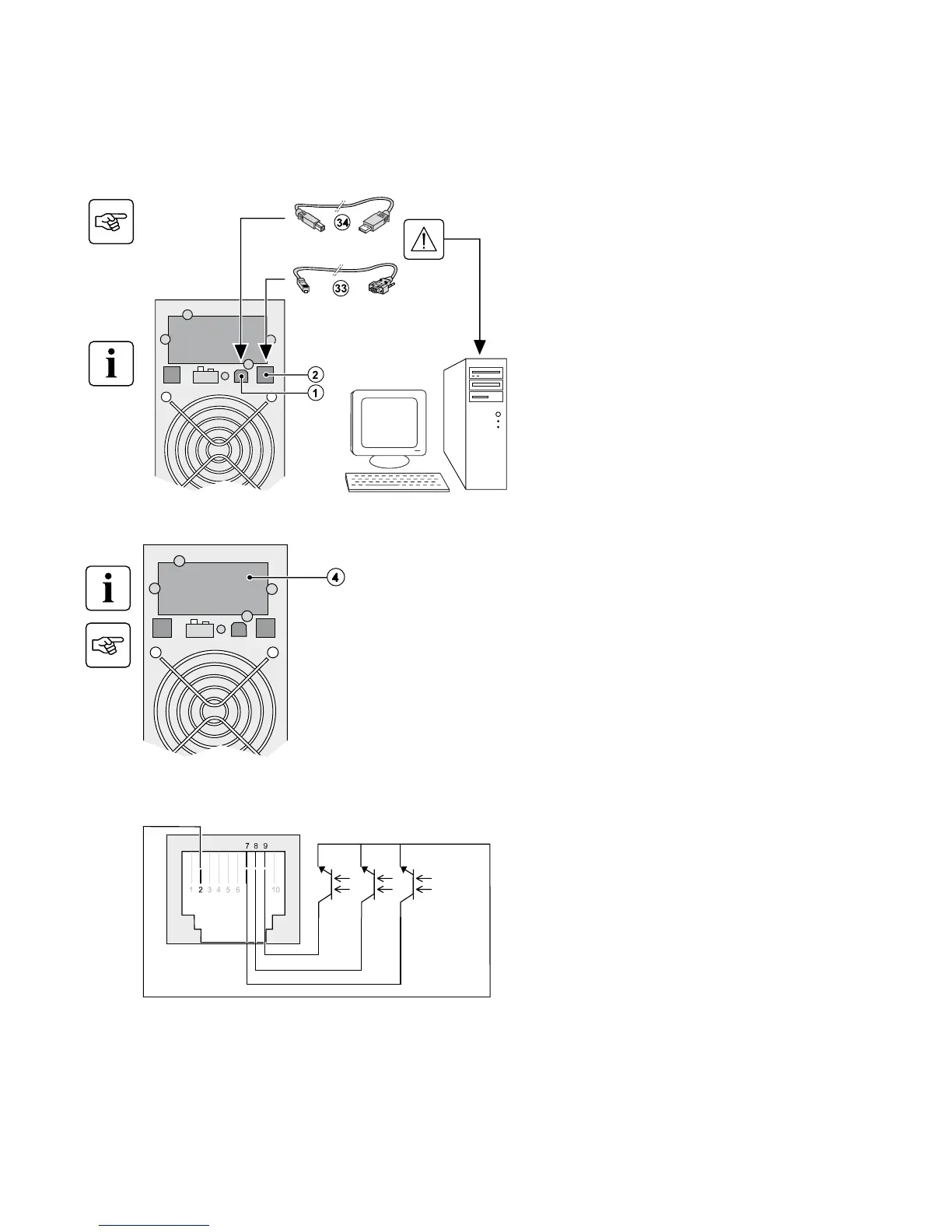

2.4 Puertos de comunicación
Conexión del puerto de comunicaciones RS232 o USB
Los puertos de comunicación RS232 y USB no pueden ser utilizados al mismo tiempo.
Instalación de tarjeta de comunicación (opcional)
Limited-access slot for the
communication card
Características del puerto de comunicación (opcional)
n.o. n.o. n.o.
common
w Clavijas 1, 3, 4, 5, 6, 10: no utilizadas
w Clavija 2: común (usuario)
w Clavija 7: batería baja
w Clavija 8: funcionamiento con alimentación de
batería
w Clavija 9: UPS ON, equipo alimentado
n.o.: contacto normal abierto
Cuando se activa una señal, se cierra el contacto entre el contacto en común (clavija 2) y la clavija de la señal
correspondiente.
Características del contacto (optoacoplador)
w Tensión: 48 V DC máx
w Corriente: 25 mA máx
w Potencia: 1,2 W
2. Instalación
1. Conecte el cable de comunicación RS232 (33) o
USB (34) al puerto serial o USB en el equipo de
computación.
2. Conecte el otro extremo del cable de
comunicación (33) o (34) al puerto de
comunicación USB (1) o RS232 (2) en la UPS.
Ahora la UPS puede comunicarse con el software
de administración de alimentación del EATON.
No es necesario apagar la UPS antes de instalar
una tarjeta de comunicación.
1. Retire la tapa de la ranura (4) que está sujeta con
tornillos.
2. Introduzca la tarjeta de comunicación en la
ranura.
3. Fije la tapa de la ranura con los 2 tornillos.
