-3-
START-S1XL
Manuale tecnico
COMUNE
230 Vac 1 Alimentazione elettrica 230 Vac 50 Hz
230 Vac 2 Alimentazione elettrica 230 Vac 50 Hz
Lampeggiante 3 Lampeggiante 230 Vac
Com MOT/LAMP 4 Comune motore, lampeggiante 230 V
MOT APRE 5 Motore 230 Vac APRE
MOT CHIUDE 6 Motore 230 Vac CHIUDE
+ Antenna 7 Polo positivo dell’antenna: +
Comune 8 Comune per tutti gli ingressi: servizi, sicurezze, calza del cavo coassiale antenna.
12 Vac 9 Uscita 12 Vac (J1 in posizione AC) Max 60 mA
12 Vac / +12 Vdc 10 Uscita 12 Vac (J1 in posizione AC) / Uscita + 12 Vdc (J1 in posizione DC) Max 60 mA
-12 Vdc / Com 11 - 12Vdc (J1 in posizione DC), Comune servizi e sicurezze
CHIUDE / STOP 12 Ingresso comando CHIUDE oppure ALT nc dipendente dal DIP 4-B
FOTO / ANEM 13 Ingresso fotocellula / anemometro
APRE / START 14 Ingresso comando APRE oppure PASSO-PASSO dipendente dal DIP 3-B
BUS-DATI 15 Porta Bus-dati. (Ponticellare se non si utilizza!!)
Contatto pulito
16
Contatto pulito per spia o lampeggiante SENZA scheda intermittenza
17
La centralina è studiata per collegare
motori con necorsa mec
canici a bordo.
FOTOCELLULA 11 - 13: Se il motore sta
chiudendo, inverte il moto. (Ingresso NC).
Se la centralina viene utilizzata per
automatizzare una tapparella o tenda,
DIP 3-B e DIP 4-B vanno lasciati su OFF.
Ponticellare se non usati
FOTO / AN
ANEMOMETRO 11 - 13:
CHIUDE e inibisce per 3 minuti.
JUMPER J1
AC - 12 Vac
mors 9-10
Max 60mA
DC - 12 Vdc
mors 10-11
Max 60mA
1 Installazione
BUS
Alimentazione ACCESSORI

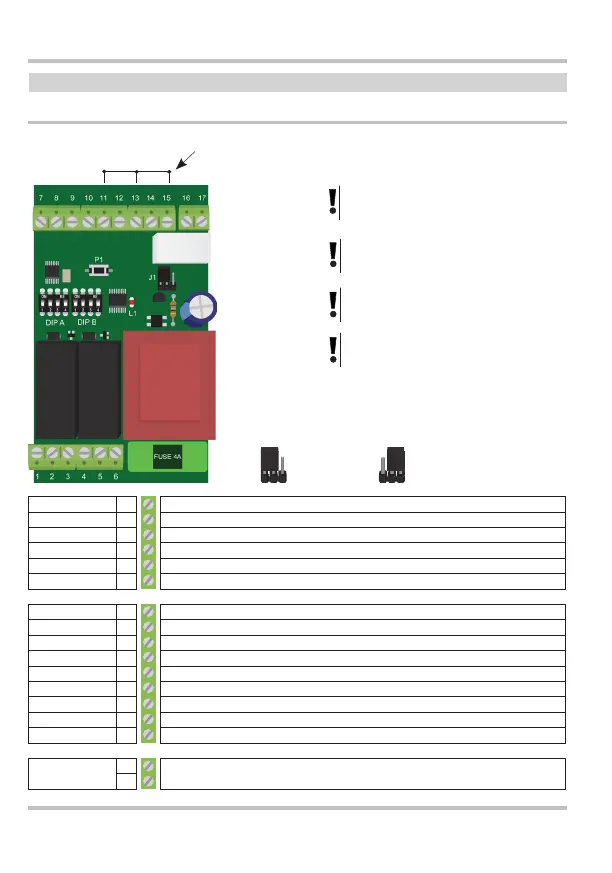

1.1 Schema della centrale
