START-S1XL
Manuale Tecnico
Radiocomando
1° tasto APRE-STOP-CHIUDE-STOP...
2° tasto CHIUDE-STOP-CHIUDE-STOP...

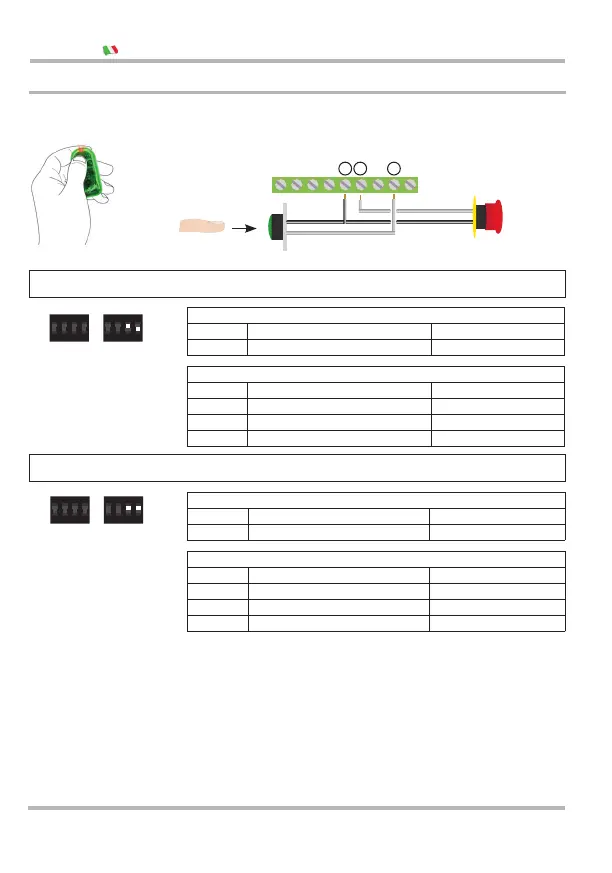

Morsetti
11 - 14 uguale a 1° tasto radiocomando
11 - 12 pulsante ALT/STOP NC ponticellare se non usato
11 - 13 fotocellula inverte in chiusura ponticellare se non usato
11 - 15 bus-dati ponticellare se non usato
Radiocomando
1° tasto APRE-STOP-CHIUDE-STOP...
2° tasto CHIUDE-STOP-CHIUDE-STOP...
Morsetti
11 - 14 uguale a 1° tasto radiocomando
11 - 12 pulsante ALT/STOP NC ponticellare se non usato
11 - 13 fotocellula inverte in chiusura ponticellare se non usato
11 - 15 bus-dati ponticellare se non usato
ON
2
1
43
ON
2
1
43
ON
2
1
43
ON
2
1
43
DIP 3-B ON
DIP 4-B OFF
DIP A DIP B
DIP 3-B ON
DIP 4-B ON
DIP A DIP B
Impostare la situazione: D con chiusura automatica dopo il tempo di pausa
Impostare la situazione: C senza chiusura automatica
1° tasto del radiocomando
Pulsante
ALT (nc)
START passo-passo
Pulsante
passo/passo
ALT/STOP START
10 11 12 13 14 15
comune
7 8 9
2.3 Modalità NORMALE: C / D
