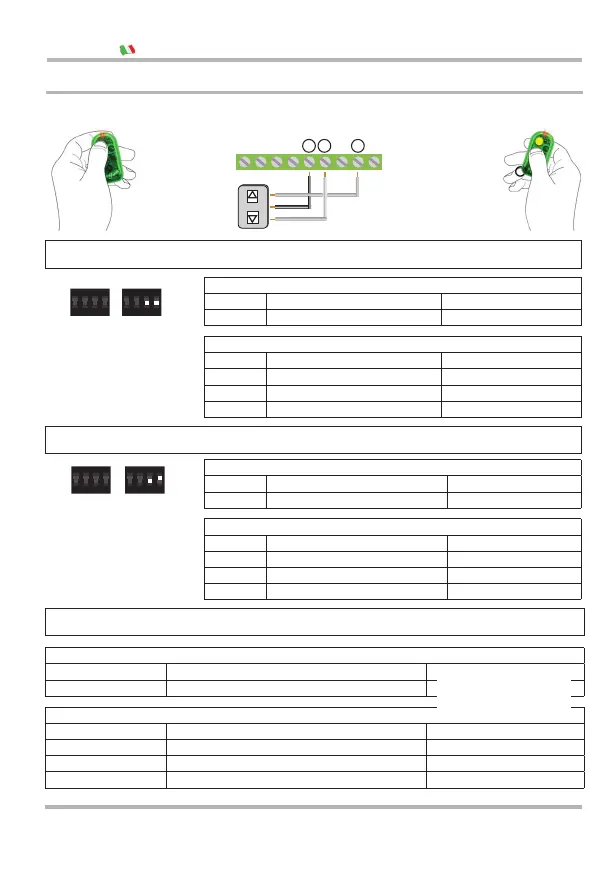

EB TECHNOLOGY START-S1XL v2 - Page 6

DIP 3-B OFF
DIP 4-B OFF
Radiocomando
1° tasto APRE-STOP-APRE-STOP...
2° tasto CHIUDE-STOP-CHIUDE-STOP...
Morsetti
11 - 14 uguale a 1° tasto radiocomando
11 - 12 uguale a 2° tasto radiocomando
11 - 13 fotocellula inverte in chiusura ponticellare se non usato
11 - 15 bus-dati ponticellare se non usato
Radiocomando
1° tasto APRE-STOP-APRE-STOP...
2° tasto CHIUDE-STOP-CHIUDE-STOP...
Morsetti
11 - 14 uguale a 1° tasto radiocomando
11 - 12 uguale a 2° tasto radiocomando
11 - 13 fotocellula inverte in chiusura ponticellare se non usato
11 - 15 bus-dati ponticellare se non usato
DIP A DIP B
ON
2
1
43
ON
2
1
43
ON
2
1
43
ON
2
1
43
DIP 3-B OFF
DIP 4-B ON
DIP A DIP B
Impostare la situazione: B con chiusura automatica dopo il tempo di pausa
Impostare la situazione: A senza chiusura automatica
-6-
START-S1XL
Manuale Tecnico
2° tasto del radiocomando1° tasto del radiocomando
APRE
CHIUDE
Pulsante
sali/scendi
CHIUDE APRE
10 11 12 13 14 15
comune
7 8 9
Radiocomando
1° tasto APRE - Uomo Presente
2°
tasto CHIUDE - Uomo Presente
Morsetti
11 - 14 uguale a 1° tasto radiocomando
11 - 12 uguale a 2° tasto radiocomando
11 - 13 se UP la fotocellula non serve
ponticellare
11 - 15 bus-dati
ponticellare se non usato
In questa versione
non è disponibile la
chiusura automatica!
Impostare la situazione: UP (funzione Uomo Presente)
2.2 Modalità NORMALE: A / B - Modalità UOMO PRESENTE
