-4-
START-S1XL
Manuale Tecnico

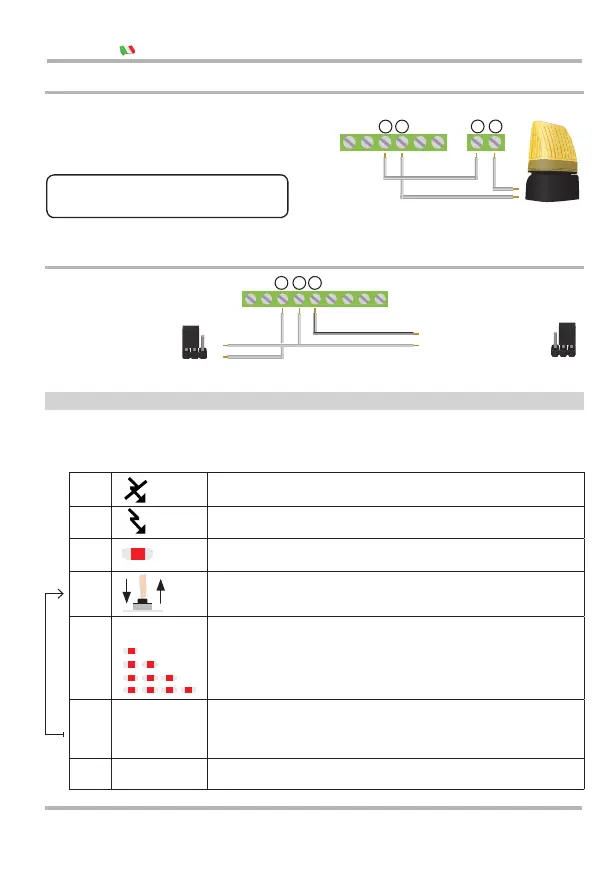

2 Modalità di funzionamento
La centrale dispone di 4 modalità di funzionamento, le cui differenze sono riportare a Pag. 5. Ricordiamo che di default la
START-S1XL è impostata in modalità NORMALE quindi, se questa fosse la modalità scelta, non occorrerà eseguire
nessuna operazione di selezione. Mentre nel caso si scelga una modalità diversa, allora occorerà seguire le procedure
qui riportate:
1
Togliere alimentazione alla scheda
2
Alimentare la scheda: 230 Vac
3
Il LED L1 rimane acceso sso. Entro 5 secondi:
4
Premere e rilasciare il pulsante P1
5
Ora contare i lampeggi emessi dal LED L1,
- se 1 lampeggio: modalità NORMALE ATTI VATA
- se 2 lampeggi: modalità UOMO PRESENTE ATTI VATA
- se 3 lampeggi: modalità ANEMOMETRO ATTI VATA
- se 4 lampeggi: modalità APERTURA/CHIUSURA CENTRALIZZATA ATT IVATA
6
Il LED L1 ritorna acceso sso per 5 secondi, in questo periodo di tempo è possibile
tornare al punto 4, quindi ripremere il pulsante P1 per impostare una diversa mo-
dalità di funzionamento. Altrimenti se la modalità di funzionamento attivata è quella
desiderata passare al punto successivo.
7
Attendere che il LED L1 torni al normale lampeggio.
LED L1
fi sso
P1
230 Vac
LED L1
1.2 Collegamento del LAMPEGGIANTE 230 Vac
Il lampeggiante NON deve essere provvisto di
scheda di intermittenza, in quanto il lampeggio
vieni dato dal relè spia. Quindi seguire lo schema
riportato a anco.
Se si prevede di utilizzare una spia,
non si può utilizzare questo collegamento.
!
1 2 3 4 5 6 16 17
1.3 Alimentazione ACCESSORI
Impostare il
JUMPER JAC/DC
come in gura
Morsetti 9 / 11
Tensione: 12 Vac
Corrente MAX: 60 mA
Morsetti 10 (+) / 11 (-)
Tensione: 12 Vdc
Corrente MAX: 60 mA
Impostare il
JUMPER J1 AC/DC
come in gura
!
!
AC DC
AC DC
10 11 12 13 14 157 8 9
230 Vac
