EB TECHNOLOGY START-S1XL v2 User Manual

-8-
START-S1XL
Manuale Tecnico
Radiocomando
1° ch TX APRE-STOP-CHIUDE-STOP...
2° ch TX CHIUDE-STOP-CHIUDE-STOP...
Morsetti
11 - 14 uguale a 1° ch TX
11 - 12 pulsante ALT nc
ponticellare se non usato
11 - 13 anemometro inverte in chiusura
e inibisce la centrale per 3 minuti.
11 - 15 bus-dati
ponticellare se non usato
Radiocomando
1° tasto APRE-STOP-APRE-STOP...
2°
tasto CHIUDE-STOP-CHIUDE-STOP...
Morsetti
11 - 14 uguale a 1° tasto radiocomando
11 - 12 uguale a 2° tasto radiocomando
11 - 13 anemometro inverte in chiusura
e inibisce la centrale per 3 minuti.
11 - 15 bus-dati
ponticellare se non usato
ON
2
1
43
ON
2
1
43
ON
2
1
43
ON
2
1
43
DIP 3-B ON
DIP 4-B OFF
velocità vento bassa
(più sensibilità)
DIP 4-B ON
velocità vento alta
(meno sensibilità)
DIP A DIP B
DIP 3-B OFF
DIP 4-B OFF
velocità vento bassa
(più sensibilità)
DIP 4-B ON
velocità vento alta
(meno sensibilità)
DIP A DIP B
E’ necessario utilizzare, in abbinamento alla centrale START-S1XL
impostata in modalità AN o AN-1, un anemometro del tipo “1 impulso a giro”
!
Impostare la situazione: AN-1
Impostare la situazione: AN
In questa versione
non è disponibile la
chiusura automatica!
In questa versione
non è disponibile la
chiusura automatica!

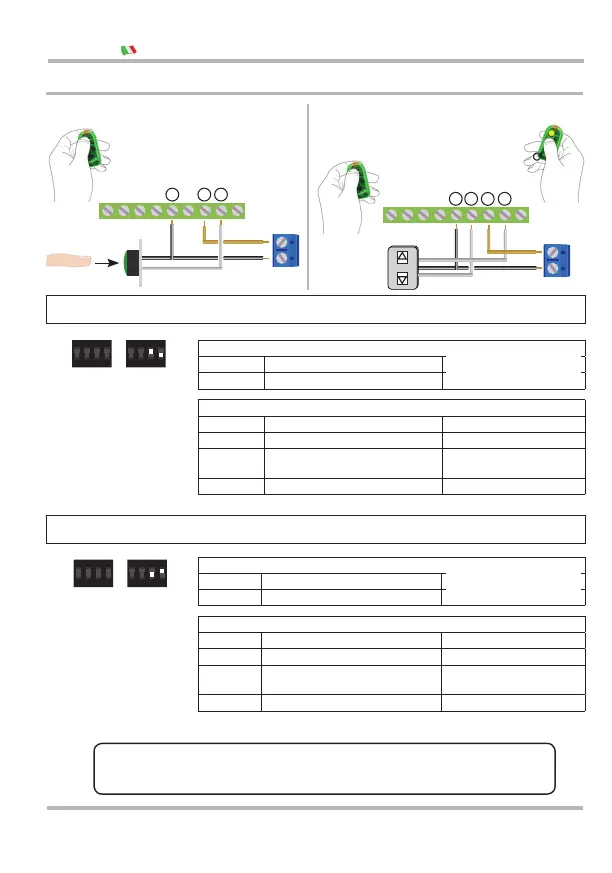

2.4 Modalità ANEMOMETRO: AN / AN-1
1° tasto del radiocomando
START passo-passo
Pulsante
passo/passo
START
10 11 12 13 14 15
comune
7 8 9
ANEMOMETRO
ANEMOMETRO
ANEMOMETRO
ANEMOMETRO
Pulsante
sali/scendi
CHIUDE APRE
10 11 12 13 14 15
comune
7 8 9
2° tasto del radiocomando
1° tasto del radiocomando
APRE
CHIUDE
AN
AN-1
