-9-
START-S1XL
Manuale Tecnico
Impostare la situazione: ACC
Radiocomando
1° tasto APRE-STOP-CHIUDE-STOP-APRE...
2° tasto CHIUDE-STOP-CHIUDE-STOP...
Morsetti
11 - 14 uguale a 1° tasto radiocomando
11 - 12 Veri care impostazione DIP3B
11 - 13 Comando solo APRE
(non esegue STOP)
11 - 15 bus-dati
ponticellare se non usato
DIP 3-B OFF
Il Comando CHIUDE
(mors. 12) consente solo
la chiusura, se ripremuto
non esegue STOP.
DIP 3-B ON
L’ingresso CHIUDE
(mors. 12) funziona solo
come ingresso STOP.
DIP A DIP B
In questa modalità di funzionamento non è possibile
installare delle fotocellule di sicurezza.
!
Pulsante
sali/scendi
APRE
CHIUDE
centrale 1 centrale 2 centrale 3

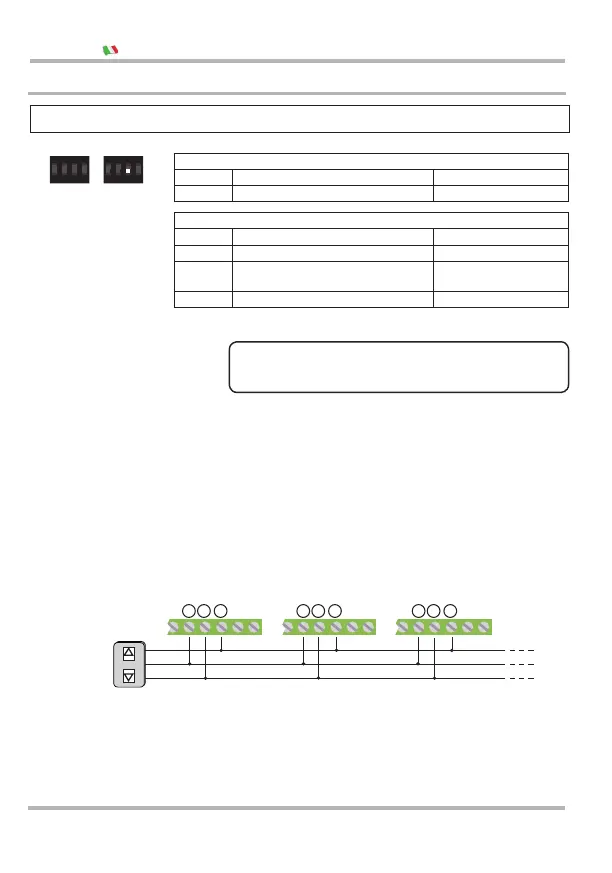

Esempio pratico modalità ACC
Ora viene riportato un esempio pratico per l’installazione di 3 centrali START-S1XL vers.2, impostate nella
modalità ACC (APERTURA/CHIUSURA CENTRALIZZATA). Questa modo di funzionamento consente di
azionare una o più centrali tramite un solo comando, quindi consente l’apertura o la chiusura completa di più
automazioni premendo un solo tasto.
CHIUDE
APRE
10 11 12 13 14 15
com
CHIUDE
APRE
10 11 12 13 14 15
com
CHIUDE
APRE
10 11 12 13 14 15
com
2.5 Modalità APERTURA CHIUSURA CENTRALIZZATA (ACC)
