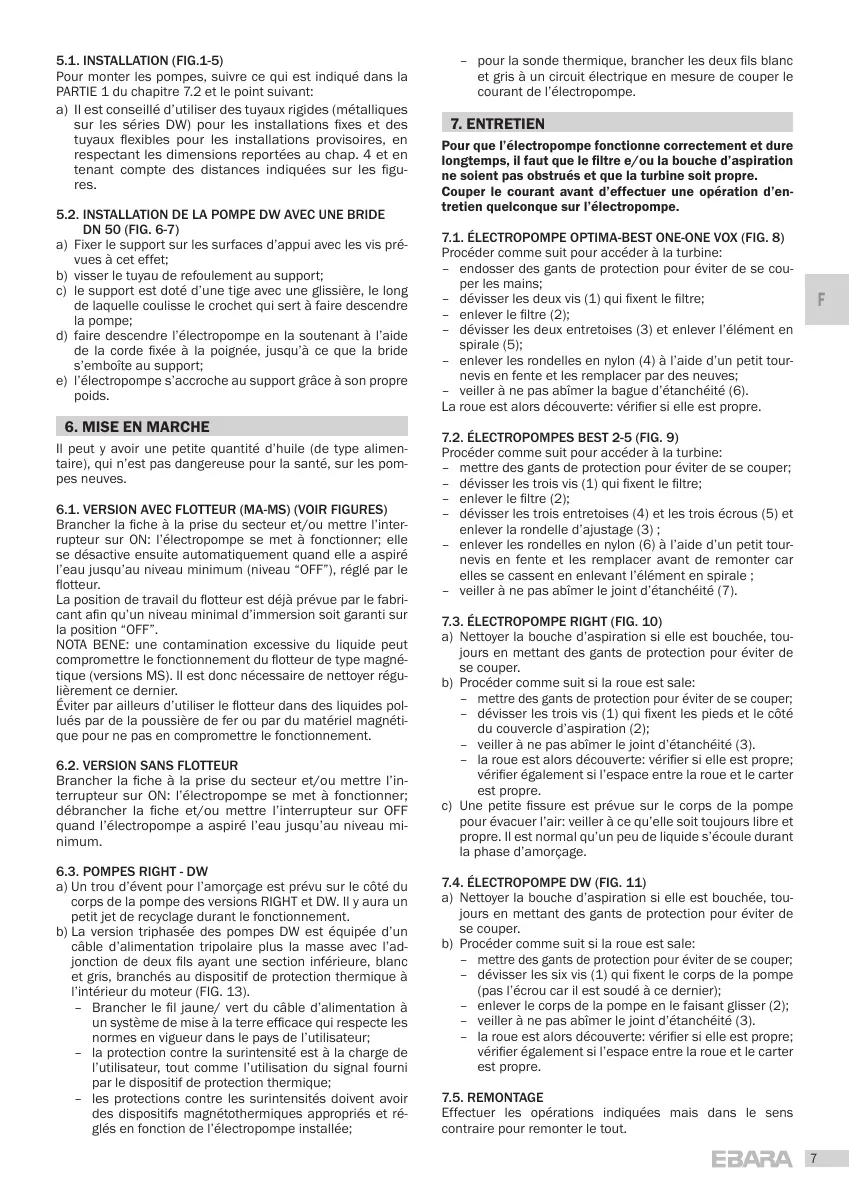

5.1. INSTALLATION (FIG.1-5)
Pour monter les pompes, suivre ce qui est indiqué dans la
PARTIE 1 du chapitre 7.2 et le point suivant:
a) Il est conseillé d’utiliser des tuyaux rigides (métalliques
sur les séries DW) pour les installations fi xes et des
tuyaux fl exibles pour les installations provisoires, en
respectant les dimensions reportées au chap. 4 et en
tenant compte des distances indiquées sur les fi gu-
res.
5.2. INSTALLATION DE LA POMPE DW AVEC UNE BRIDE
DN 50 (FIG. 6-7)
a) Fixer le support sur les surfaces d’appui avec les vis pré-
vues à cet effet;
b) visser le tuyau de refoulement au support;
c) le support est doté d’une tige avec une glissière, le long
de laquelle coulisse le crochet qui sert à faire descendre
la pompe;
d) faire descendre l’électropompe en la soutenant à l’aide
de la corde fi xée à la poignée, jusqu’à ce que la bride
s’emboîte au support;
e) l’électropompe s’accroche au support grâce à son propre
poids.
6. MISE EN MARCHE
Il peut y avoir une petite quantité d’huile (de type alimen-
taire), qui n’est pas dangereuse pour la santé, sur les pom-
pes neuves.
6.1. VERSION AVEC FLOTTEUR (MA-MS) (VOIR FIGURES)
Brancher la fi che à la prise du secteur et/ou mettre l’inter-
rupteur sur ON: l’électropompe se met à fonctionner; elle
se désactive ensuite automatiquement quand elle a aspiré
l’eau jusqu’au niveau minimum (niveau “OFF”), réglé par le
fl otteur.
La position de travail du fl otteur est déjà prévue par le fabri-
cant afi n qu’un niveau minimal d’immersion soit garanti sur
la position “OFF”.
NOTA BENE: une contamination excessive du liquide peut
compromettre le fonctionnement du fl otteur de type magné-
tique (versions MS). Il est donc nécessaire de nettoyer régu-
lièrement ce dernier.
Éviter par ailleurs d’utiliser le fl otteur dans des liquides pol-
lués par de la poussière de fer ou par du matériel magnéti-
que pour ne pas en compromettre le fonctionnement.
6.2. VERSION SANS FLOTTEUR
Brancher la fi che à la prise du secteur et/ou mettre l’in-
terrupteur sur ON: l’électropompe se met à fonctionner;
débrancher la fi che et/ou mettre l’interrupteur sur OFF
quand l’électropompe a aspiré l’eau jusqu’au niveau mi-
nimum.
6.3. POMPES RIGHT - DW
a) Un trou d’évent pour l’amorçage est prévu sur le côté du
corps de la pompe des versions RIGHT et DW. Il y aura un
petit jet de recyclage durant le fonctionnement.
b) La version triphasée des pompes DW est équipée d’un
câble d’alimentation tripolaire plus la masse avec l’ad-
jonction de deux fi ls ayant une section inférieure, blanc
et gris, branchés au dispositif de protection thermique à
l’intérieur du moteur (FIG. 13).
– Brancher le fi l jaune/ vert du câble d’alimentation à
un système de mise à la terre effi cace qui respecte les
normes en vigueur dans le pays de l’utilisateur;
– la protection contre la surintensité est à la charge de
l’utilisateur, tout comme l’utilisation du signal fourni
par le dispositif de protection thermique;
– les protections contre les surintensités doivent avoir
des dispositifs magnétothermiques appropriés et ré-
glés en fonction de l’électropompe installée;
– pour la sonde thermique, brancher les deux fi ls blanc
et gris à un circuit électrique en mesure de couper le
courant de l’électropompe.
7. ENTRETIEN
Pour que l’électropompe fonctionne correctement et dure
longtemps, il faut que le fi ltre e/ou la bouche d’aspiration
ne soient pas obstrués et que la turbine soit propre.
Couper le courant avant d’effectuer une opération d’en-
tretien quelconque sur l’électropompe.
7.1. ÉLECTROPOMPE OPTIMA-BEST ONE-ONE VOX (FIG. 8)
Procéder comme suit pour accéder à la turbine:
– endosser des gants de protection pour éviter de se cou-
per les mains;
– dévisser les deux vis (1) qui fi xent le fi ltre;
– enlever le fi ltre (2);
– dévisser les deux entretoises (3) et enlever l’élément en
spirale (5);
– enlever les rondelles en nylon (4) à l’aide d’un petit tour-
nevis en fente et les remplacer par des neuves;
– veiller à ne pas abîmer la bague d’étanchéité (6).
La roue est alors découverte: vérifi er si elle est propre.
7.2. ÉLECTROPOMPES BEST 2-5 (FIG. 9)
Procéder comme suit pour accéder à la turbine:
– mettre des gants de protection pour éviter de se couper;
– dévisser les trois vis (1) qui fi xent le fi ltre;
– enlever le fi ltre (2);
– dévisser les trois entretoises (4) et les trois écrous (5) et
enlever la rondelle d’ajustage (3) ;
– enlever les rondelles en nylon (6) à l’aide d’un petit tour-
nevis en fente et les remplacer avant de remonter car
elles se cassent en enlevant l’élément en spirale ;
– veiller à ne pas abîmer le joint d’étanchéité (7).
7.3. ÉLECTROPOMPE RIGHT (FIG. 10)
a) Nettoyer la bouche d’aspiration si elle est bouchée, tou-
jours en mettant des gants de protection pour éviter de
se couper.
b) Procéder comme suit si la roue est sale:
–
mettre des gants de protection pour éviter de se couper;
– dévisser les trois vis (1) qui fi xent les pieds et le côté
du couvercle d’aspiration (2);
– veiller à ne pas abîmer le joint d’étanchéité (3).
– la roue est alors découverte: vérifi er si elle est propre;
vérifi er également si l’espace entre la roue et le carter
est propre.
c) Une petite fi ssure est prévue sur le corps de la pompe
pour évacuer l’air: veiller à ce qu’elle soit toujours libre et
propre. Il est normal qu’un peu de liquide s’écoule durant
la phase d’amorçage.
7.4. ÉLECTROPOMPE DW (FIG. 11)
a) Nettoyer la bouche d’aspiration si elle est bouchée, tou-
jours en mettant des gants de protection pour éviter de
se couper.
b) Procéder comme suit si la roue est sale:
–
mettre des gants de protection pour éviter de se couper;
– dévisser les six vis (1) qui fi xent le corps de la pompe
(pas l’écrou car il est soudé à ce dernier);
– enlever le corps de la pompe en le faisant glisser (2);
– veiller à ne pas abîmer le joint d’étanchéité (3).
– la roue est alors découverte: vérifi er si elle est propre;
vérifi er également si l’espace entre la roue et le carter
est propre.
7.5. REMONTAGE
Effectuer les opérations indiquées mais dans le sens
contraire pour remonter le tout.
