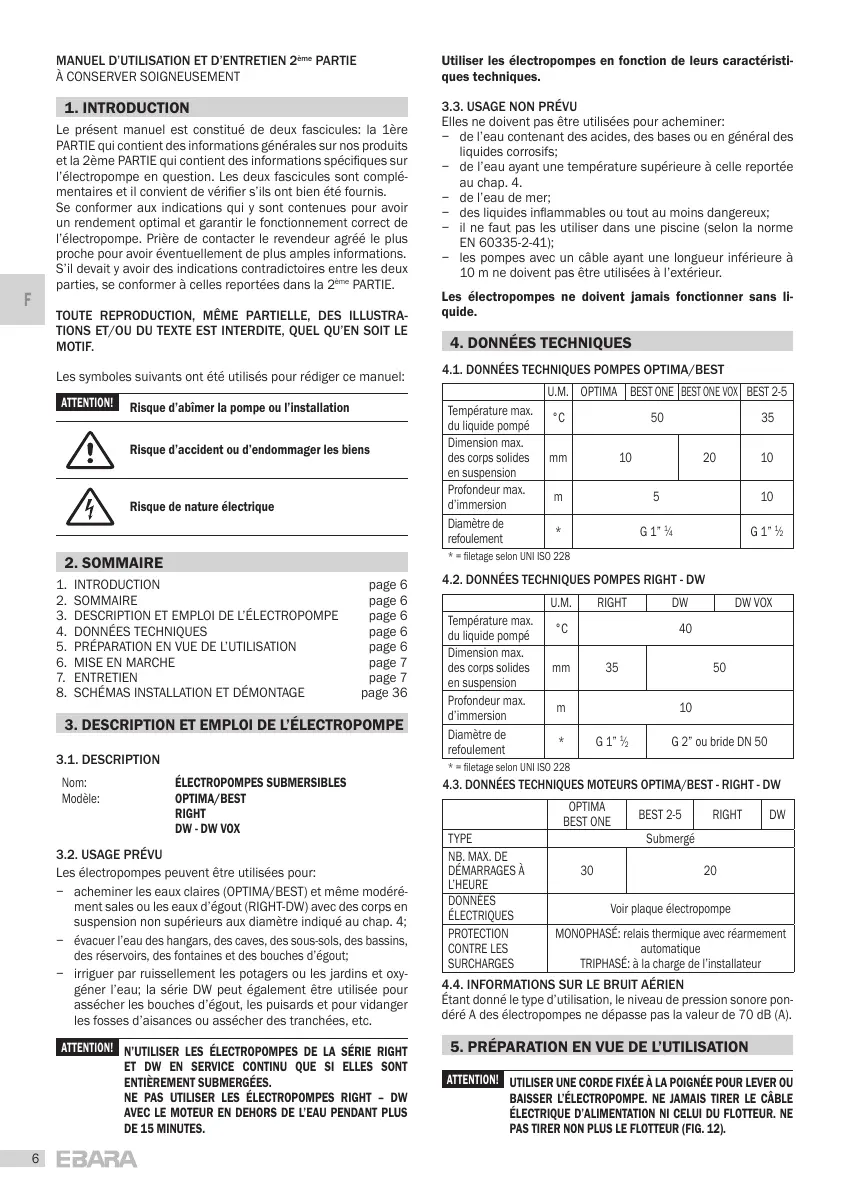

6
F
MANUEL D’UTILISATION ET D’ENTRETIEN 2
ème
PARTIE
À CONSERVER SOIGNEUSEMENT
1. INTRODUCTION
Le présent manuel est constitué de deux fascicules: la 1ère
PARTIE qui contient des informations générales sur nos produits
et la 2ème PARTIE qui contient des informations spécifi ques sur
l’électropompe en question. Les deux fascicules sont complé-
mentaires et il convient de vérifi er s’ils ont bien été fournis.
Se conformer aux indications qui y sont contenues pour avoir
un rendement optimal et garantir le fonctionnement correct de
l’électropompe. Prière de contacter le revendeur agréé le plus
proche pour avoir éventuellement de plus amples informations.
S’il devait y avoir des indications contradictoires entre les deux
parties, se conformer à celles reportées dans la 2
ème
PARTIE.
TOUTE REPRODUCTION, MÊME PARTIELLE, DES ILLUSTRA-
TIONS ET/OU DU TEXTE EST INTERDITE, QUEL QU’EN SOIT LE
MOTIF.
Les symboles suivants ont été utilisés pour rédiger ce manuel:
ATTENTION!
Risque d’abîmer la pompe ou l’installation
Risque d’accident ou d’endommager les biens
Risque de nature électrique
2. SOMMAIRE
1. INTRODUCTION page 6
2. SOMMAIRE page 6
3. DESCRIPTION ET EMPLOI DE L’ÉLECTROPOMPE page 6
4. DONNÉES TECHNIQUES page 6
5. PRÉPARATION EN VUE DE L’UTILISATION page 6
6. MISE EN MARCHE page 7
7. ENTRETIEN page 7
8. SCHÉMAS INSTALLATION ET DÉMONTAGE page 36
3. DESCRIPTION ET EMPLOI DE L’ÉLECTROPOMPE
3.1. DESCRIPTION
Nom: ÉLECTROPOMPES SUBMERSIBLES
Modèle: OPTIMA/BEST
RIGHT
DW - DW VOX
3.2. USAGE PRÉVU
Les électropompes peuvent être utilisées pour:
в
acheminer les eaux claires (OPTIMA/BEST) et même modéré-
ment sales ou les eaux d’égout (RIGHT-DW) avec des corps en
suspension non supérieurs aux diamètre indiqué au chap. 4;
в
évacuer l’eau des hangars, des caves, des sous-sols, des bassins,
des réservoirs, des fontaines et des bouches d’égout;
в irriguer par ruissellement les potagers ou les jardins et oxy-
géner l’eau; la série DW peut également être utilisée pour
assécher les bouches d’égout, les puisards et pour vidanger
les fosses d’aisances ou assécher des tranchées, etc.
ATTENTION!
N’UTILISER LES ÉLECTROPOMPES DE LA SÉRIE RIGHT
ET DW EN SERVICE CONTINU QUE SI ELLES SONT
ENTIÈREMENT SUBMERGÉES.
NE PAS UTILISER LES ÉLECTROPOMPES RIGHT – DW
AVEC LE MOTEUR EN DEHORS DE L’EAU PENDANT PLUS
DE 15 MINUTES.
Utiliser les électropompes en fonction de leurs caractéristi-
ques techniques.
3.3. USAGE NON PRÉVU
Elles ne doivent pas être utilisées pour acheminer:
в de l’eau contenant des acides, des bases ou en général des
liquides corrosifs;
в de l’eau ayant une température supérieure à celle reportée
au chap. 4.
в de l’eau de mer;
в des liquides infl ammables ou tout au moins dangereux;
в il ne faut pas les utiliser dans une piscine (selon la norme
EN 60335-2-41);
в les pompes avec un câble ayant une longueur inférieure à
10 m ne doivent pas être utilisées à l’extérieur.
Les électropompes ne doivent jamais fonctionner sans li-
quide.
4. DONNÉES TECHNIQUES
4.1. DONNÉES TECHNIQUES POMPES
OPTIMA/BEST
U.M. OPTIMA
BEST ONE
BEST ONE VOX
BEST
2-5
Température max.
du liquide pompé
°C 50 35
Dimension max.
des corps solides
en suspension
mm 10 20 10
Profondeur max.
d’immersion
m5 10
Diamètre de
refoulement
* G 1”
1
⁄
4
G 1”
1
⁄
2
* = fi letage selon UNI ISO 228
4.2. DONNÉES TECHNIQUES POMPES RIGHT - DW
U.M. RIGHT DW DW VOX
Température max.
du liquide pompé
°C 40
Dimension max.
des corps solides
en suspension
mm 35 50
Profondeur max.
d’immersion
m10
Diamètre de
refoulement
* G 1”
1
⁄
2
G 2” ou bride DN 50
* = fi letage selon UNI ISO 228
4.3. DONNÉES TECHNIQUES MOTEURS OPTIMA/BEST - RIGHT - DW
OPTIMA
BEST ONE
BEST 2-5 RIGHT DW
TYPE Submergé
NB. MAX. DE
DÉMARRAGES À
L’HEURE
30 20
DONNÉES
ÉLECTRIQUES
Voir plaque électropompe
PROTECTION
CONTRE LES
SURCHARGES
MONOPHASÉ: relais thermique avec réarmement
automatique
TRIPHASÉ: à la charge de l’installateur
4.4. INFORMATIONS SUR LE BRUIT AÉRIEN
Étant donné le type d’utilisation, le niveau de pression sonore pon-
déré A des électropompes ne dépasse pas la valeur de 70 dB (A).
5. PRÉPARATION EN VUE DE L’UTILISATION
ATTENTION!
UTILISER UNE CORDE FIXÉE À LA POIGNÉE POUR LEVER OU
BAISSER L’ÉLECTROPOMPE. NE JAMAIS TIRER LE CÂBLE
ÉLECTRIQUE D’ALIMENTATION NI CELUI DU FLOTTEUR. NE
PAS TIRER NON PLUS LE FLOTTEUR (FIG. 12).
