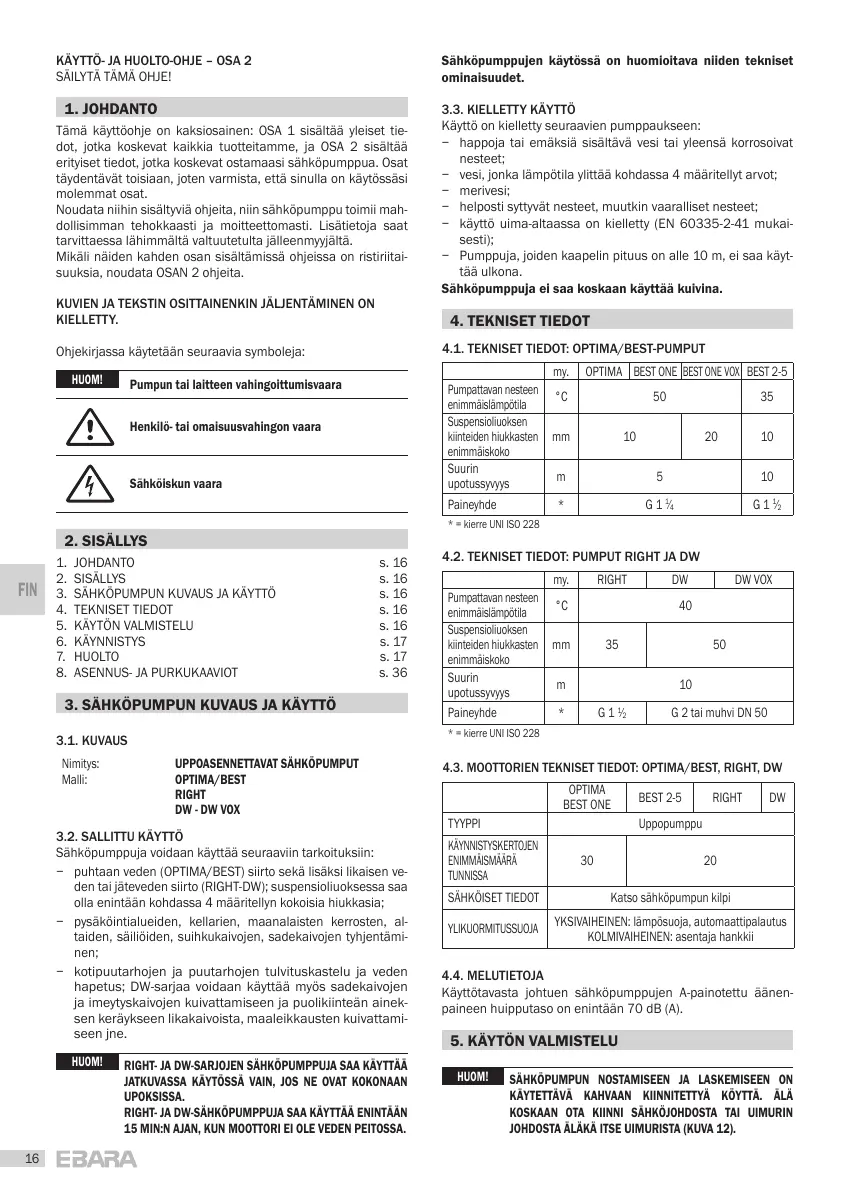

EBARA OPTIMA Series - Käyttö- Ja Huolto-Ohjeosa 2

16
FIN
KÄYTTÖ- JA HUOLTO-OHJE – OSA 2
SÄILYTÄ TÄMÄ OHJE!
1. JOHDANTO
Tämä käyttöohje on kaksiosainen: OSA 1 sisältää yleiset tie-
dot, jotka koskevat kaikkia tuotteitamme, ja OSA 2 sisältää
erityiset tiedot, jotka koskevat ostamaasi sähköpumppua. Osat
täydentävät toisiaan, joten varmista, että sinulla on käytössäsi
molemmat osat.
Noudata niihin sisältyviä ohjeita, niin sähköpumppu toimii mah-
dollisimman tehokkaasti ja moitteettomasti. Lisätietoja saat
tarvittaessa lähimmältä valtuutetulta jälleenmyyjältä.
Mikäli näiden kahden osan sisältämissä ohjeissa on ristiriitai-
suuksia, noudata OSAN 2 ohjeita.
KUVIEN JA TEKSTIN OSITTAINENKIN JÄLJENTÄMINEN ON
KIELLETTY.
Ohjekirjassa käytetään seuraavia symboleja:
HUOM!
Pumpun tai laitteen vahingoittumisvaara
Henkilö- tai omaisuusvahingon vaara
Sähköiskun vaara
2. SISÄLLYS
1. JOHDANTO s. 16
2. SISÄLLYS s. 16
3. SÄHKÖPUMPUN KUVAUS JA KÄYTTÖ s. 16
4. TEKNISET TIEDOT s. 16
5. KÄYTÖN VALMISTELU s. 16
6. KÄYNNISTYS s. 17
7. HUOLTO s. 17
8. ASENNUS- JA PURKUKAAVIOT s. 36
3. SÄHKÖPUMPUN KUVAUS JA KÄYTTÖ
3.1. KUVAUS
Nimitys: UPPOASENNETTAVAT SÄHKÖPUMPUT
Malli: OPTIMA/BEST
RIGHT
DW - DW VOX
3.2. SALLITTU KÄYTTÖ
Sähköpumppuja voidaan käyttää seuraaviin tarkoituksiin:
в
puhtaan veden (OPTIMA/BEST) siirto sekä lisäksi likaisen ve-
den tai jäteveden siirto (RIGHT-DW); suspensioliuoksessa saa
olla enintään kohdassa 4 määritellyn kokoisia hiukkasia;
в pysäköintialueiden, kellarien, maanalaisten kerrosten, al-
taiden, säiliöiden, suihkukaivojen, sadekaivojen tyhjentämi-
nen;
в
kotipuutarhojen ja puutarhojen tulvituskastelu ja veden
hapetus; DW-sarjaa voidaan käyttää myös sadekaivojen
ja imeytyskaivojen kuivattamiseen ja puolikiinteän ainek-
sen keräykseen likakaivoista, maaleikkausten kuivattami-
seen jne.
HUOM!
RIGHT- JA DW-SARJOJEN SÄHKÖPUMPPUJA SAA KÄYTTÄÄ
JATKUVASSA KÄYTÖSSÄ VAIN, JOS NE OVAT KOKONAAN
UPOKSISSA.
RIGHT- JA DW-SÄHKÖPUMPPUJA SAA KÄYTTÄÄ ENINTÄÄN
15 MIN:N AJAN, KUN MOOTTORI EI OLE VEDEN PEITOSSA.
Sähköpumppujen käytössä on huomioitava niiden tekniset
ominaisuudet.
3.3. KIELLETTY KÄYTTÖ
Käyttö on kielletty seuraavien pumppaukseen:
в happoja tai emäksiä sisältävä vesi tai yleensä korrosoivat
nesteet;
в vesi, jonka lämpötila ylittää kohdassa 4 määritellyt arvot;
в merivesi;
в helposti syttyvät nesteet, muutkin vaaralliset nesteet;
в
käyttö uima-altaassa on kielletty (EN 60335-2-41 mukai-
sesti);
в Pumppuja, joiden kaapelin pituus on alle 10 m, ei saa käyt-
tää ulkona.
Sähköpumppuja ei saa koskaan käyttää kuivina.
4. TEKNISET TIEDOT
4.1. TEKNISET TIEDOT: OPTIMA/BEST-PUMPUT
my. OPTIMA BEST ONE BEST ONE VOX BEST 2-5
Pumpattavan nesteen
enimmäislämpötila
°C 50 35
Suspensioliuoksen
kiinteiden hiukkasten
enimmäiskoko
mm 10 20 10
Suurin
upotussyvyys
m5 10
Paineyhde * G 1
1
⁄
4
G 1
1
⁄
2
* = kierre UNI ISO 228
4.2. TEKNISET TIEDOT: PUMPUT RIGHT JA DW
my. RIGHT DW DW VOX
Pumpattavan nesteen
enimmäislämpötila
°C 40
Suspensioliuoksen
kiinteiden hiukkasten
enimmäiskoko
mm 35 50
Suurin
upotussyvyys
m10
Paineyhde * G 1
1
⁄
2
G 2 tai muhvi DN 50
* = kierre UNI ISO 228
4.3. MOOTTORIEN TEKNISET TIEDOT: OPTIMA/BEST, RIGHT, DW
OPTIMA
BEST ONE
BEST 2-5 RIGHT DW
TYYPPI Uppopumppu
KÄYNNISTYSKERTOJEN
ENIMMÄISMÄÄRÄ
TUNNISSA
30 20
SÄHKÖISET TIEDOT Katso sähköpumpun kilpi
YLIKUORMITUSSUOJA
YKSIVAIHEINEN: lämpösuoja, automaattipalautus
KOLMIVAIHEINEN: asentaja hankkii
4.4. MELUTIETOJA
Käyttötavasta johtuen sähköpumppujen A-painotettu äänen-
paineen huipputaso on enintään 70 dB (A).
5. KÄYTÖN VALMISTELU
HUOM!
SÄHKÖPUMPUN NOSTAMISEEN JA LASKEMISEEN ON
KÄYTETTÄVÄ KAHVAAN KIINNITETTYÄ KÖYTTÄ. ÄLÄ
KOSKAAN OTA KIINNI SÄHKÖJOHDOSTA TAI UIMURIN
JOHDOSTA ÄLÄKÄ ITSE UIMURISTA (KUVA 12).
