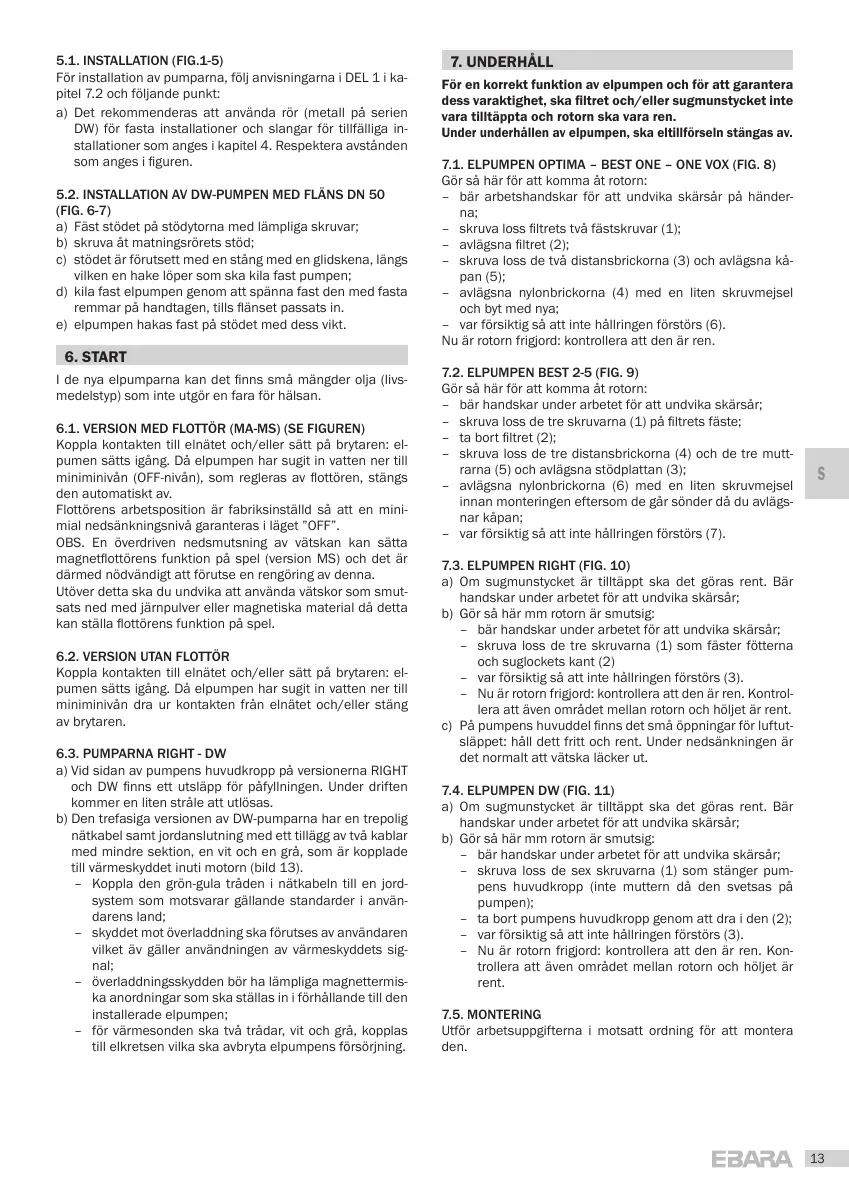

5.1. INSTALLATION (FIG.1-5)
För installation av pumparna, följ anvisningarna i DEL 1 i ka-
pitel 7.2 och följande punkt:
a) Det rekommenderas att använda rör (metall på serien
DW) för fasta installationer och slangar för tillfälliga in-
stallationer som anges i kapitel 4. Respektera avstånden
som anges i fi guren.
5.2. INSTALLATION AV DW-PUMPEN MED FLÄNS DN 50
(FIG. 6-7)
a) Fäst stödet på stödytorna med lämpliga skruvar;
b) skruva åt matningsrörets stöd;
c) stödet är förutsett med en stång med en glidskena, längs
vilken en hake löper som ska kila fast pumpen;
d) kila fast elpumpen genom att spänna fast den med fasta
remmar på handtagen, tills fl änset passats in.
e) elpumpen hakas fast på stödet med dess vikt.
6. START
I de nya elpumparna kan det fi nns små mängder olja (livs-
medelstyp) som inte utgör en fara för hälsan.
6.1. VERSION MED FLOTTÖR (MA-MS) (SE FIGUREN)
Koppla kontakten till elnätet och/eller sätt på brytaren: el-
pumen sätts igång. Då elpumpen har sugit in vatten ner till
miniminivån (OFF-nivån), som regleras av fl ottören, stängs
den automatiskt av.
Flottörens arbetsposition är fabriksinställd så att en mini-
mial nedsänkningsnivå garanteras i läget ”OFF”.
OBS. En överdriven nedsmutsning av vätskan kan sätta
magnetfl ottörens funktion på spel (version MS) och det är
därmed nödvändigt att förutse en rengöring av denna.
Utöver detta ska du undvika att använda vätskor som smut-
sats ned med järnpulver eller magnetiska material då detta
kan ställa fl ottörens funktion på spel.
6.2. VERSION UTAN FLOTTÖR
Koppla kontakten till elnätet och/eller sätt på brytaren: el-
pumen sätts igång. Då elpumpen har sugit in vatten ner till
miniminivån dra ur kontakten från elnätet och/eller stäng
av brytaren.
6.3. PUMPARNA RIGHT - DW
a) Vid sidan av pumpens huvudkropp på versionerna RIGHT
och DW fi nns ett utsläpp för påfyllningen. Under driften
kommer en liten stråle att utlösas.
b) Den trefasiga versionen av DW-pumparna har en trepolig
nätkabel samt jordanslutning med ett tillägg av två kablar
med mindre sektion, en vit och en grå, som är kopplade
till värmeskyddet inuti motorn (bild 13).
– Koppla den grön-gula tråden i nätkabeln till en jord-
system som motsvarar gällande standarder i använ-
darens land;
– skyddet mot överladdning ska förutses av användaren
vilket äv gäller användningen av värmeskyddets sig-
nal;
– överladdningsskydden bör ha lämpliga magnettermis-
ka anordningar som ska ställas in i förhållande till den
installerade elpumpen;
– för värmesonden ska två trådar, vit och grå, kopplas
till elkretsen vilka ska avbryta elpumpens försörjning.
7. UNDERHÅLL
För en korrekt funktion av elpumpen och för att garantera
dess varaktighet, ska fi ltret och/eller sugmunstycket inte
vara tilltäppta och rotorn ska vara ren.
Under underhållen av elpumpen, ska eltillförseln stängas av.
7.1. ELPUMPEN OPTIMA – BEST ONE – ONE VOX (FIG. 8)
Gör så här för att komma åt rotorn:
– bär arbetshandskar för att undvika skärsår på händer-
na;
– skruva loss fi ltrets två fästskruvar (1);
– avlägsna fi ltret (2);
– skruva loss de två distansbrickorna (3) och avlägsna kå-
pan (5);
– avlägsna nylonbrickorna (4) med en liten skruvmejsel
och byt med nya;
– var försiktig så att inte hållringen förstörs (6).
Nu är rotorn frigjord: kontrollera att den är ren.
7.2. ELPUMPEN BEST 2-5 (FIG. 9)
Gör så här för att komma åt rotorn:
– bär handskar under arbetet för att undvika skärsår;
– skruva loss de tre skruvarna (1) på fi ltrets fäste;
– ta bort fi ltret (2);
– skruva loss de tre distansbrickorna (4) och de tre mutt-
rarna (5) och avlägsna stödplattan (3);
– avlägsna nylonbrickorna (6) med en liten skruvmejsel
innan monteringen eftersom de går sönder då du avlägs-
nar kåpan;
– var försiktig så att inte hållringen förstörs (7).
7.3. ELPUMPEN RIGHT (FIG. 10)
a) Om sugmunstycket är tilltäppt ska det göras rent. Bär
handskar under arbetet för att undvika skärsår;
b) Gör så här mm rotorn är smutsig:
– bär handskar under arbetet för att undvika skärsår;
– skruva loss de tre skruvarna (1) som fäster fötterna
och suglockets kant (2)
– var försiktig så att inte hållringen förstörs (3).
– Nu är rotorn frigjord: kontrollera att den är ren. Kontrol-
lera att även området mellan rotorn och höljet är rent.
c) På pumpens huvuddel fi nns det små öppningar för luftut-
släppet: håll dett fritt och rent. Under nedsänkningen är
det normalt att vätska läcker ut.
7.4. ELPUMPEN DW (FIG. 11)
a) Om sugmunstycket är tilltäppt ska det göras rent. Bär
handskar under arbetet för att undvika skärsår;
b) Gör så här mm rotorn är smutsig:
– bär handskar under arbetet för att undvika skärsår;
– skruva loss de sex skruvarna (1) som stänger pum-
pens huvudkropp (inte muttern då den svetsas på
pumpen);
– ta bort pumpens huvudkropp genom att dra i den (2);
– var försiktig så att inte hållringen förstörs (3).
– Nu är rotorn frigjord: kontrollera att den är ren. Kon-
trollera att även området mellan rotorn och höljet är
rent.
7.5. MONTERING
Utför arbetsuppgifterna i motsatt ordning för att montera
den.
