EBARA OPTIMA Series - Page 4

ÉLECTROPOMPES SUBMERSIBLES POUR EAUX CHARGÉES
en AISI 304
RIGHT
TABLEAU DE DIMENSIONS
Réf. Nom Matériel Réf. Nom Matériel
1 42
46
52
54
55
58
75
77
91
96
97
98
106
107
108
109
208
-
6
7
11
12
13
16
19
20
21
23
26
27
28
29
30
32
34
Corps de la pompe Pied
Supp. roulement inf.
Boîtier pour condensateur
Câble
Flotteur
Arrêtoir de câble
Rondelle
Bague OR
Rondelle
Bague OR
Presse-étoupe pour câble
Presse-étoupe pour câble
Entretoise
Bride de fixation
Joint
Couvercle côté asp.
Vis
AISI 304 AISI 304
AISI 304
PA66 Renforcé par fibres de verre
-
AISI 304
AISI 303
NBR
AISI 304
NBR
NBR
NBR
AISI 304
AISI 304
NBR
AISI 304
AISI 304
-
-
AISI 303
AISI 304
Céramique/Carbone/NBR
-
AISI 304
-
-
-
AISI 304
-
NBR
NBR
NBR
AISI 304
Laiton
AISI 304
AISI 303
Arbre avec rotor
Roue à ailettes
Garniture mécanique
Caisse moteur
Couvercle
Boîtier
Roulement inférieur
Roulement supérieur
Anneau de compensation
Condensateur
Bague OR
Bague OR
Bague OR
Rondelle
Entretoise pour garniture mécanique
Languette
Écrou

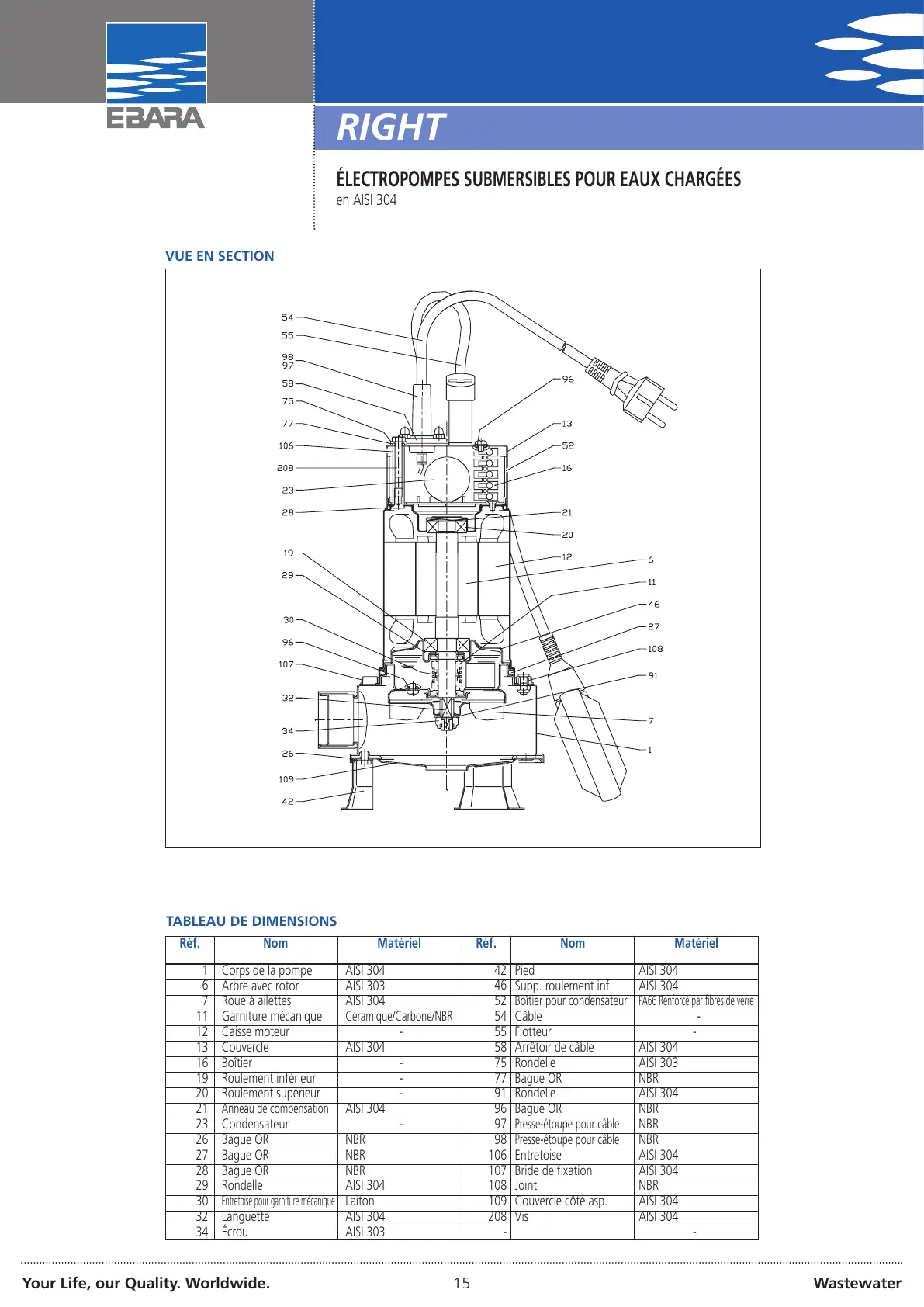

VUE EN SECTION
