pag.46
D LB 381 BLU 500 -1400 PR / MD
REGLAJE DEL PRESOSTATO GAS DE MÍNIMA PRESIÓN
Destornillar y quitar la tapa M. - Posicionar el regulador N a un valor igual al 60% de la presión nominal de alimenta-
ción el gas (ej. para gas nat. con pres. nom. de alim. de 20 mbar, regulador regulado al valor de 12 mbar;
para G.P.L. con pres. nom. de alim. G30-G31 30/37 mbar, regulador regulado al valor 18). - Remontar la
tapa M y fijarla
REGULACIÓN DEL PRESOSTATO DEL AIRE
Destornillar los tornillos A y B y quitar la tapa. Regular el presostato del aire al mínimo
rodando el regulador en la posición 1. Arrancar el quemador en baja llama y comprobar
que la combustión sea correcta. Por medio de una tarjeta, obstruir progresivamente el con-
ducto de aspiración del aire, hasta obtener un aumento de CO2 del 0,5÷0,8% o bien, al
disponer de un manometro conectado a la toma de presión E, hasta obtener una caída de presión
de 1 mbar (10 mm C.A.). Aumentar progresivamente el valor de la regulación del presostato
hasta que el quemador se para en seguridad. Quitar la obstrucción y atornillar la tapa, luego
arrancar el quemador presionando el botón de rearme del equipo de control.
Nota: La presión medida a la toma del aire E debe estar dentro de los limites del campo
de trabajo del presostato. En caso contrario, destornillar la tuerca de bloqueo del tornil-
lo F y rodarlo progresivamente: a la derecha para disminuir la presión; a la izquierda para
aumentarla. Al final atornillar la tuerca de bloqueo.

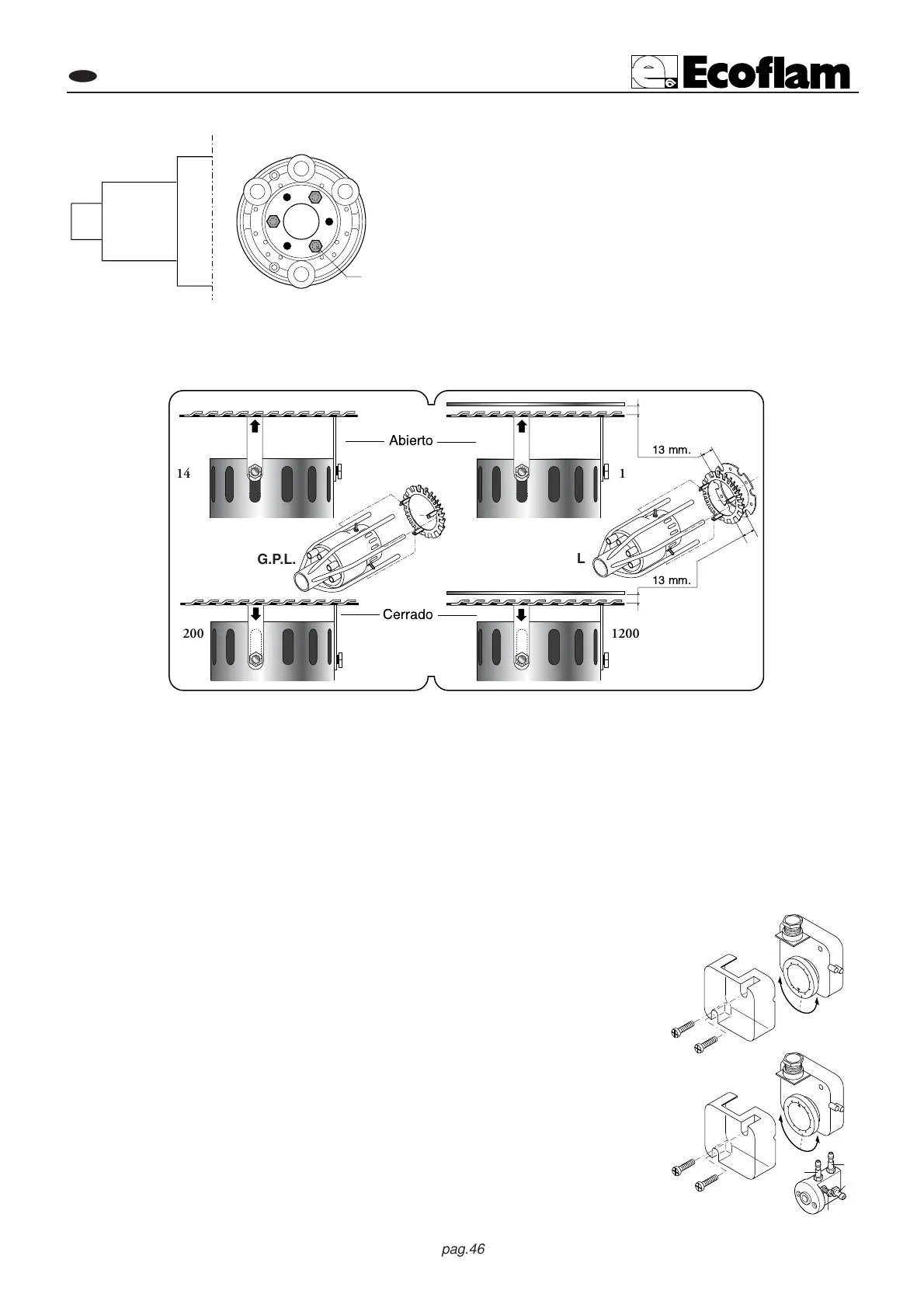

TRANSICIÓN DE GAS NAT. A GLP: quitar el disco anterior de la cabeza de combustión.
TRANSICIÓN DE GLP A GAS NAT.: montar el disco anterior sobre la cabeza de combustión.
POSICIONAMIENTO DEL DISCO PARA GAS NATURAL Y G.L.P.
Para transforma el quemador de metano a G.L.P realizar las siguientes
operaciones (como se indica en la figura):
-Realizar ribeteado M6 sobre tres agujeros Ø 5.
-Tapar los tres agujeros ribeteados con tornillos M6.
