pag.47
LB 381 BLU 500 -1400 PR / MD D

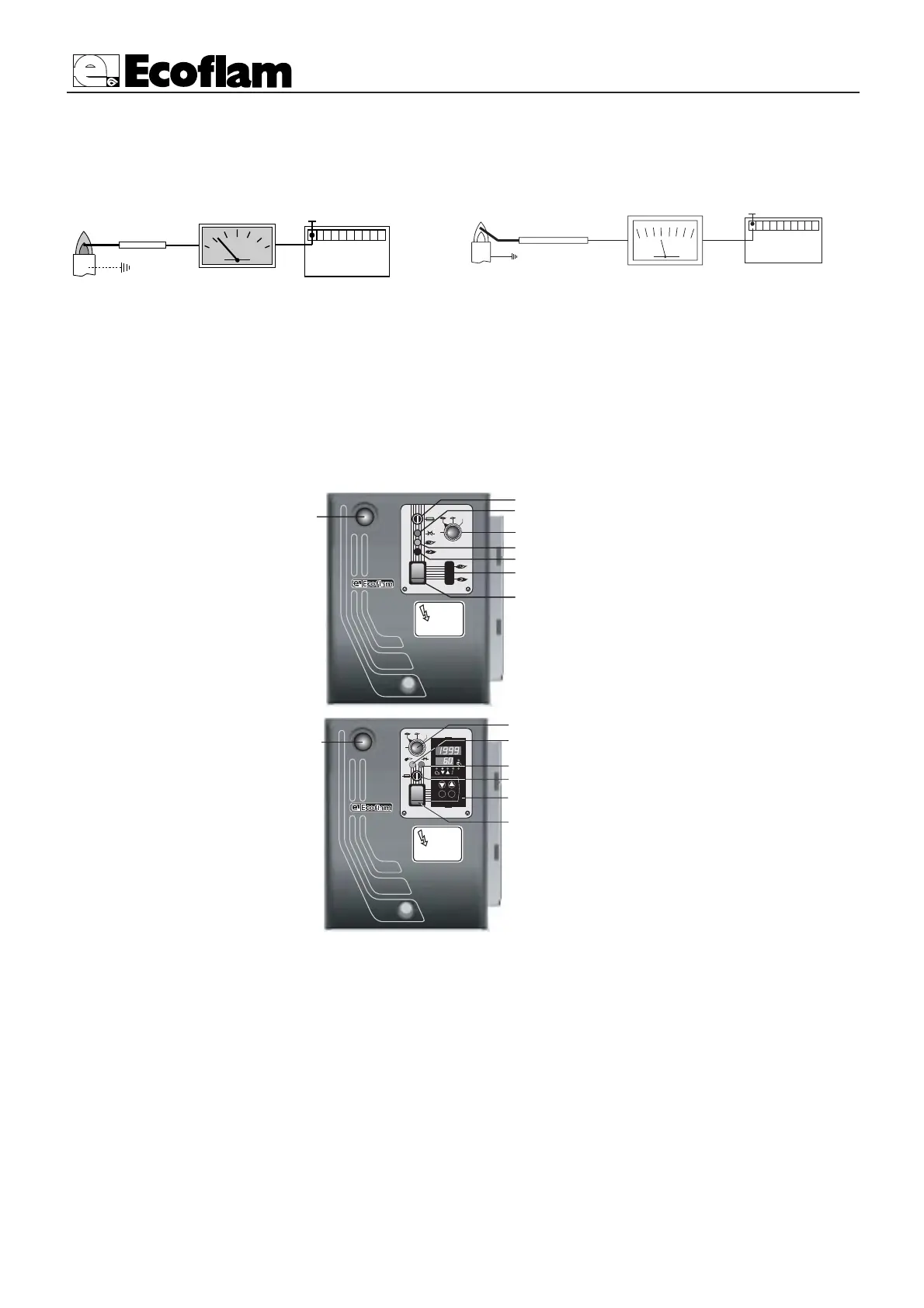

DESCRIPCIÓN DEL CUADRO DE MANDOS DEL QUEMADOR
CORRIENTE DE IONIZACIÓN
1
min. 1,5 µA
50
µ
A
SATRONIC DMG 972
1 - Fusible
2 - Espia de bloqueo rele termico
3 - Tapa
4 - Indicador del funcionamiento
5 - Tapa
6 - Interruptor I / O
7 - Pulsador de desbloqueo
8 - Conmutador
0
I
1
2
6
3
5
4
7
0
AUTO
AUTO
8
AUTO
AUTO
AUTO
PGM EXIT
PGM EXIT
AUTO
A
B
F
C
E
D
G
0
AUTO
0
I
K6
RWF 40
PGM
PGM
EXIT
EXIT
A - Conmutador:
0 = bloqueo de los equipos para funcionamiento
en posición intermedia
1 = funcionamiento a la potencia máxima
2 = funcionamiento a la potencia mínima
3 = automatic operation
B - Indicador del funcionamiento
C - Indicador de bloqueo relé termico
D - fusible
E - centralina modulante RWF 40
F - interruptor I / O
G - pulsador de desbloqueo
PGM EXIT
AUTO
Blu MD
Blu PR
LANDIS & STAEFA
1
LGB21-LGB22 min. 3 µA
LMG21-LMG22 min. 2 µA
Con el quemador apagado, conectar un microamperómetro en corriente continua y escala 0÷50 o 0÷100 µA.
Con el quemador funcionante y debidamente regulado, el valor leído debe ser estable y nunca inferior a 3 µA
(1,5 µA Satronic).
