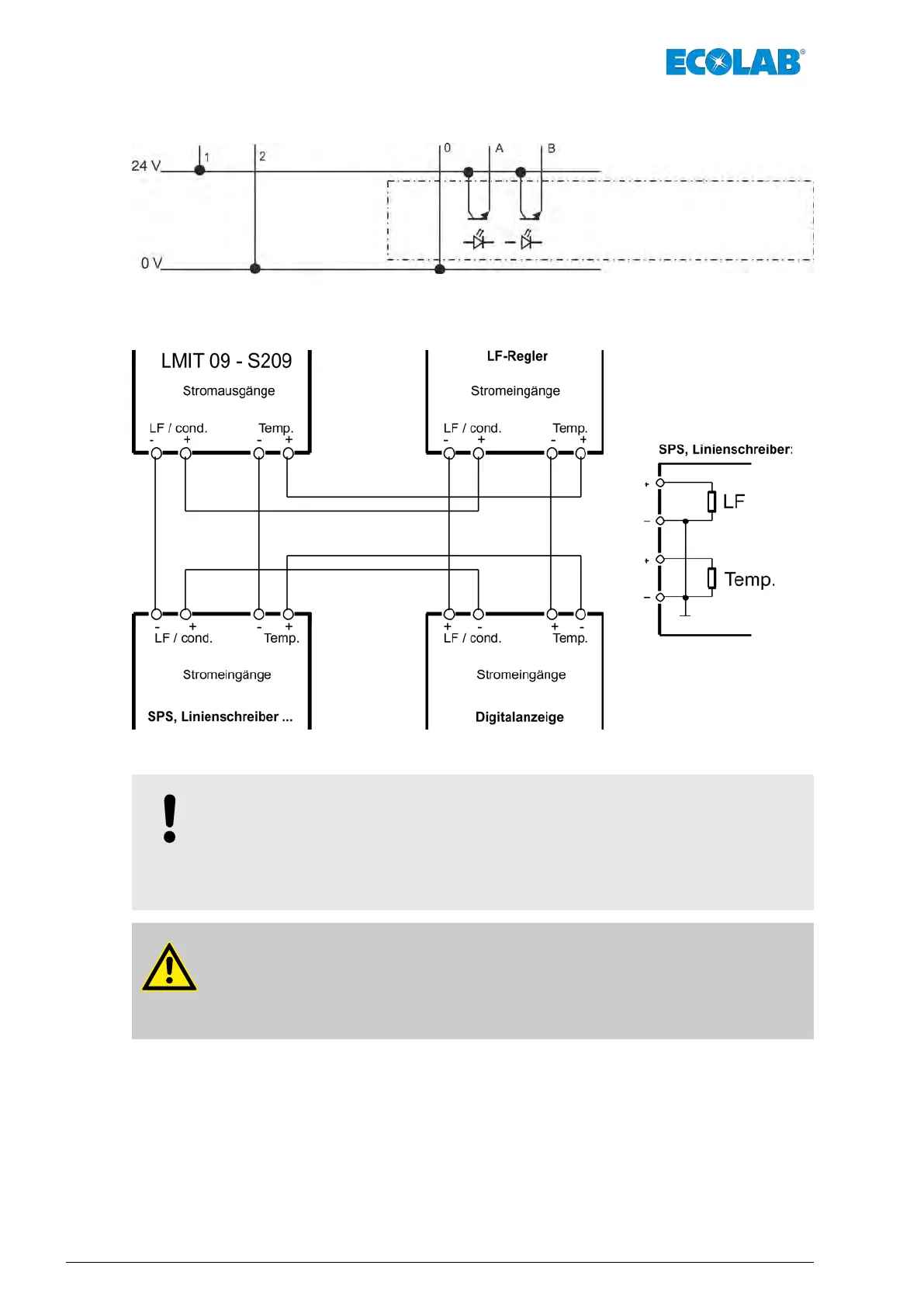

Beispiel für Signaleingang mit Optokoppler
Abb. 5: Beispiel für Signaleingang mit Optokoppler
Anschlüsse im Verbund
Abb. 6: Anschlüsse im Verbund
HINWEIS!
Um Querströme zwischen Leitfähigkeits- und T
emperatur-Stromausgang
zu vermeiden, müssen speicherprogrammierbare Steuerungen, Schreiber
oder dergleichen, deren Minuseingänge untereinander verbunden sind, an
letzter Stelle der Stromschleife eingefügt werden!
VORSICHT!
Es dürfen in keinem Fall Strom-Schnittstellenkarten 4...20 mA zum Einsatz
kommen, die eine Spannung zur Versorgung von Zweidraht-Transmittern
ausgeben! Gefahr der Zerstörung der Stromausgänge am LMIT09.
Installation
30417101558 Rev. 06-06.2021
