6.2.1 Raccordement des tuyaux flexibles

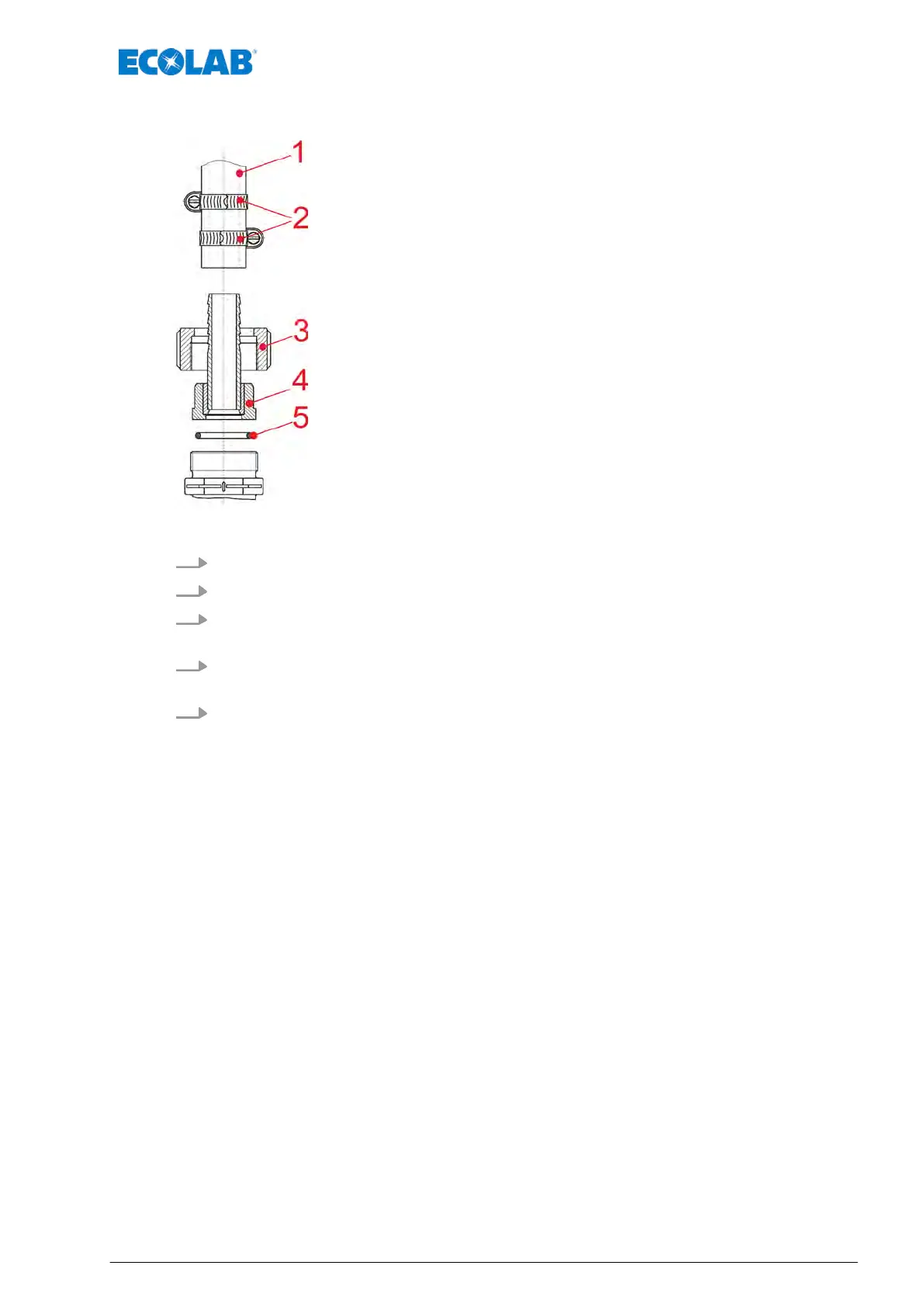

Fig. 4 : Raccordement des tuyaux flexibles
1. Sectionner le tuyau flexible (pos. 1) en coupe droite.
2. Placer le joint torique (pos. 5) dans la rainure des raccords.
3. Fixer l’embout à olive (pos. 4); (avec la pièce d’insertion soudée) au moyen de
l’écrou d’accouplement (pos.3).
4. Emmancher la pince pour tuyaux flexibles (pos. 2); (2 x sont recommandés) sur le
tuyau.
5. Pousser le tuyau sur l’embout à olive (pos. 4) et serrer les pinces pour tuyaux
flexibles (pos. 2).
Montage, installation
27 417101434 Rev. 5-05.2019
