1
1.4
Öffnungsdrücke
Angabe
Wert
Einheit
Druckhaltefunktion (Gegendruck),
Öf
fnungsdruck (Werkseinstellung)
0,05-0,3 (0,5-3)
MPa (bar)
Überströmfunktion (Überdruck),
Öf
fnungsdruck (Werkseinstellung)
0,3-1,0 (3-8)
MPa (bar)
Öffnungsdruck 12 bar (1,2 MPa) bei Einsatz bis Durchfluss (Q)=140 l/h
zulässig!
1
1.5

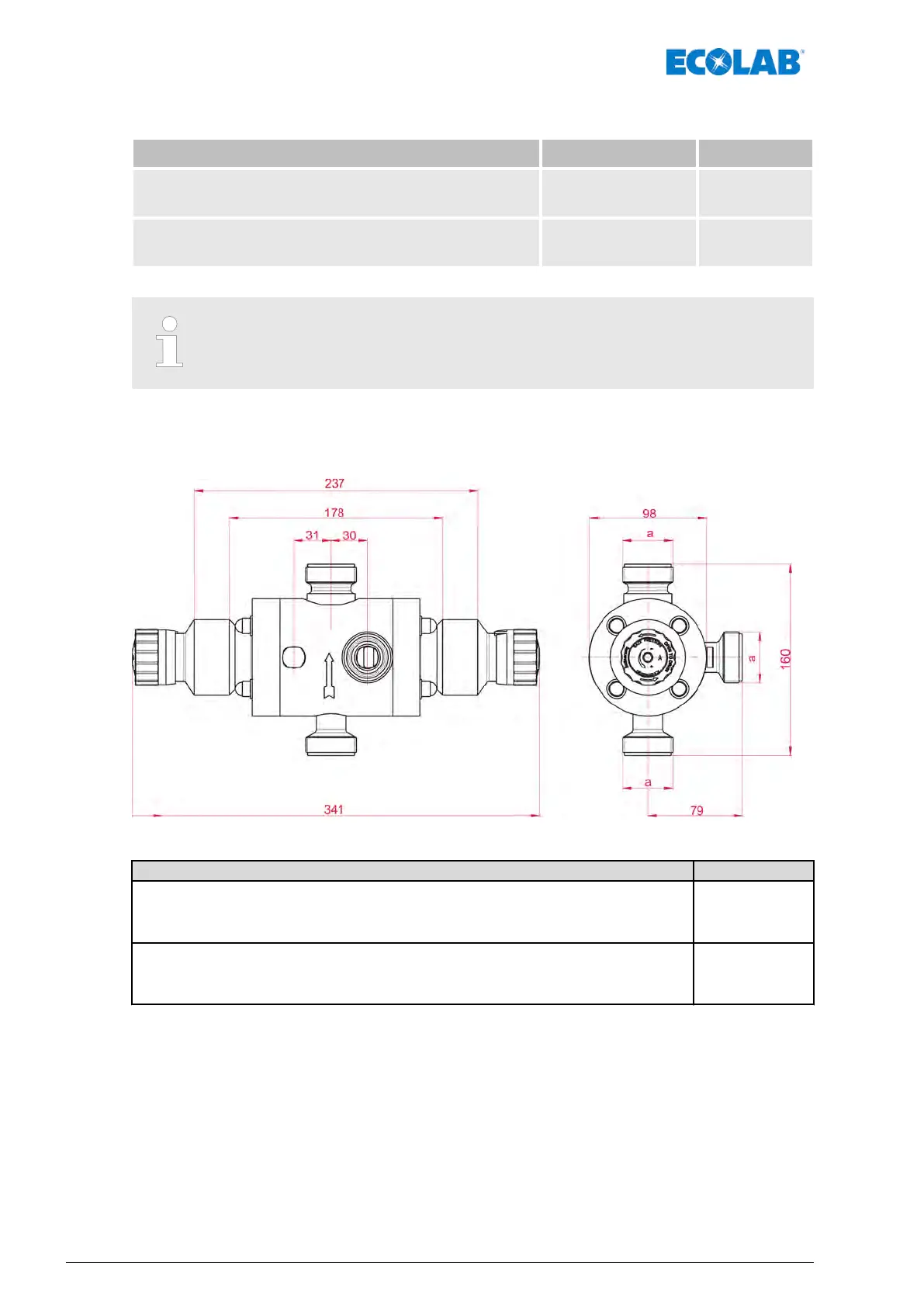

Abmessungen
Abb. 14: Abmessungen
Anschlussgewinde (a)
Artikel-Nr
.
G 1¼“
250060
250061
250064
250065
G 2“
250062
250063
250066
250067
T
echnische Daten
42
417101434 Rev
. 5-05.2019
