6.2.1 Schlauchanschluss

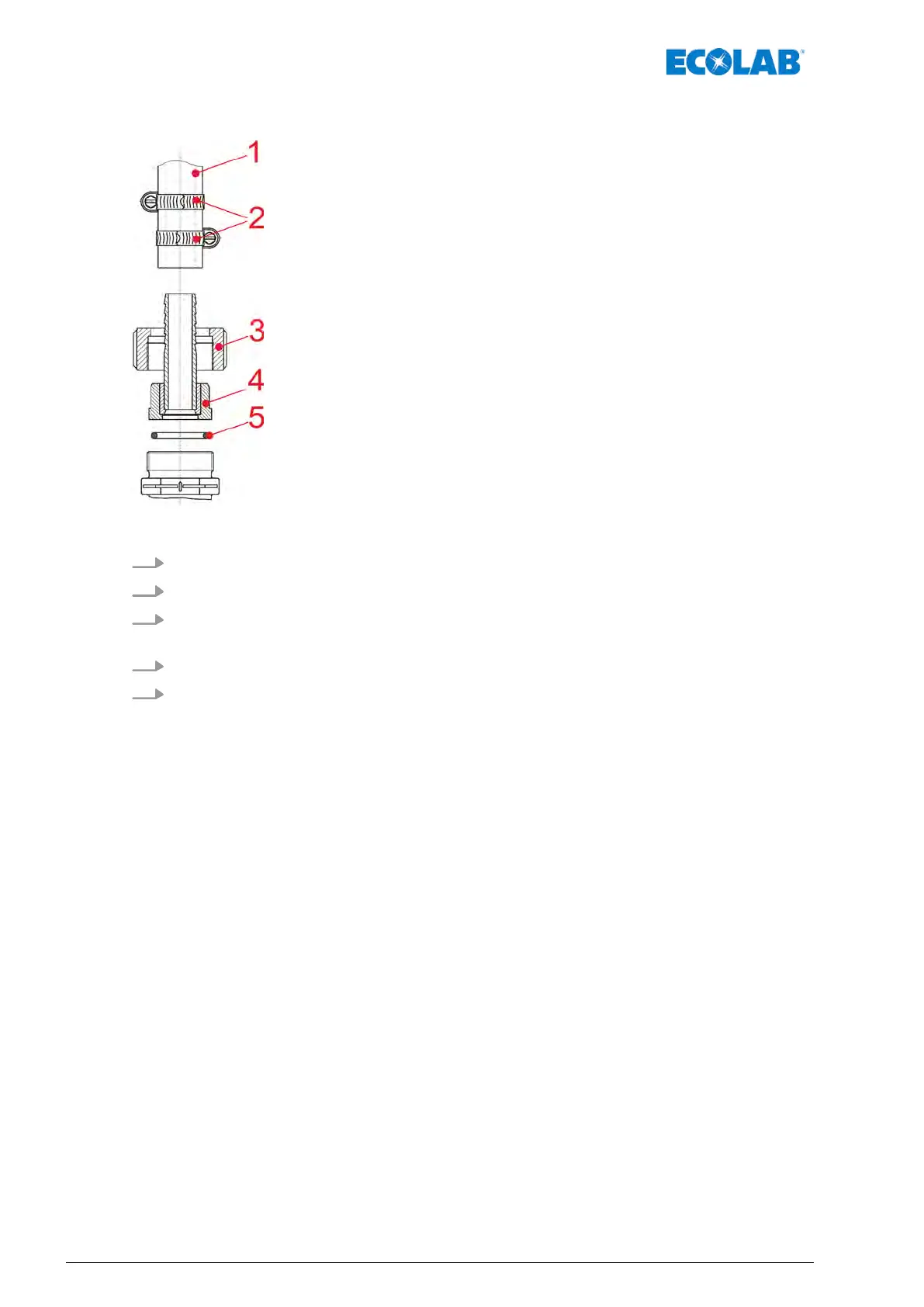

Abb. 4: Schlauchanschluss
1. Schlauch (Pos. 1) gerade abschneiden.
2. O-Ring (Pos. 5) in Nut der Anschlüsse einlegen.
3. Schlauchtülle (Pos. 4; mit Einlegeteil verschweißt) mit Überwurfmutter (Pos. 3)
festziehen.
4. Schlauchklemme (Pos. 2); 2 Stück empfohlen; über Schlauch schieben.
5. Schlauch über Schlauchtülle (Pos. 4) schieben und Schlauchklemmen (Pos. 2)
festziehen.
Montage, Installation
