5 Aufbau

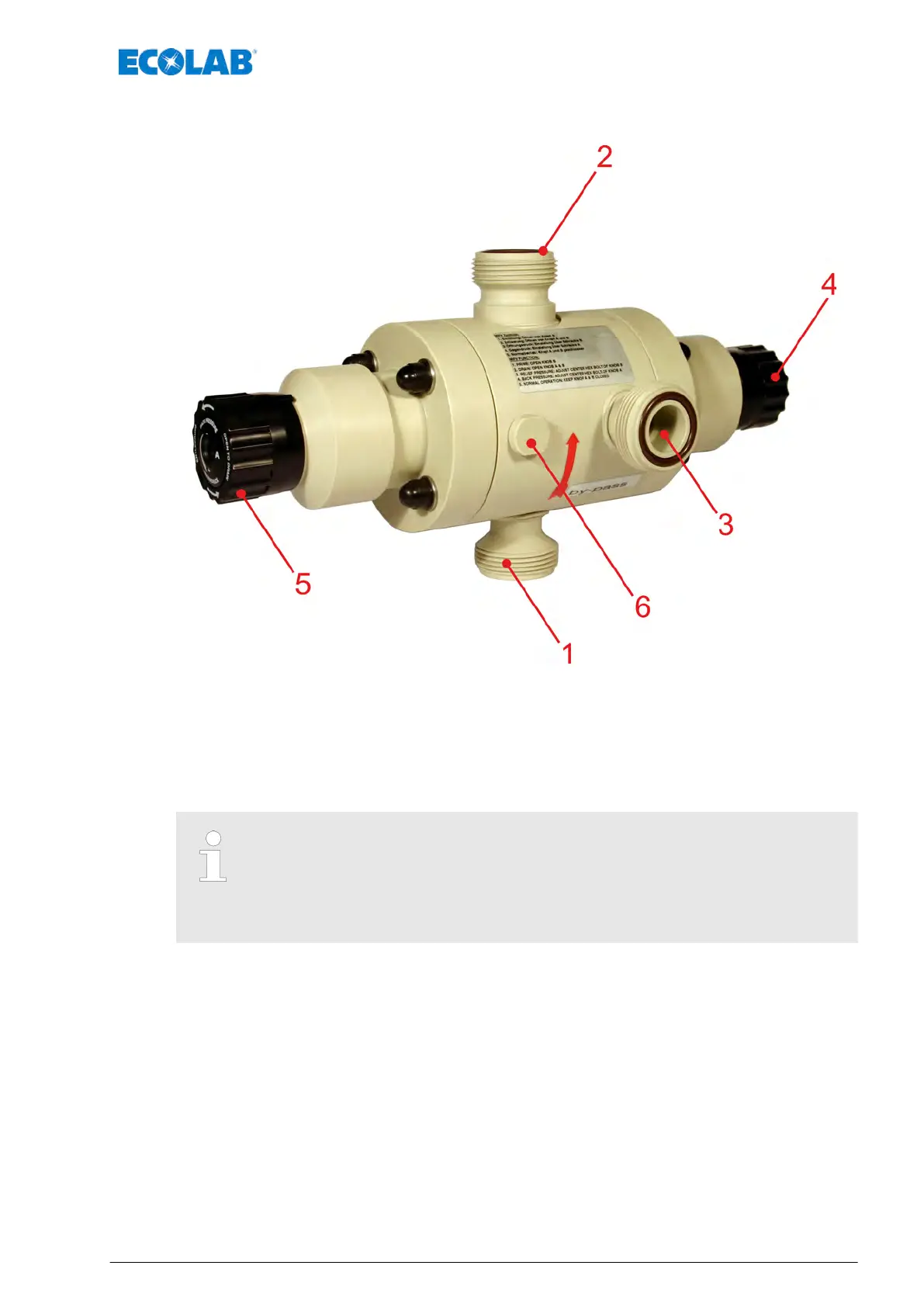

Abb. 1: Aufbau
1 Ventileingang (von Dosierpumpe)
2 Ventilausgang (zur Dosierleitung)
3 Bypassanschluss (zum Behälter)
4 Überdruck: Entlüftung / Entleerung (Einstellknopf “B“),
Abb. 7
5 Druckhalteseite: Entleerung (Einstellknopf “A“), Abb. 8
6 Manometeranschluss, G ¼“ (im Auslieferzustand durch
Stopfen verschlossen)
Die O-Ringe der Anschlüsse für: Eingang (Pos. 1), Ausgang (Pos. 2) und
Bypass (Pos. 3) sind im Lieferumfang enthalten.
W
ir empfehlen die Verwendung eines Manometers um den eingestellten
Gegendruck ablesen zu können (
Ä
Kapitel 10.2.4 „Manometer“
auf Seite 39).
Aufbau
23 417101434 Rev. 5-05.2019
