6.2.2 Rohranschluss
Bei starrer Verrohrung der Dosierleitung muss ein Pulsationsdämpfer zur
V
ermeidung von Druckschlägen installiert werden.

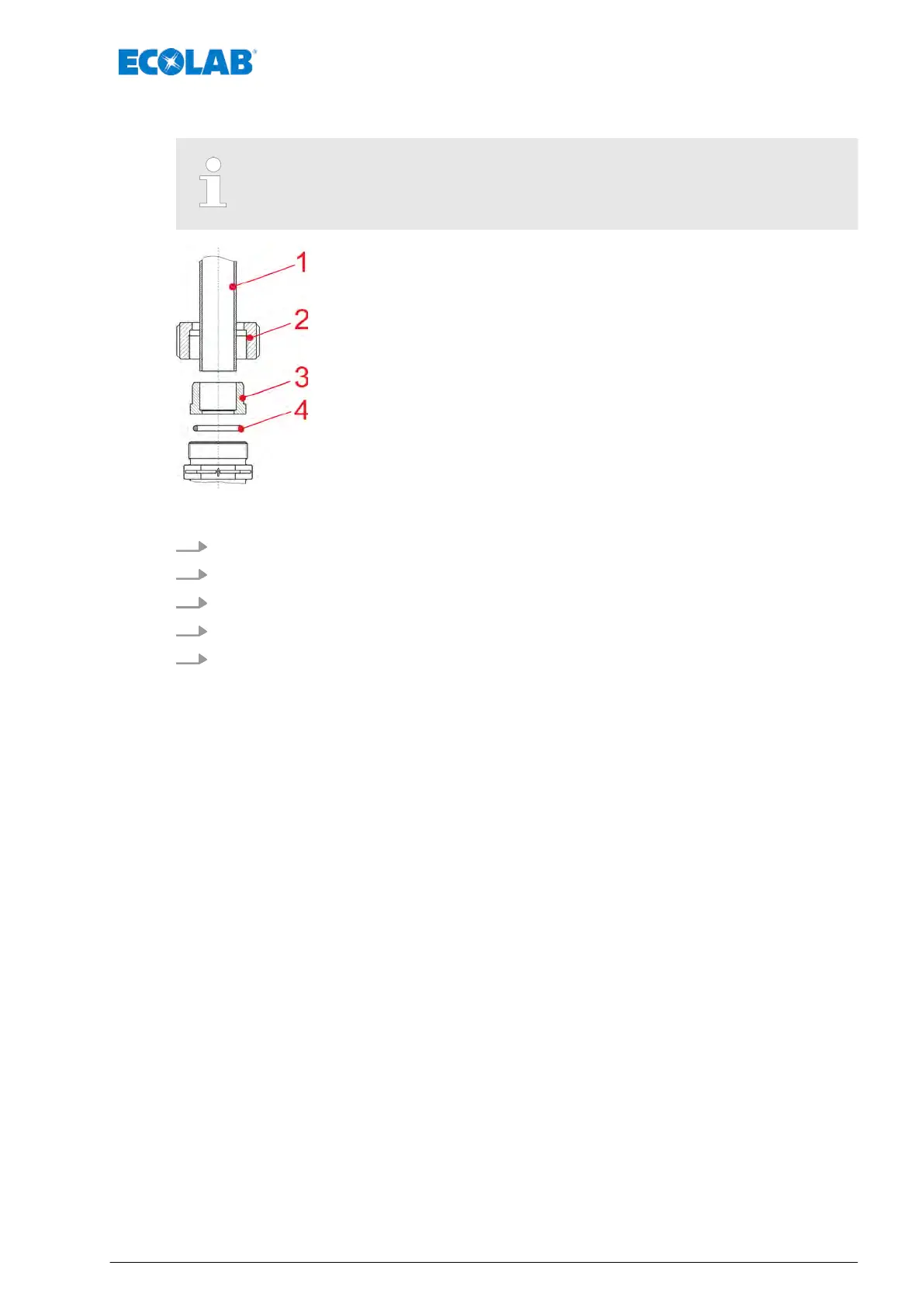

Abb. 5: Rohranschluss
1. Rohr (Pos. 1) gerade abtrennen und entgraten.
2. Überwurfmutter (Pos. 2) über Rohr schieben.
3. Rohr mit Einlegeteil (Pos. 3) verschweißen bzw
. verkleben (PVC).
4. O-Ring (Pos. 4) in Nut der Anschlüsse einlegen.
5. Überwurfmutter (Pos. 2) über Einlegeteil schieben und festziehen.
Montage, Installation
27 417101434 Rev. 5-05.2019
