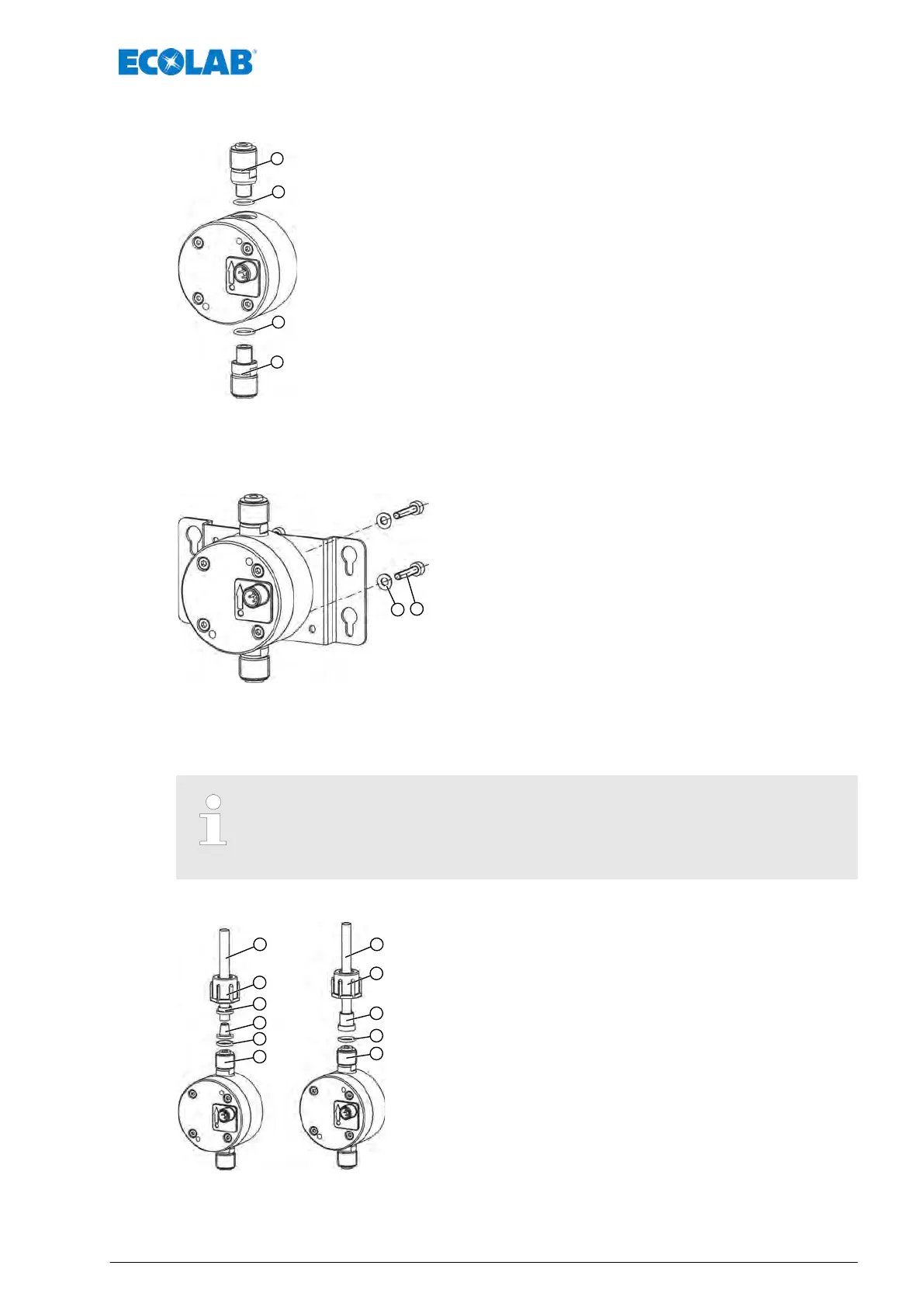

4.3 Anschlussadapter montieren
1
2
1
2
Die für den OGM
PLUS
im Zubehör erhältlichen Anschlussadapter (Pos. 1) an der
Eingangs- und
Ausgangsseite des Ovalradzählers montieren. Siehe hierzu im Kapitel
„Zubehör“ der Betriebsanleitung (
Ä Kapitel 1.1 „Hinweise zu Anleitungen“ auf Seite 2).
Hierbei ist besonders darauf zu achten, dass die zugehörigen O-Ringe ( Pos. 2)
lagerichtig eingebaut werden.
Anstelle der Schlauchanschlussverschraubungen kann mit einem entsprechenden
Einlegeteil auch direkt eine Rohrleitung angeschlossen werden.
4.4 Konsole montieren
1
2
1 Unterlegscheibe
2 Schraube
Den OGM
PLUS
an der im Zubehör erhältlichen Konsole (siehe
hierzu im Kapitel „Zubehör“ der Betriebsanleitung (
Ä Kapitel
1.1 „Hinweise zu Anleitungen“ auf Seite 2) mit geeigneten
Schrauben (Pos. 2) und Unterlegscheiben (Pos. 1) befestigen.
Der OGM
PLUS
kann auch ohne Konsole direkt an
einer “Montagewand“ befestigt werden.
4.5 Montage der Schlauch- oder Rohrleitung
Dem OGM
PLUS
liegen die notwendigen Schlauchanschlussteile nicht bei
und müssen entsprechend der Größe (T
ypenbezeichnung) aus dem
Zubehör bestellt werden (siehe hierzu im Kapitel „Zubehör“ der
Betriebsanleitung (
Ä Kapitel 1.1 „Hinweise zu Anleitungen“ auf Seite 2).
1
2
3
4
5
6
1a
2
3a
5
6
1 Schlauchleitung
1a Rohrleitung
2 Überwurfmutter
3 Spannteil
3a Einlegeteil
4 Kegelteil
5 O-Ring
6 Anschlussadapter
