Ecolab OGM PLUS - Hinweise zur Installation

4.1 Hinweise zur Installation
Um Lufteinschlüsse zu vermeiden, sollte der Zähler in einer steigenden
Dosierleitung eingebaut und entlüftet werden.
Die V
erwendung eines Filters/Siebes ist bei der Dosierung von
auskristallisierenden Produkten erforderlich.

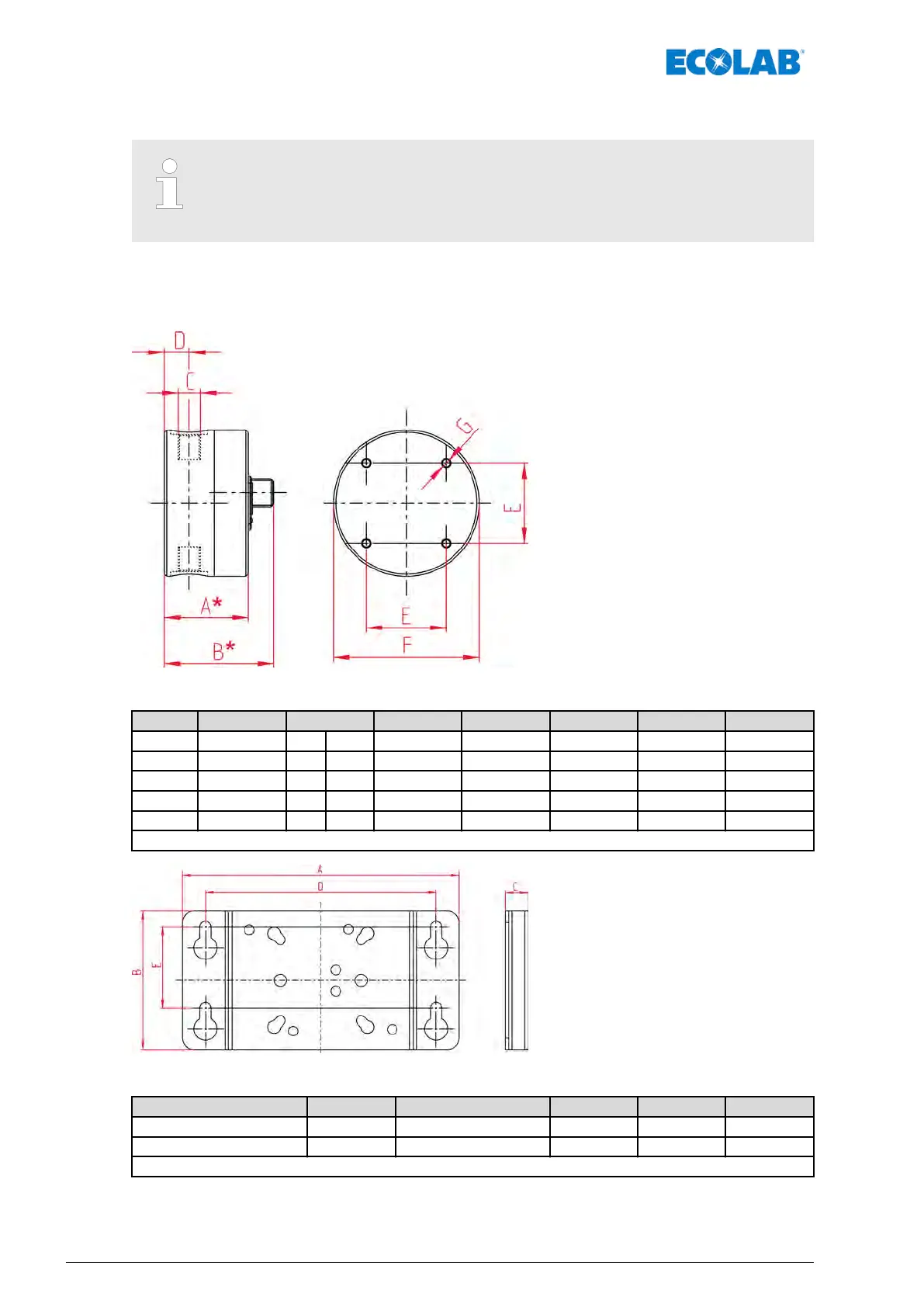

4.2 Abmessungen
Abb. 2: OGM
Typ A B C D E F G
00112 41 52 66 G 1/8“ 13 35 64 M4
00540 45 56 74 G 1/4" 17,8 40 73 M5
01200 53 64 82 G 3/4" 19 40 80 M5
02100 76 88,7 106,7 G 1 ¼" 30,5 60 108 M8
04500 76 88,7 106,7 G 1 ¼" 30,5 60 108 M8
*ohne / mit Winkelstecker des Anschlusskabels
Abb. 3: Konsole
Typ A [mm] B [mm] C [mm] D [mm] E
00112/00540/01200 120 60 10* 100 35
02100/04500 150 80 10 135 55
*Maße nicht gültig für PP- Ausführung
Installation
10417102601 Rev. 1-12.2019
