4.1 Remarques concernant l’installation
Pour éviter des inclusions d’air, le compteur doit être monté dans une
conduite de dosage ascendante et être purgé. L
’utilisation d’un filtre ou d’un
tamis est nécessaire pour le dosage de produits qui se cristallisent.
4.2 Dimensions

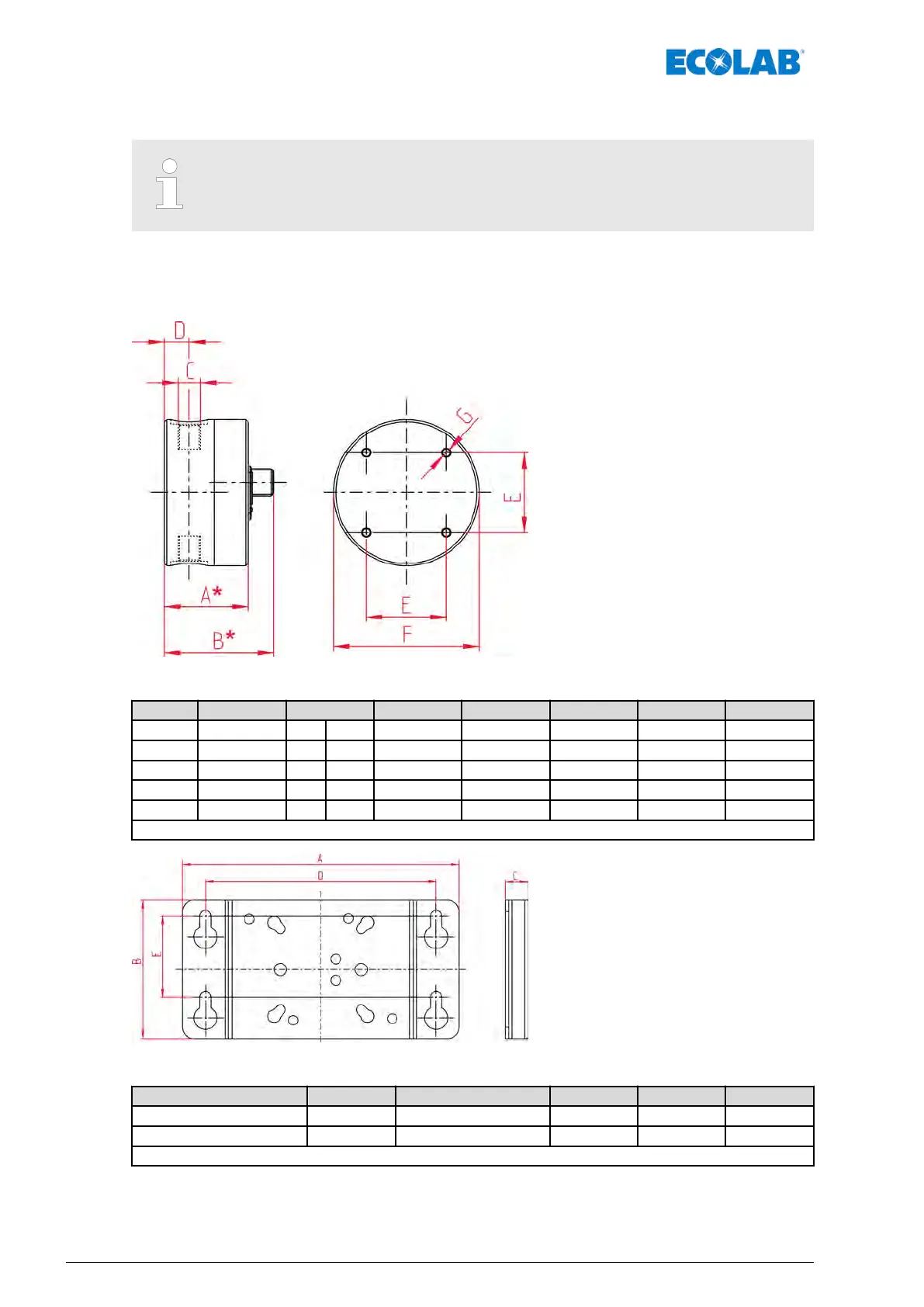

Fig. 2 : OGM
Type A B C D E F G
00112 41 52 66 G 1/8“ 13 35 64 M4
00540 45 56 74 G 1/4" 17,8 40 73 M5
01200 53 64 82 G 3/4" 19 40 80 M5
02100 76 88,7 106,7 G 1 ¼" 30,5 60 108 M8
04500 76 88,7 106,7 G 1 ¼" 30,5 60 108 M8
* sans / avec fiche coudée du câble de raccordement
Fig. 3 : Console
Type A [mm] B [mm] C [mm] D [mm] E
00112/00540/01200 120 60 10* 100 35
02100/04500 150 80 10 135 55
* Les dimensions ne sont pas valides pour la version PP
Installation
10417102601 Rev. 1-12.2019
