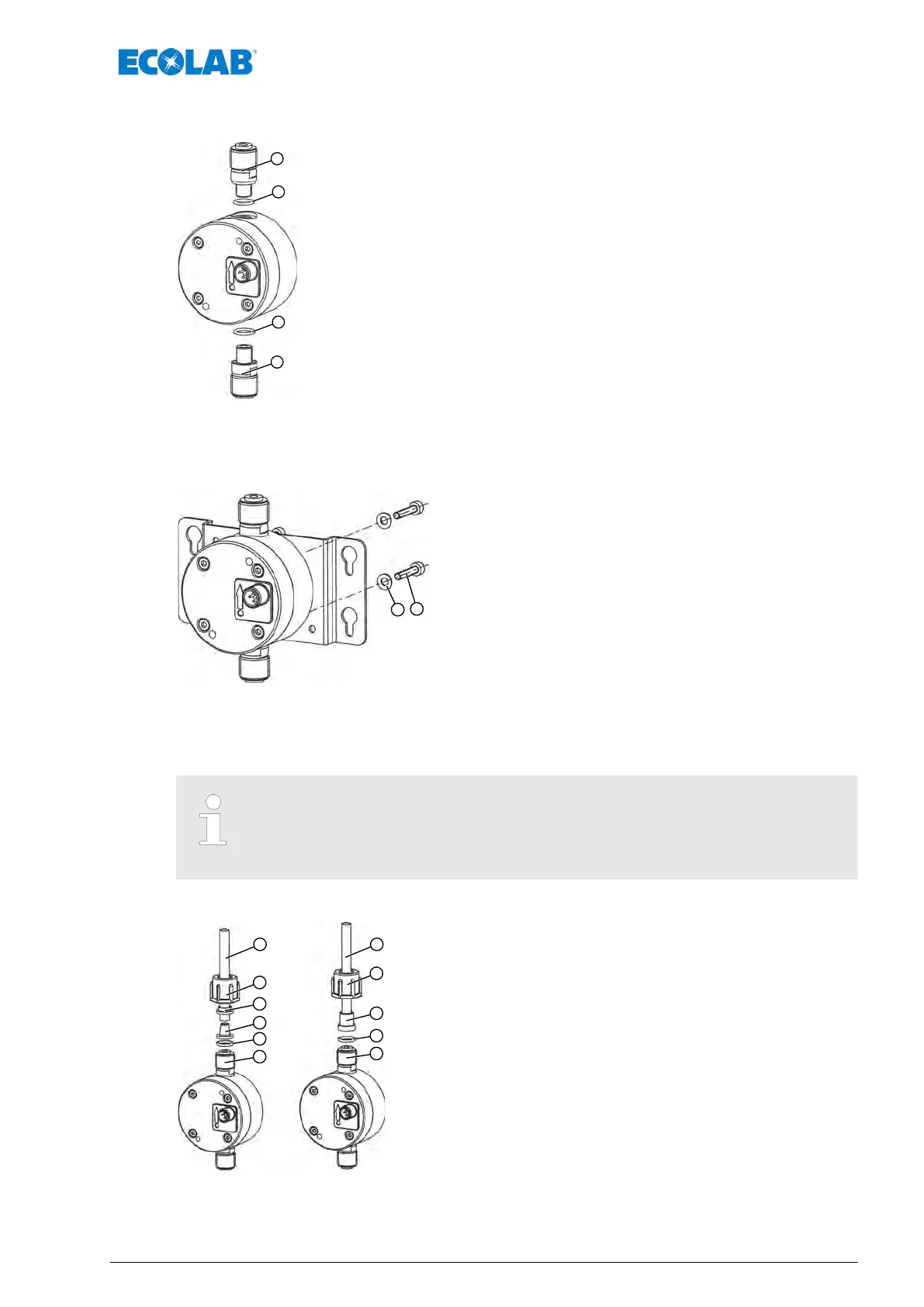

4.3 Montage de l’adaptateur de raccord
1
2
1
2
Monter les adaptateurs de raccord (pos. 1) pour l’OGM
PLUS
vendus comme accessoires
et placés sur le côté entrée et sur le côté sortie du compteur à roues ovales. Pour plus
d'informations, reportez-vous à la section « Accessoires » du mode d'emploi
(
Ä Chapitre 1.1 « Remarques sur le mode d'emploi » à la page 2).
Il faut veiller tout particulièrement à ce que les joints toriques associés (pos. 2) soient
installés dans la bonne position.
Au lieu des raccords de raccordement de tuyau, il est également possible de raccorder
directement un tuyau à l'aide d'un insert approprié.
4.4 Montage de la console
1
2
1 Rondelle
2 Vis
Fixez l'OGM
PLUS
à la console disponible comme accessoire
(voir chapitre « Accessoires » dans le mode d'emploi (
Ä Chapitre
1.1 « Remarques sur le mode d'emploi » à la page 2) à l'aide de
vis (pos. 2) et de rondelles appropriées (pos. 1).
L'OGM
PLUS
peut également être fixée directement sur un "mur de
montage" sans support.
4.5 Montage du tuyau flexible ou de la tuyauterie
L'OGM
PLUS
n'inclut pas les raccords de tuyau nécessaires et doit être
commandé auprès des accessoires en fonction de la taille (désignation du
type) (voir chapitre
« Accessoires » dans le mode d'emploi (
Ä Chapitre
1.1 « Remarques sur le mode d'emploi » à la page 2).
1
2
3
4
5
6
1a
2
3a
5
6
1 Liaison de tuyaux flexibles
1a Pipe Liaison de tuyauteries
2 Écrou-raccord
3 Pièce de serrage
3a Pièce insérée
4 Pièce conique
5 Joint T
orique
6 Écrou-raccord
Installation
