3 Construction / Description du fonctionnement
3.1
Construction

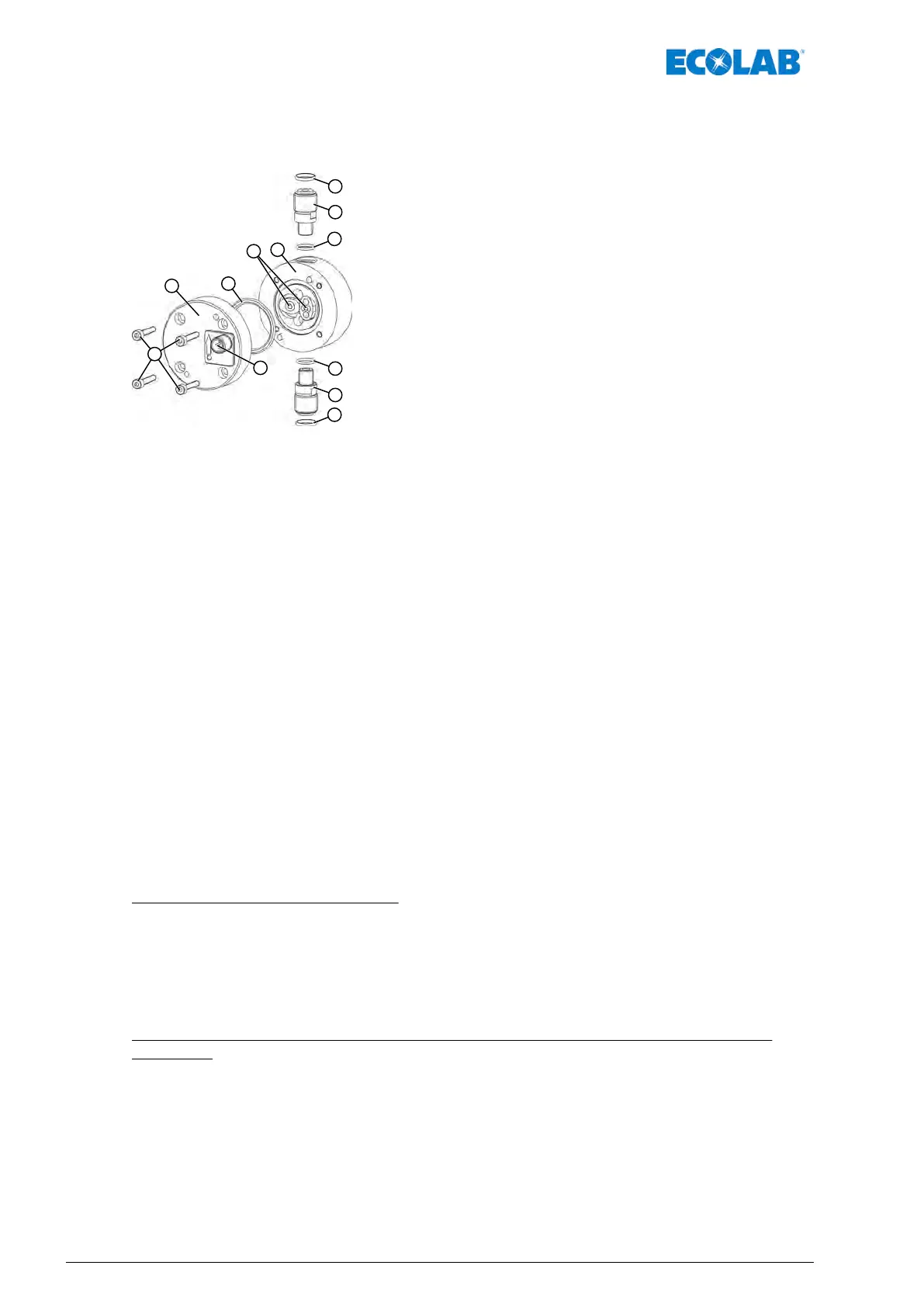

Fig. 1 : Construction
1 Joint torique pour adaptateurs de raccord
2 Adaptateurs de raccord
3 Vis de boîte
4 Sortie électronique
5 Couvercle
6 Joint Torique entre couvercle et boîtier
7 Roues Ovales
8 Boîtier de roues ovales
3.2 Description du fonctionnement
Le compteur à roues ovales OGM
PLUS
sert à la saisie volumétrique du débit des liquides
purs et propres (max. 1000 mPas, méthode de mesure: Brookfield).
Comme il s’agit d’un compteur volumétrique, il est également possible de saisir des
écoulements par pulsations ou par discontinuité.
C’est pourquoi ce compteur convient très bien pour mesurer le flux volumique généré par
des pompes à membrane qui fonctionnent par électromoteur
.
Le compteur à roues ovales OGM
PLUS
est équipé d’un dispositif automatique de
reconnaissance du sens d’écoulement. Des flux volumiques en direction arrière sont
mémorisés sans émettre d’impulsions. Des flux volumiques précédents en direction
arrière sont soustraits du prochain flux volumique en direction avant.
Un autre avantage du compteur à roues ovales OGM
PLUS
est sa capacité de calibrage.
De cette manière, on obtient la plus haute exactitude possible en tenant compte des
conditions d’utilisation.
Les avantages sont les suivants:
n raccordement direct á une EMP E60 (par Dongle-Box (cof
fret du module de protection)
ou Dongle-Card (carte mère du module de protection);
n le fonctionnement a lieu avec un nombre d’impulsions à haute résolution de
120 impulsions par tour de roue dentée; et
n la vitesse de rotation des roues dentées ovales est proportionnelle au débit;
Dans le cas d’une connexion à un système de saisie d’ordre supérieur (PLC ou
similaire):
n il existe la possibilité d’ajuster le nombre d’impulsions, au choix en impulsions par tour
ou en impulsions par litres ou en impulsions par ml. Réglage usine (nombre
d’impulsions en cas de raccordement à la commande supérieure)*)
n la sortie d’impulsions peut être commutée au choix entre PNP ou NPN
(la sortie est ajustée en usine sur PNP)*)
n seulement avec le logiciel d'additif compteur á roues ovales, Article-No. 280094
(EBS-No. 10200916) et W
indows logiciel
Construction / Description du fonctionnement
8417102601 Rev. 1-12.2019
