INSTALLATION
06/2020 79 NP-DK50 2V 50, 2x2V 110-A-5_06-2020-MD

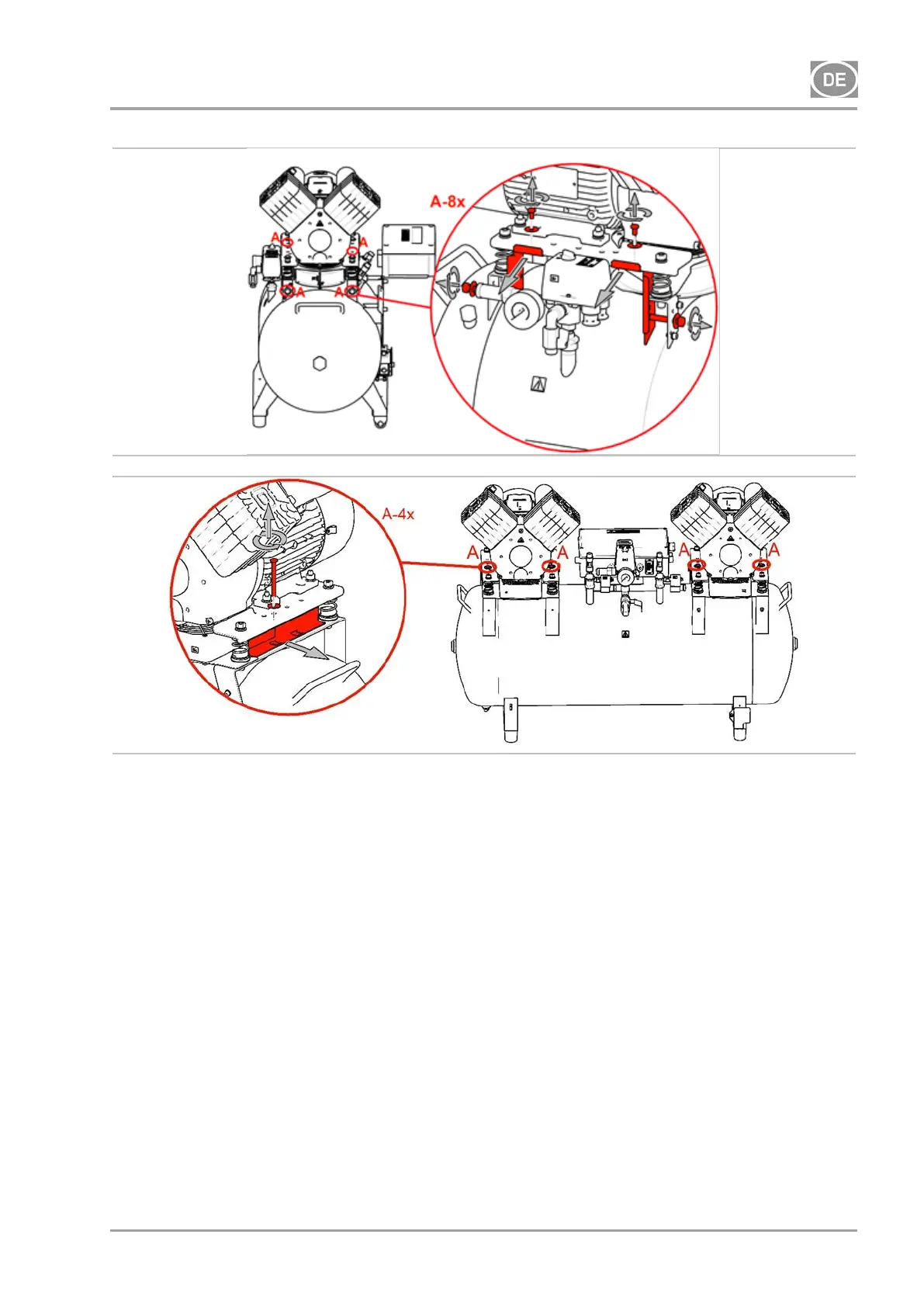

Abb. 5: Freischalten der Pumpe
10.2. Montage des Kompressors im Gehäuse
Demontage der Gehäusetür (DK50 2V/50S - Abb. 3)
Entfernen Sie die von 2 Schrauben gehaltene Tür und trennen Sie den Erdungsdraht.
Kompressoreinbau
Entfernen Sie die Anschlussleiste (33) vor dem Gehäuse.
Bevor Sie den Kompressor ohne den Trockner (DK50 2V/50) in das Gehäuse einsetzen,
befolgen Sie bitte Kapitel 12.3 für das Hinzufügen von Schallisolierungsschaum in das
Gehäuse.
Setzen Sie den Kompressor mithilfe des Positionierungsrollwagens (35) in das Gehäuse ein,
platzieren Sie die Anschlussleiste vor dem Gehäuse und justieren Sie die Position des
Kompressors so, dass die beiden „V“-Nuten der Anschlussleiste an den Kompressorfüßen
ausgerichtet sind.
. Damit wird der Kompressor in die richtige Position für das Gehäuse gebracht. Setzen Sie
den Kompressor nur so weit in das Gehäuse ein, dass Sie die Anschlussleiste installieren
können und der Kompressor der Installation nicht im Wege steht.
Setzen Sie den Kompressor mit einem Trockner in das Gehäuse ein, sodass der
