INSTALLATION
06/2020 83 NP-DK50 2V 50, 2x2V 110-A-5_06-2020-MD

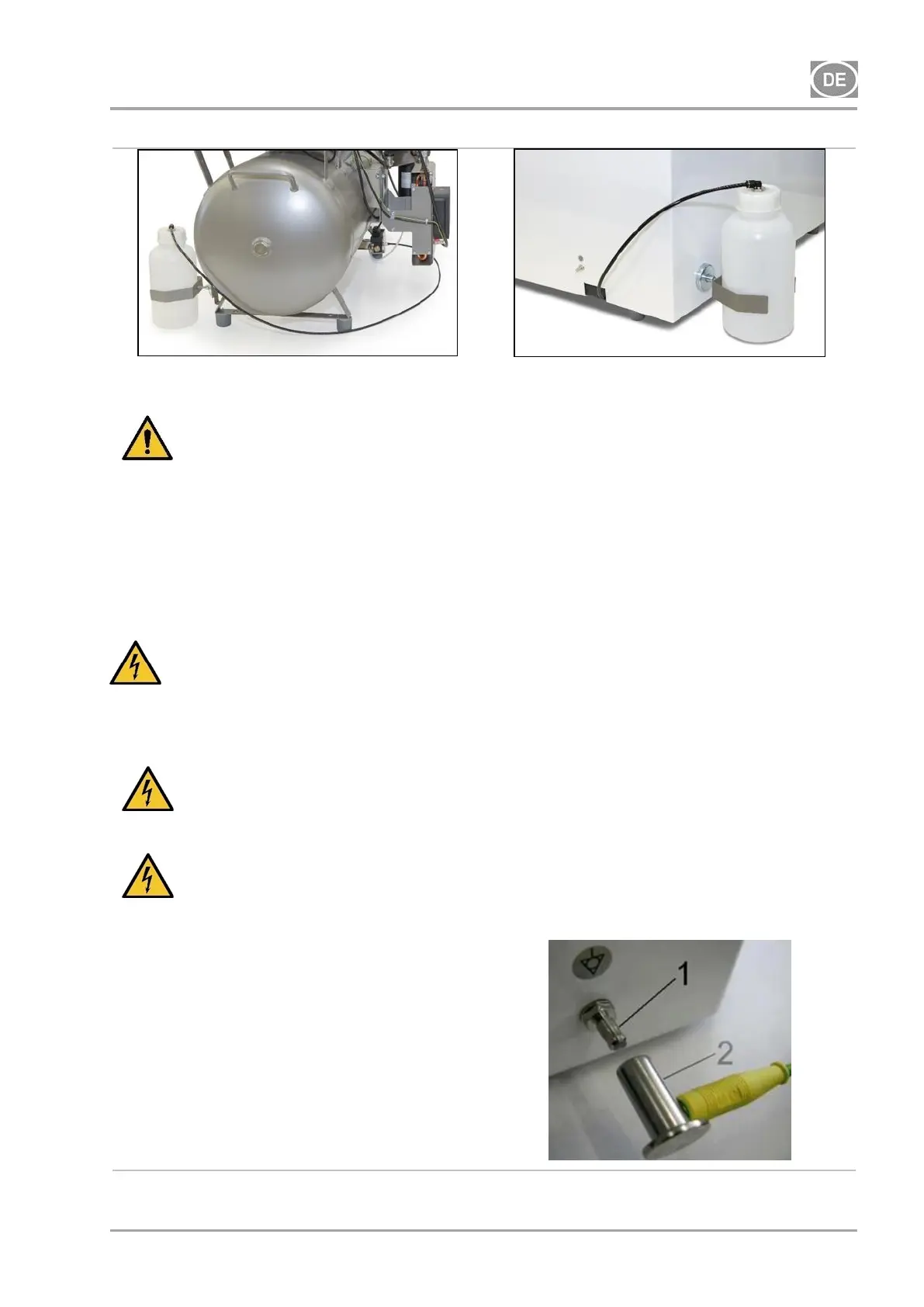

Abb. 10: Anschluss des Kondensatauffangbehälter
Führen Sie bei Kompressor-Modellen mit Trockner den Schlauch (1) durch die Öffnung an
der Rückwand des Gehäuses und verbinden Sie ihn mit dem Behälter.
Beschädigungsgefahr für Pneumatikkomponenten.
Druckluftschläuche müssen unbeschädigt sein.
12. ELEKTRISCHER ANSCHLUSS
Das Produkt wird mit einem Kabel mit Stecker und Erdungsstift geliefert.
Die Steckdose muss leicht zugänglich sein, damit das Gerät sicher vom Strom getrennt
werden kann.
Der entsprechende Schaltkreis muss in der Stromverteilung mit max. 16A geschützt sein
Alle relevanten elektrotechnischen Vorschriften am Aufstellungsort sind
einzuhalten. Die Netzspannung und Netzfrequenz müssen mit den Angaben auf
dem Geräteetikett übereinstimmen.
Brand- und Stromschlaggefahr.
Stromkabel dürfen nicht mit heißen Kompressorteilen in Berührung kommen.
Brand- und Stromschlaggefahr.
Stromkabel müssen unbeschädigt sein.
Verbinden Sie den
Potenzialausgleichsstift mit 6 mm (1)
mit dem Verteiler gemäß den gültigen
elektrotechnischen Vorschriften
Der Potenzialausgleichsstecker (2) ist
als Sonderzubehör nicht im
Lieferumfang enthalten.
Abb. 11: Potenzialausgleich
