EKOM DK50 2V/50 - Pneumtischer Anschluss

INSTALLATION
NP-DK50 2V 50, 2x2V 110-A-5_06-2020-MD 82 06/2020
11. PNEUMTISCHER ANSCHLUSS
11.1. Anschluss an den Druckluftausgang
 Ein Druckluftschlauch wird vom
Druckluftauslass (1) des Kompressors
zum Gerät geführt.
 Führen Sie bei im Gehäuse montierten
Kompressoren den Druckluftschlauch
durch die Öffnung in der Rückwand des
Gehäuses.

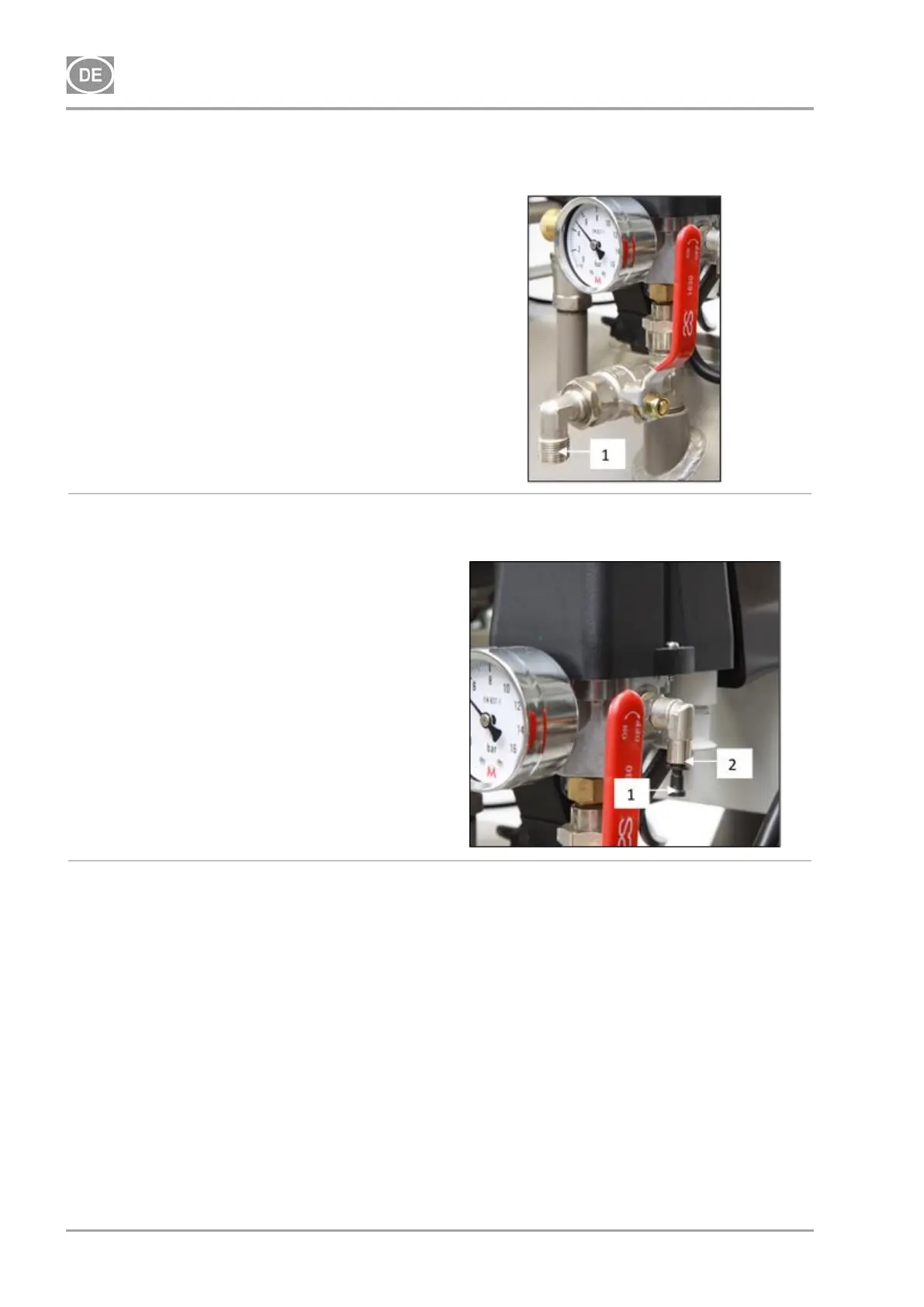

Abb. 8: Druckluftausgang
11.2. Verbinden des Schrank-Druckmessers mit dem Kompressor
 Entfernen Sie den Stopfen (1) von den
Gewinden (2) am Druckluftblock des
Kompressors
 Verbinden Sie den Schrank-
Druckmesserschlauch mit dem
Kompressor
Abb. 9: Verbinden des Schrank-Druckmessers mit dem Kompressor
 Führen Sie bei im Gehäuse montierten Kompressoren den Druckluftschlauch durch die
Öffnung in der Rückwand des Gehäuses. (Abb. 10).
11.3. Anschluss den Kondensatauffangbehälter
 Schließen Sie bei Kompressoren mit Trocknern den Kondensatablaufschlauch (1) an den
Kondensatbehälter an. (Abb. 10)
