10.4. Installation des Kondensatablassventils am Gehäuse (DK50 2x2V/110)
Installieren Sie für im Gehäuse montierte Kompressoren die Gewindearmatur mit dem Ventil (1) in
der Öffnung seitlich am Gehäuse und installieren Sie den PA-Schlauch mit Ø 8 / Ø 6 (2). Befestigen
Sie das andere Ende des Schlauchs am Anschluss (4) unterhalb des Luftbehälters, von dem das
Ventil (3) entfernt wird.
Verschließen Sie das Loch auf der gegenüberliegenden Seite des Gehäuses mit einem Stopfen mit
Ø 16,5.
Die Gewindearmatur mit Ventil ist standardmäßig im Lieferumfang enthalten. Das
Kondensatablassventil kann an beiden Seiten des Kompressorgehäuses installiert werden.

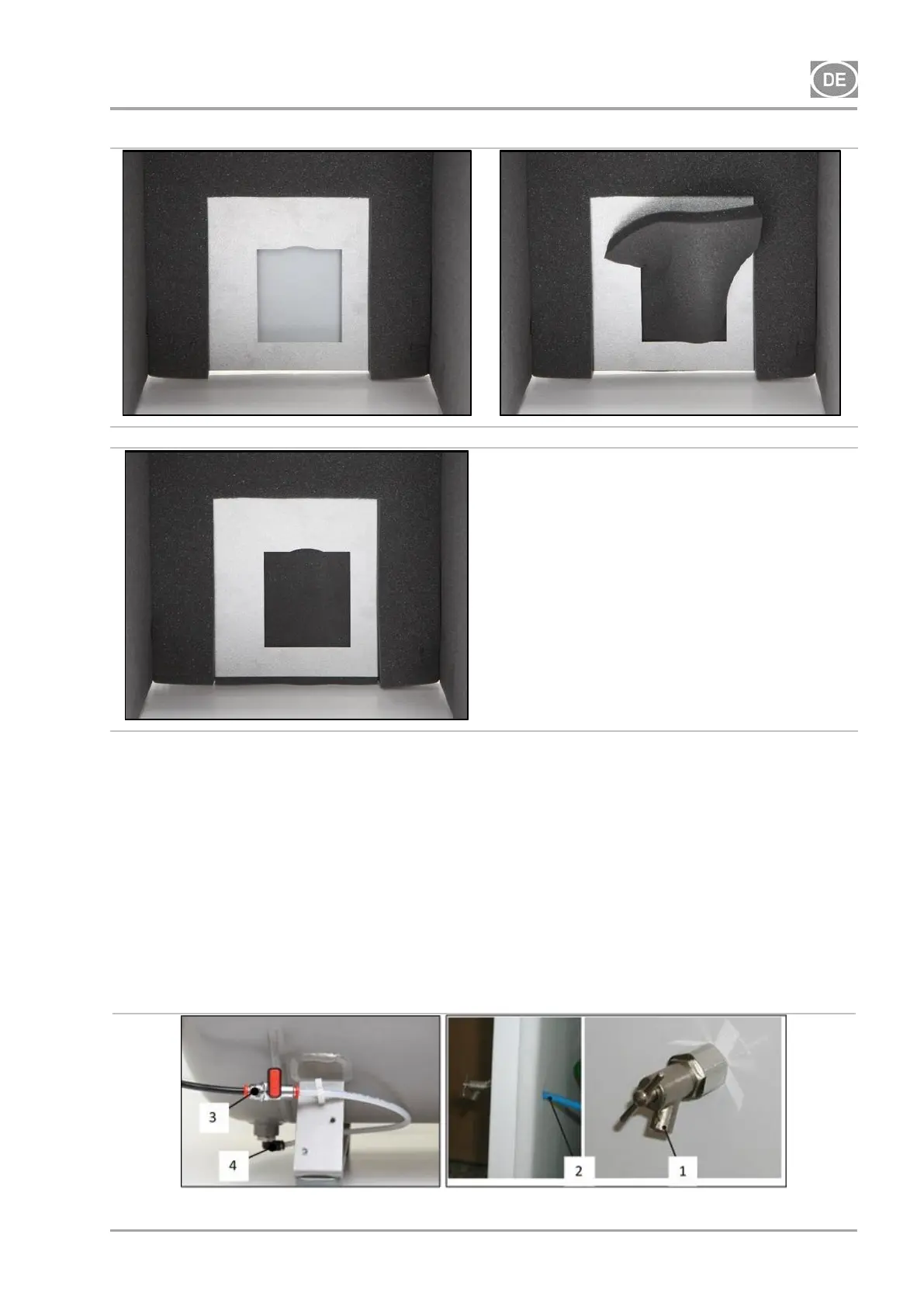

Abb. 7: Installation des Kondensatablassventils am Gehäuse
