⑤
（KM4*8）4pz
⑥
①
②
③
06

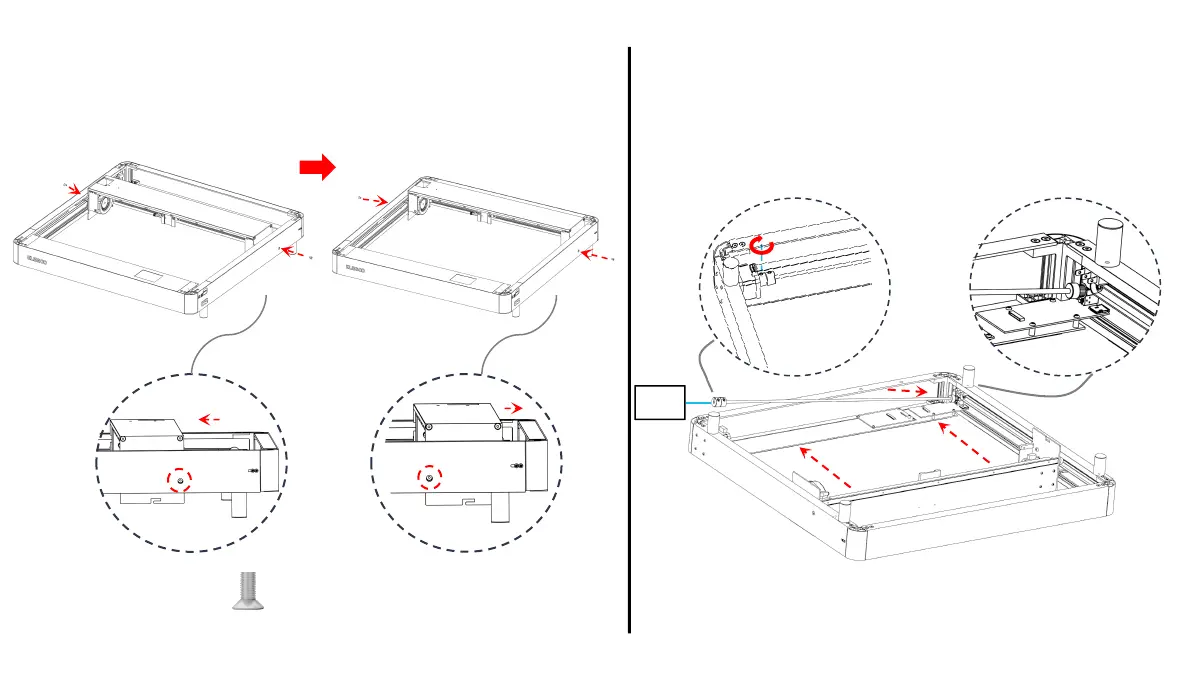

Ø Allineare i componenti dell’asse X con i rimanenti fori
ai lati della protezione. Una volta allineati, stringere le
viti per bloccarli.
Ø Installare l’assieme dell’asse X:
① Durante l’installazione, appoggiare l’assieme dell’asse X alla
protezione anteriore. (mantenere l’asse X orizzontale)
② Far passare la ruota attraverso la cinghia sincrona e fissarla al
cuscinetto.
③ Connettere il giunto con l’albero motore e stringere le viti per
fissarlo. (allentare le viti del giunto per l’installazione)
52
