⑤
（KM4*8）4pcs
⑥
①
②
③
06

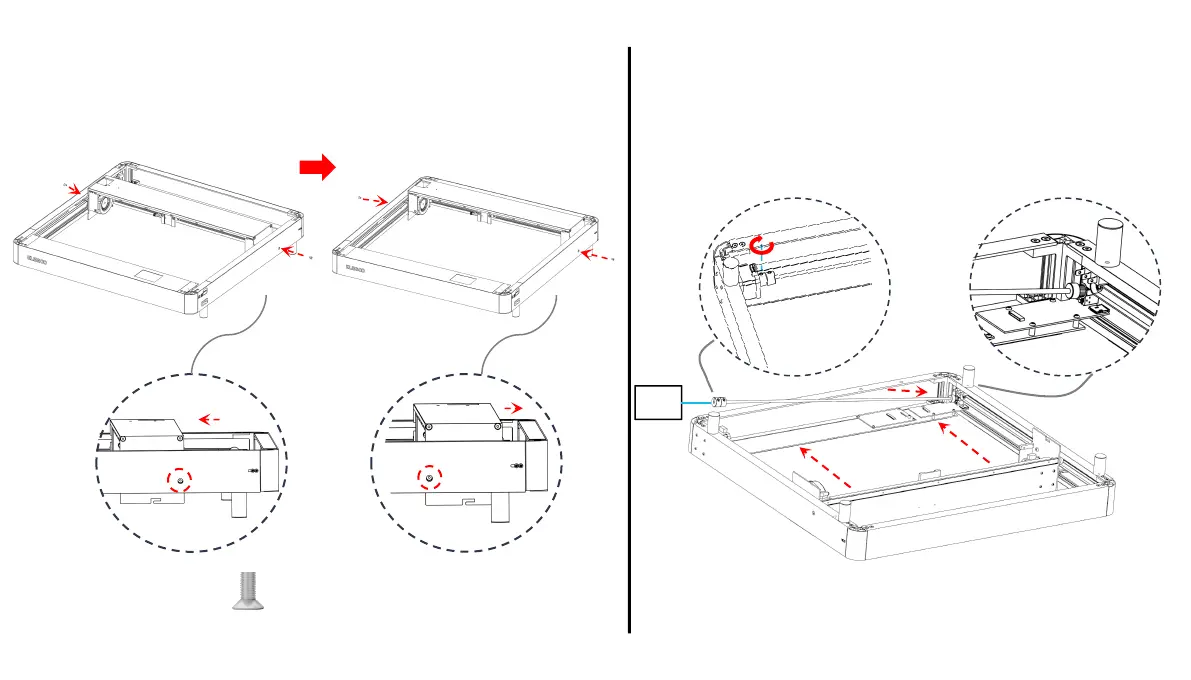

Ø Alignez les pièces de l'axe X avec les trous restants
sur les côtés du déflecteur. Une fois l'alignement
réalisé, serrez les vis pour le fixer.
Ø Installer l’axe:
① Lors de l'installation, faire glisser l'ensemble de l'axe X contre le
déflecteur avant. (maintenir l'axe des X à l'horizontale)
② Passer la roue crantée à travers la courroie et la fixer sur le palier.
③ Relier l'accouplement à l'arbre du moteur et serrer les vis pour le
fixer. (desserrer les vis de l'accouplement lors de l'installation)
