7
2. Installation und Konfiguration
2.1 Lieferumfang
Das Paket enthält folgendes:
PTZ Dome (Dome-Kamera)
Betriebsanleitung (dieses Dokument)
Modulkabel
Schnittstellenplatine
Zubehör-Kit zur Installation des PTZ Domes
Bohrschablone

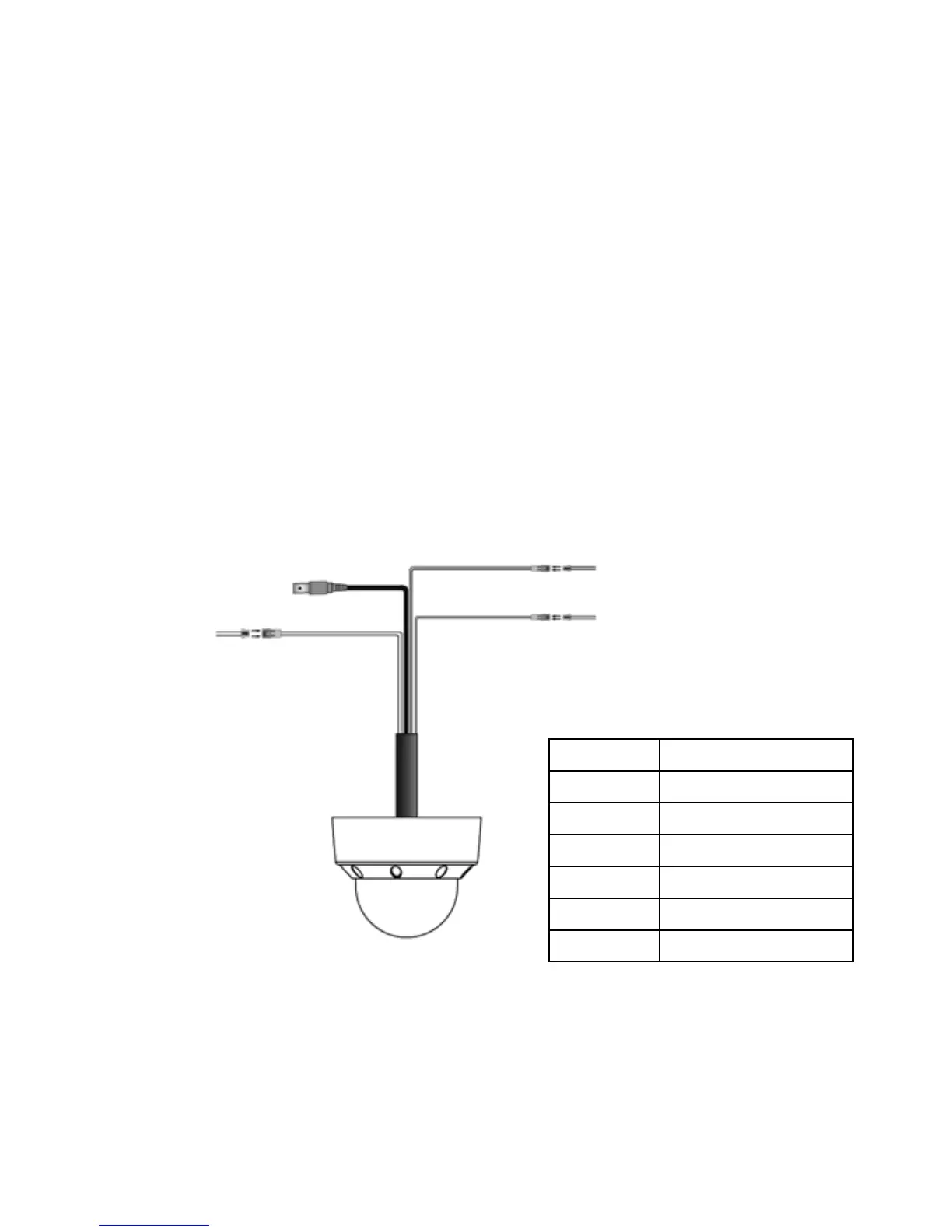

2.2 Grundinstallation
Videoausgang
Spannungseingang
(3P-Anschluss)
24VAC/12VDC
RS-485 (2P-Anschluss)
zu RS-485 Schnittstelle
zum Sensor
Alarmeingang (2P-Anschluss)
Videokabel
HINWEIS: Beachten Sie bei der Verkabelung bitte Folgendes:
• Beim RS-485-Kabel (ALARM IN) muss der Leiter isoliert werden, damit
er nach dem Anschluss nicht freigelegt bleibt.
• Halten Sie beim Video-Kabel den metallischen Teil des BNC-
Verbinders von allem anderen Metallmaterial fern.
Farbe Beschreibung
Schwarz 485 (+)
Braun 485 (–)
Rot 24VAC / 12VDC
Orange 24VAC / 12VDC
Blau ALARM COMMON
Violett ALARM IN
Beschreibung - Kabelanschlüsse
