XF Rev: 5, 2008-10-06 Side 16

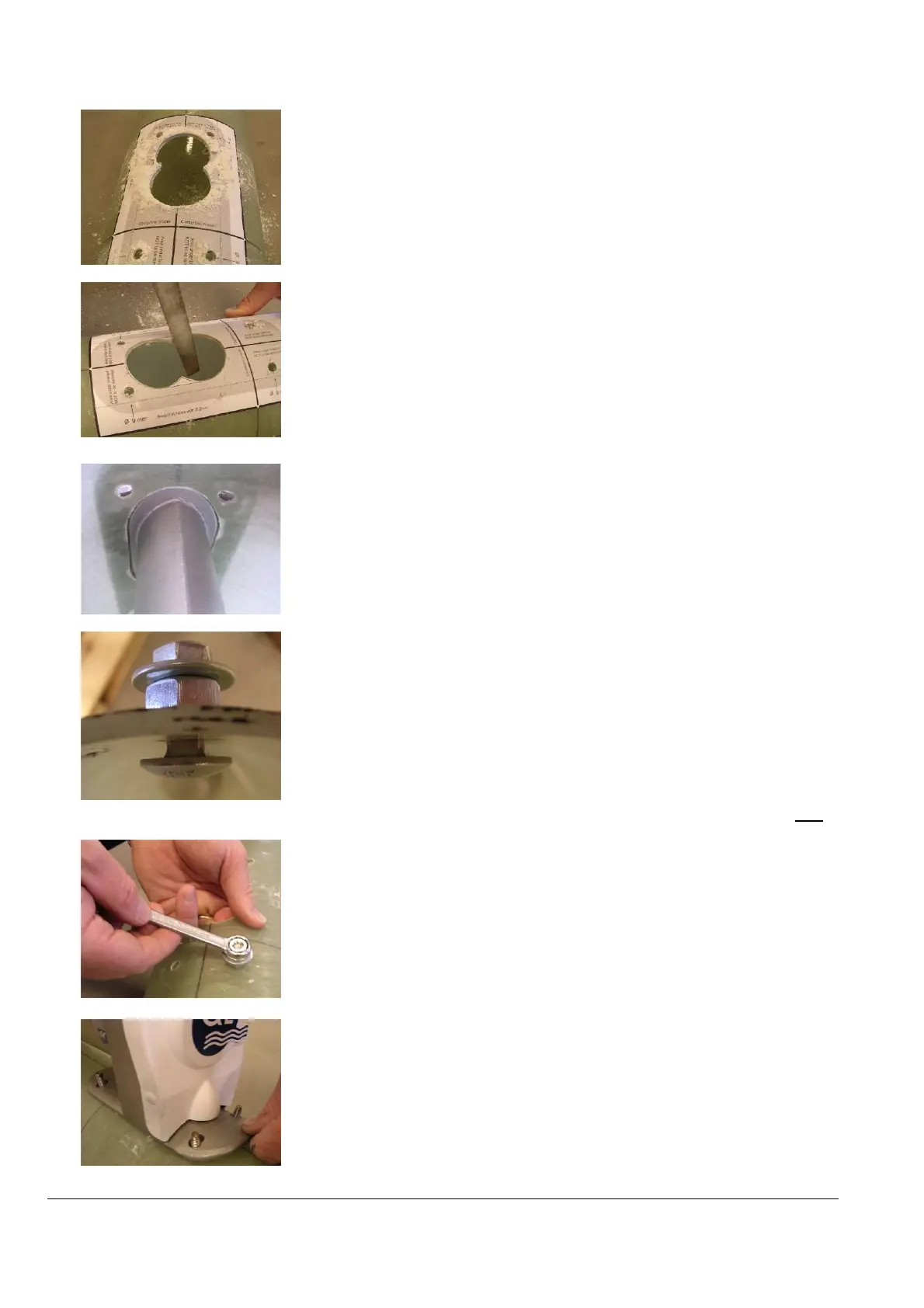

• Innføringshull før tilpassing
• Fjern alt materiale som er til overs etter boring, slik at hullet
tilpasses boremalen og passer til thruster braketten.
• Støvsug og tørk bort støv og materialrester.
• Fjern boremalen før installasjon.
5.2.6 Testmontasje (I)
• Prøvemonter braketten provisorisk uten bolter. Fin-juster hullet
med en fres eller fil om nødvendig.
5.2.7 Montasje av festebolter
• Legg på anbefalt tetningsmasse i hullene for boltene.
• Boltene må festes fra utsiden av tunnelen (innvendig i båten).
• Bruk vedlagt avstandsmutter, tilhørende skive og mutter M8 til å
presse på plass festeboltene som vist på bildet.
• Trekk til mutteren forsiktig slik at bolten fester seg i hullet i
tunnellen.
• Fjern deretter avstandsmutteren, skiven og M8 mutteren.
• NB! Sett inn de ytterste gjengene på bolten med fett. Det skal ikke
være fett på på kontaktflaten mellom boltens hode og tunnelen.
• Benytt 13 mm fastnøkkel til å trekke til og feste M8 boltene.
5.2.8 Test montasje (II)
• Monter thrusterenheten og propellen provisorisk. Det kan være
nødvendig å dreie propellen slik at denne kan passere
boltehodene innvendig i tunnelen.
• Ikke monter medbringer-pinnen, skive og propellmutter ennå.
• Propellen skal kunne rotere fritt innvendig i tunnelen uten å komme
i kontakt med denne.
