Engbo XForce Series - Innbygningsmål Xforce Kontrollenhet; Installasjon; Tunnel Installation

XF Rev: 5, 2008-10-06 Side 9

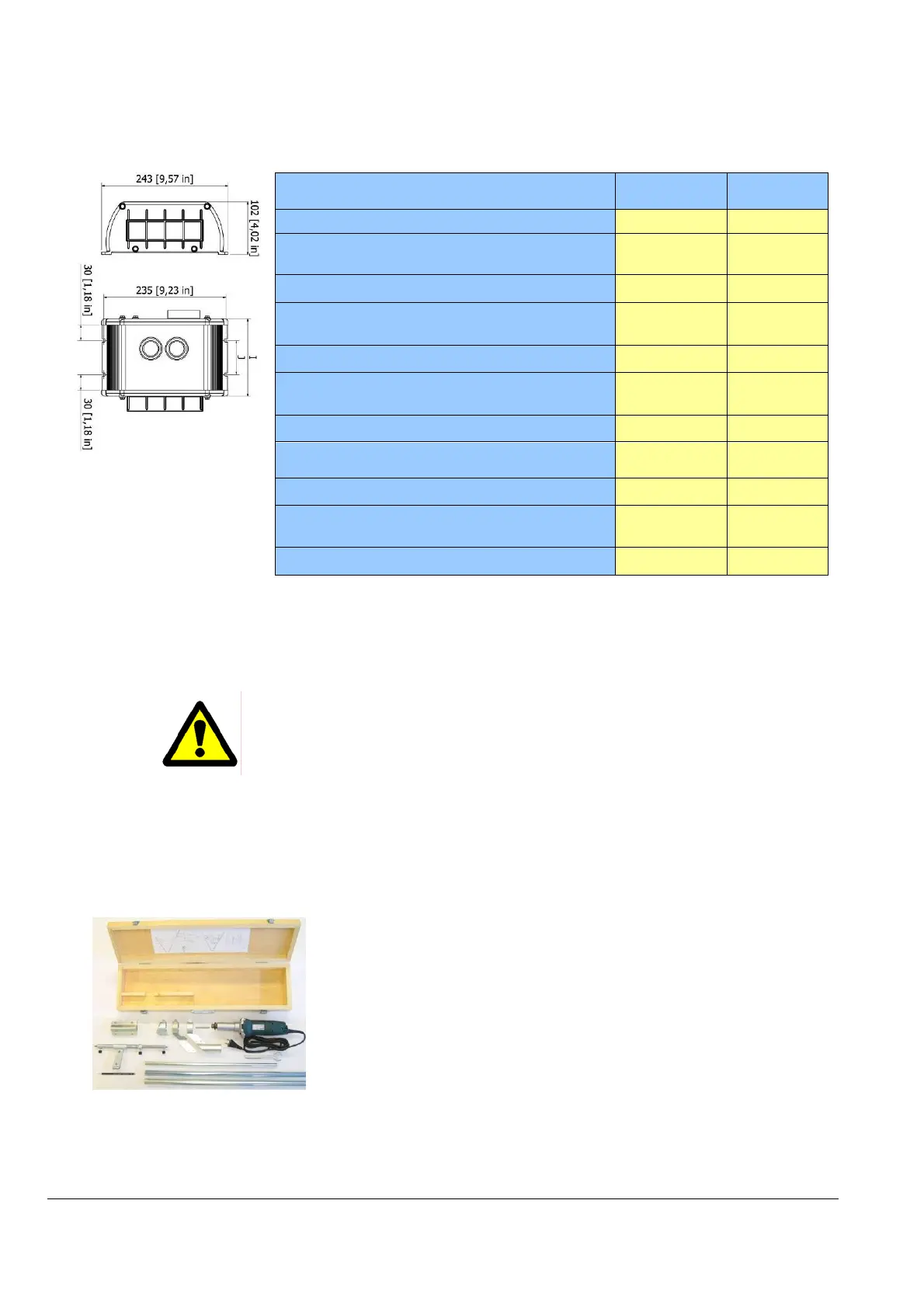

3.3 Innbygningsmål XForce kontrollenhet
XForce Thruster I J
XF 20 / relestyring
150 66
XF 20 / elektronisk transistorsyring med
intgerert radiomottaker for fjernkontroll
150 66
XF 40 / relestyring
150 66
XF 40 / elektronisk transistorsyring med
integrert radiomottaker for fjernkontroll
195 111
XF 60 / relestyring
150 66
XF 60 / elektronisk transistorsyring med
integrert radiomottaker for fjernkontroll
215 131
XF 75 / relestyring
150 66
XF 75 / elektronisk transistorsyring med
integrert radiomottaker for fjernkontroll
215 131
XF 90 / relestyring
150 66
XF 90 / elektronisk transistorsyring med
integrert radiomottaker for fjernkontroll
215 131
XF 130 / relestyring
195 111
Alle mål i tabellen oppgitt i mm.
4 INSTALLASJON
4.1 Tunnel installation
ADVARSEL!
Vennligst studer følgende instruksjoner nøye før installasjon.
• Thrusteren må ikke installeres i omgivelser hvor eksplosive eller
brennbare gasser kan forekomme.
• Produsenten påtar seg intet garantiansvar for installasjonen av
tunnelen eller tilhørende deler. Autorisert installatør må utføre
arbeidet og har ansvar for installasjonen.
VIKTIG! Benytt kun original XF tunnel.
4.1.1 Verktøysett
Spesialverktøysett for fresing av tunnelhull i skrog
Effektiviserer og korter ned tiden for montasje av tunnelen vesentlig.
Består av:
• Passer som benyttes til å lokalisere tunnelens senter punkt på
en enkel måte.
• Elektrisk freseverktøy, inkludert senter rør, for utfresing av hull i
skroget.
• Adaptere for relevante dimensioner.
For ytterligere informasjon, spør din lokale forhandler eller kontakt
Engbo AS direkte.
