XF Rev: 5, 2008-10-06 Side 22
• For å minimere spenningsfall skal alle koblinger mellom batterikablene
og terminaler kobles kobber til kopper (eller kopper til messing). Dersom
det skal benyttes skive mellom kabelsko og treminal skal denne være av
kobber eller messing.
• Alle kabler mellom kontrollenheten (MCU) og thruster motoren skal være
så korte som mulig. Maksimum kabellengde er 1.5 m (5 ft.). Minimum
krav til kabelisolasjon er 105
0
C (221
0
F).
6.8 Tilkobling av sikring

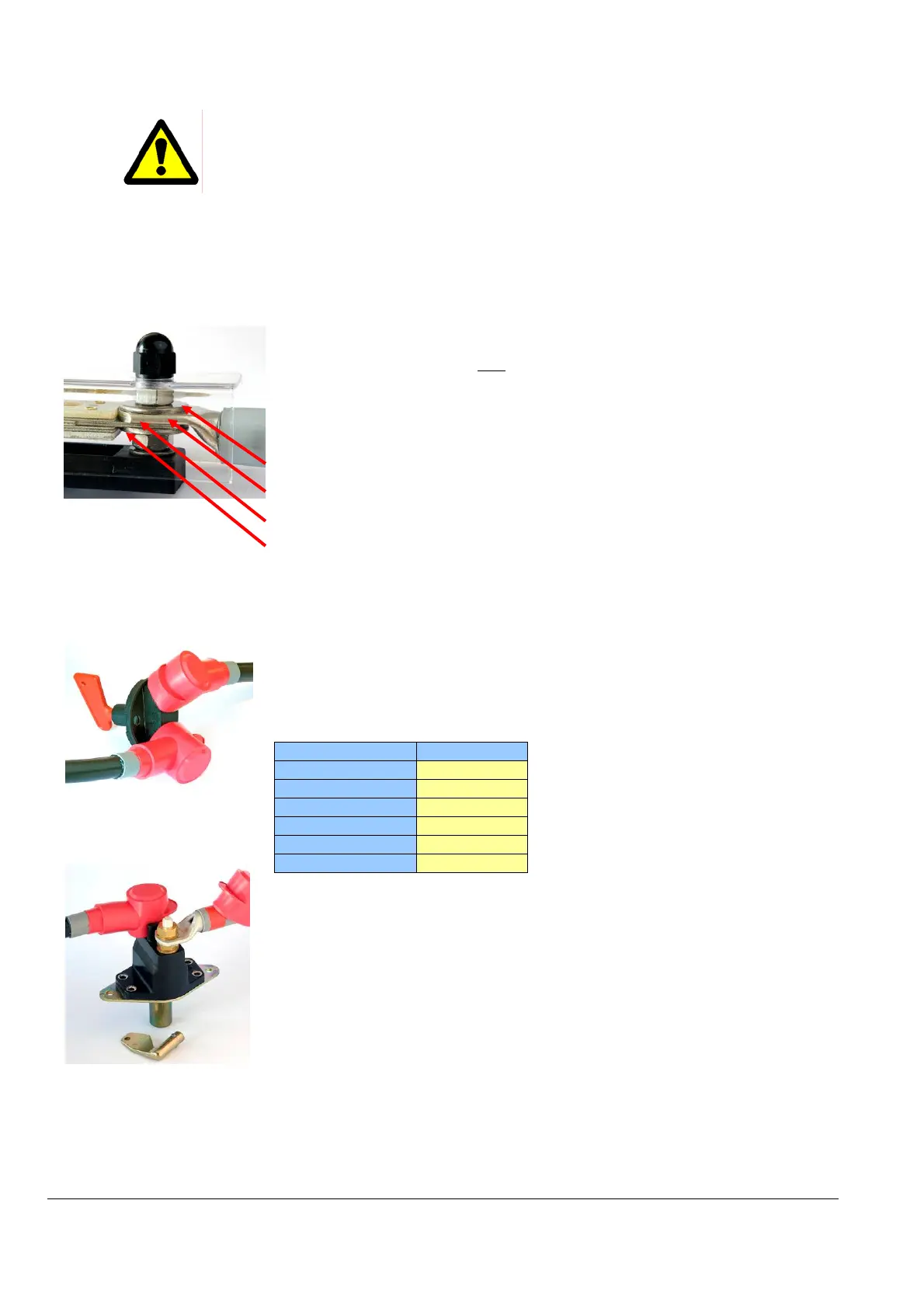

• Bildet viser korrekt kobling av batterikablene til sikringsholderens
terminal. Sikringen skal monteres direkte over og i kontakt med
kabelskoen. Det skal ikke
være skive eller mutter mellom disse.
• Det skal være skiver tilpasset kabelskoen på begge sider. (Bruk store
skiver når store kabelsko benyttes.)
• Anbefalt tiltrekkingsmoment (M8 A4): 20Nm.
• Plastikkdekselet festes med plastikk muttere.
Skive med tilstrekkelig diameter.
Kabel sko
Sikring
Skive med tilstrekkelig diameter.
6.9 Anbefalt hovedstrømsbryter
Hovedstrømsbryter 12-00050
Thruster model Art. nr.
XF 20
12-00050
XF 40
12-00050
XF 60
12-00087
XF 75
12-00087
XF 90
12-00087
XF 130
12-00087
Hovedstrømsbryter 12-00087
6.9.1 Hovedstrømbryter terminal
Hovedstrømsbryter terminalen må isoleres som vist på bildene til venstre. F. eks.
ved å benytte gummi hetter eller hette muttere av plast.
