XF Rev: 5, 2008-10-06 Side 18
6 ELEKTRISKE KOBLINGER
VIKTIG!
• Elektriske installasjoner må utføres av fagutdannede personer.
• Ansvaret for installasjonen hviler i sin helhet på montøren.
• For å unngå redusert skyvekraft og funksjonsfeil må batteri kapasitet, kabel lengder og
dimensjoner som et minimum følge anbefalinger iht. tabell 7.9.
• Feil som har sin årsak i at nevnte anbefalinger ikke er fulgt dekkes ikke av
leverandørens garantiansvar.
• Batteri kapasitet:
Se XForce Thruster anbefalinger 7.9.
• Anbefalt hovedstrømbryter:
XF 20 og XF 40: Delenr. 12-00050
XF 60, XF75, XF 90 og XF 130: Delenr. 12-00087
ADVARSEL:
• All form for elektrisk installasjon skal utføres med all strøm avslått.
• Pass fingrene når thrusteren testes!
• Kontroller at det ikke er fremmede gjenstander i tunnelen før testing starter.
• Kontroller at batteriet er tilstrekkelig ladet før testing.
• XForce thrusteren skal kun brukes i vann.
• Ikke fjern dekselet til drivremmen når strøm er tilkoblet.
• Pluss kabelen til batteriet skal kobles via anbefalt sikring og hovedstrømbryter (Se pkt.
7.10.)
• NB! Alle kabler mellom styrings-enheten (MCU) og thruster motoren skal være så korte
som mulig for at maksimal skyvekraft skal kunne oppnås.
• Det er ingen øvre begrensning på kabel dimensjon eller batteri kapasitet.

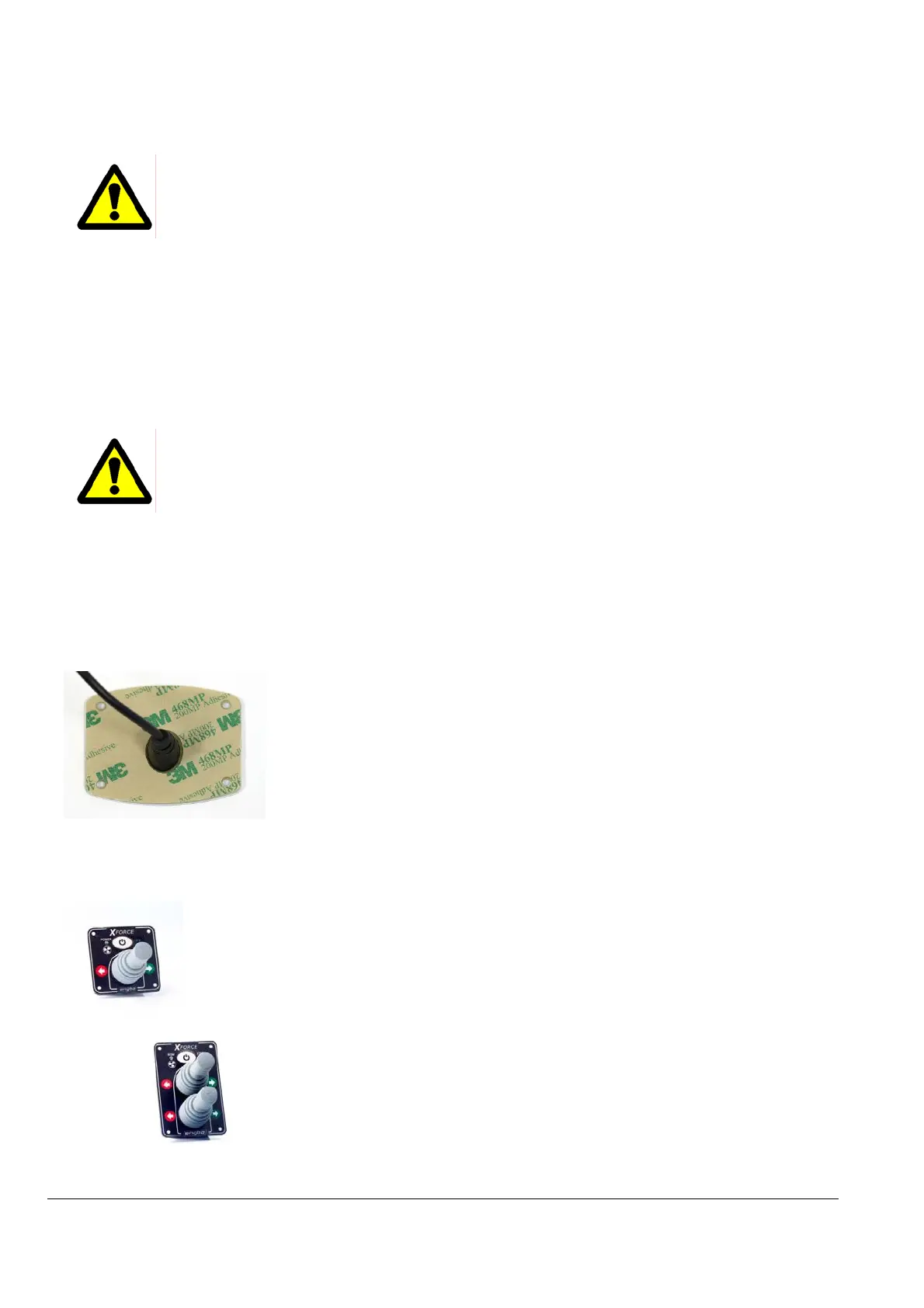

6.1 Montasje av touch panel
• Finn et egnet sted å plassere panelet.
• Bor et 15 mm hull for kabel og strekkavlaster.
(NB! Bildeeksempel kan avvike noe fra levert vare.)
• Træ kabelen gjennom hullet. Rengjør underlaget. Fjern folien på
baksiden av panelet, og lim fast panelet på underlaget.
• Om ønskelig kan panelet festes med vedlagte skruer. Benytt hullene i
panelets hjørner.
• Trekk lett til slik at ikke panelet skades.
• NB! Vær nøye med å plassere panelet rett før det limes fast.
6.2 Montasje av joystick (enkel/dobbel)
Leveres med:
• Joystick med pakning og tilkoblingsplugg.
• Boremal
• Festeskruer
• Montasjeveiledning
