HCS Manuel d’installation et d’utilisation
L3 (NON UTILISÉ)
L2
L1
TERRE
NEUTRE
(NON UTILISÉ)
120V 208V
120V
L1
L2
NEUTRE
(NON UTILISÉ)
120 V
120 V
TERRE
240V

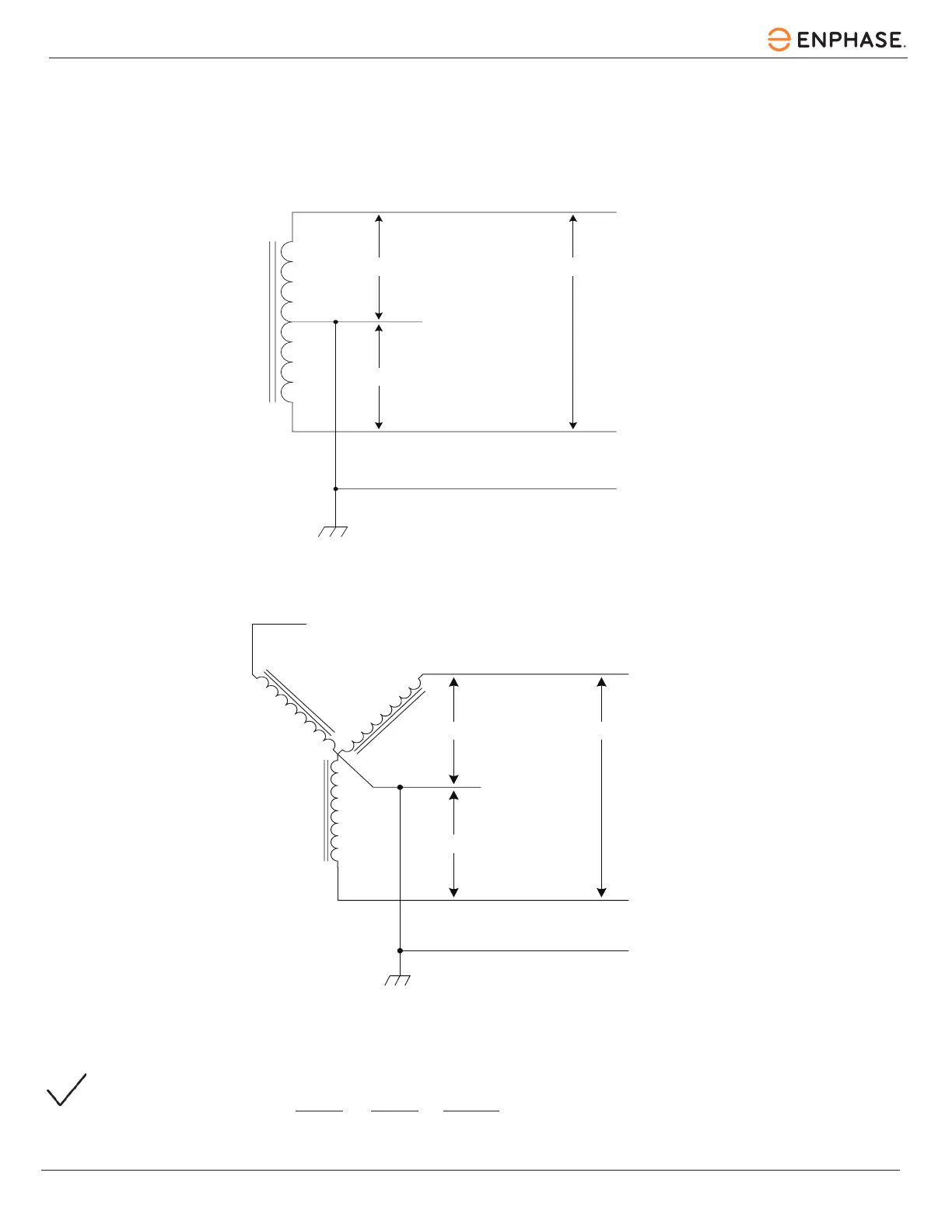

Figure 3 : Monophasé 220 V/240 V
Les schémas suivants illustrent les trois connexions secondaires de transformateurs de
service les plus courantes en Amérique duNord.
Figure 4 : Triphasé 208 V, raccordé en étoile
NOTE : Avec un secondaire raccordé en étoile, deux branches quelconques peuvent être utilisées pour fournir
208 V au HCS. Par exemple, L1 & L2, ou L1 & L3, ou L2 & L3. Laissez la colonne inutilisée ouverte. Ne le connectez pas
à une barre neutre ou à la terre. Assurez-vous que le point central est relié à la terre quelque part dans lesystème.
