HCS Manuel d’installation et d’utilisation
120 V
120 V
240 V
NEUTRE
(NON UTILISÉ)
L1
L2
TERRE
L3 (NE PAS UTILISER !)

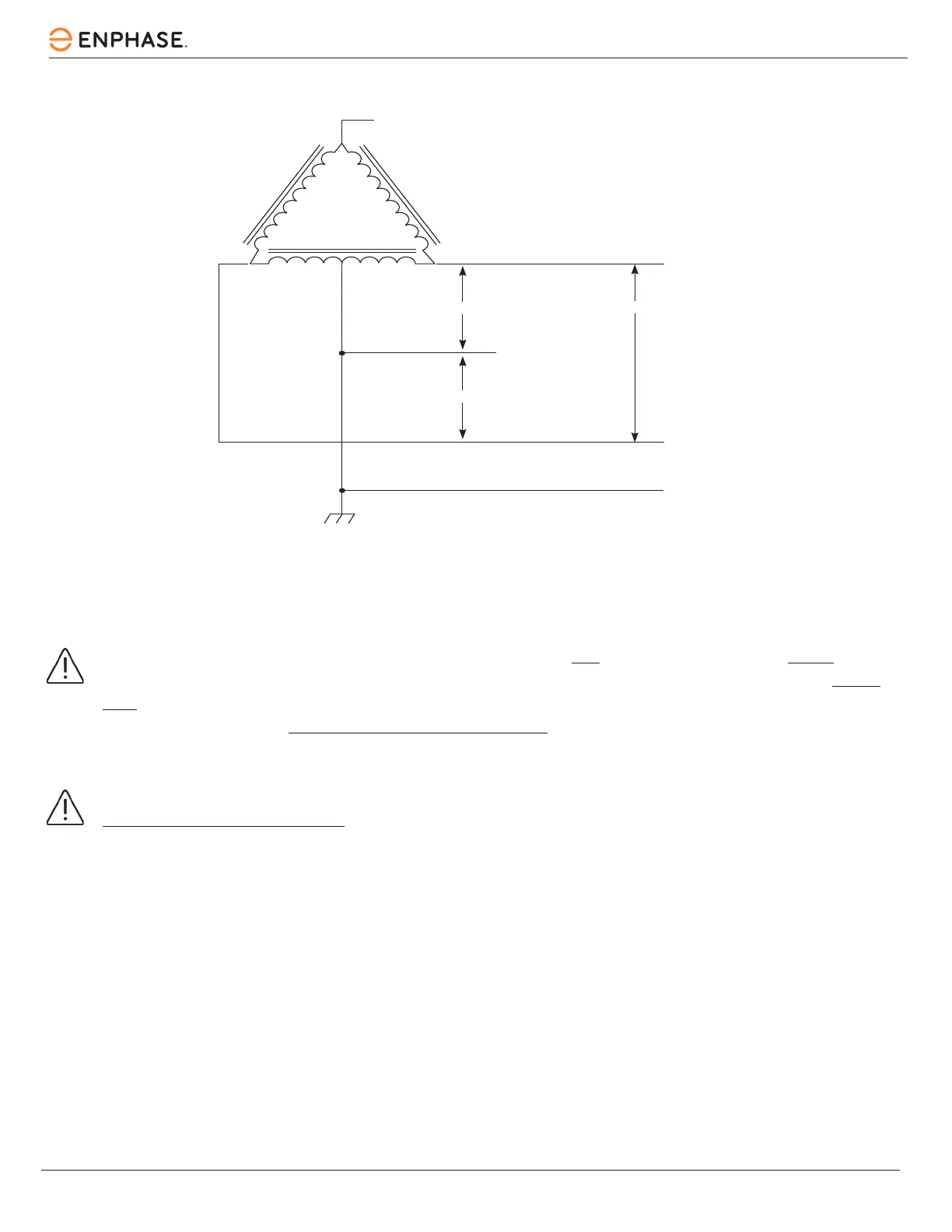

Figure 5 : Triphasé 240 V, raccordé en triangle, avec prise médiane sur une colonne
ATTENTION : Dans le cas du raccordement en triangle, une colonne doit doit être placée au centre. Seules les
deux phases situées de part et d’autre de la prise médiane peuvent être utilisées. Les deux phases doivent toutes
deux mesurer 120 V au Neutre. La troisième ligne (L3) du triangle est de 208 V, par rapport au neutre, et est
parfois appelée « stinger ». N’utilisez pas cette troisième ligne ! Consultez la documentation du fabricant du
transformateur pour vous assurer que la colonne unique peut fournir la puissance requise.
ATTENTION : Un secondaire de transformateur triphasé raccordé en triangle sans prise médiane sur une branche
ne peut pas être utilisé avec l’EVSE. Aucun point «Neutre» n’est disponible pour être connecté à la terre pour la
protection contre les défauts à la terre. L’EVSE ne permettra pas au contacteur de se fermer s’il ne détecte pas la
présence d’un l de terre connecté à un point «Neutre» sur le secondaire du transformateur.
