Порядок встановлення - Внутрішній блок

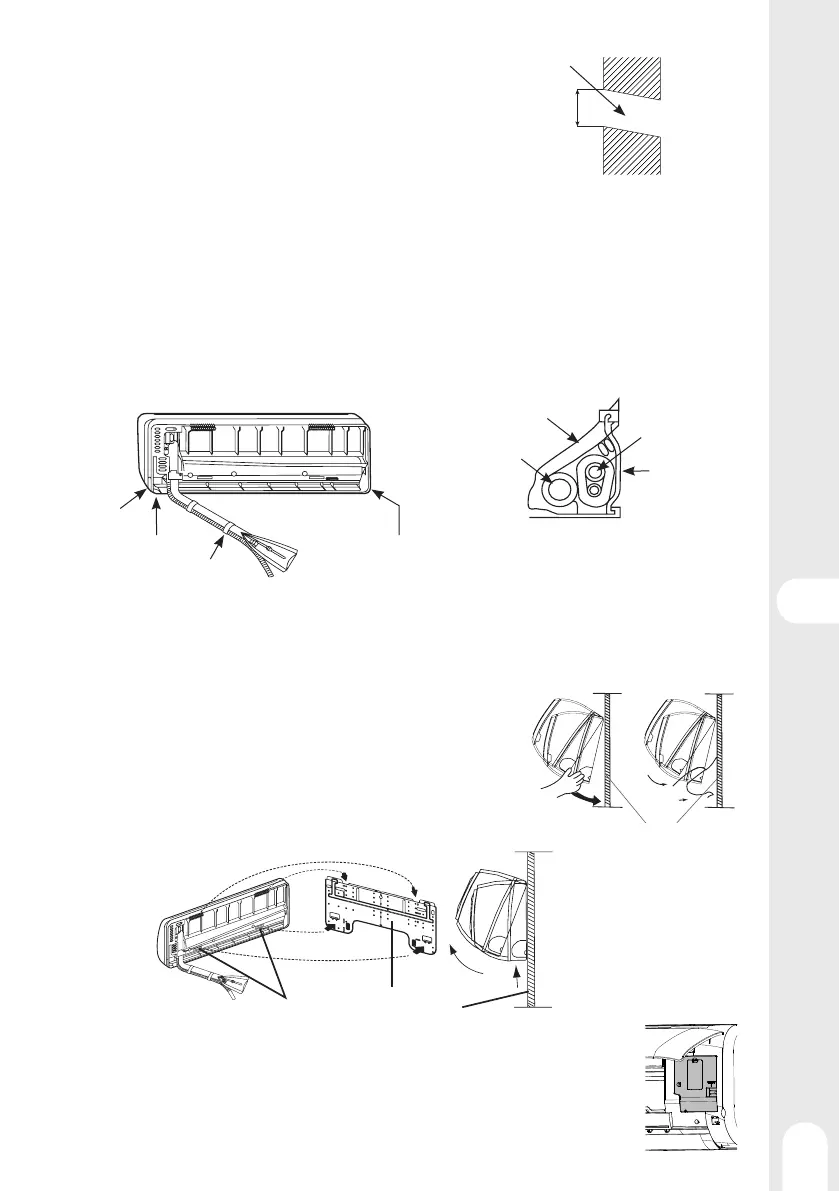

Свердління отвору в стіні
1 - Зробіть отвір діаметром 60 мм із невеликим нахилом назовні.
2 - Встановіть чашку для труб, після цього зашпаклюйте це місце
шпаклівкою.
∅ 60 mm
Внутрішня
сторона
Зовнішня
сторона
Отвір в
стіні
Встановлення внутрішнього блоку
• Прокладання труб ззаду
• Приставте труби та зливний шланг, після чого закріпіть їх клейкою стрічкою
• Прокладання труб з лівого заднього боку
• При встановленні труби з лівого боку за допомогою плоскогубців видаліть запобіжну заглушку труби.
• При встановленні труб з лівого заднього боку, згинайте труби відповідно до напрямку труб до позначки в отворі для лівого
заднього трубопроводу, який позначений на теплоізоляційних матеріалах.
1 - Вставте зливний шланг в отвір на теплоізоляційних матеріалах внутрішнього блоку.
2 - Вставте кабель живлення внутрішнього/зовнішнього блоку через тильну сторону внутрішнього блоку та витягніть його з
передньої сторони, після цього встановіть з'єднання.
3 - Змажте розвальцовані з'єднання компресорним маслом і з'єднайте труби. Ретельно закрийте з'єднувальну ділянку
теплоізоляційним матеріалом та закріпіть клейкою стрічкою.
Заглушка для
прокладання труб
з правого боку
Заглушка для
прокладання труб з
лівого боку
Зливний
шланг
Прокладання
труб
Опорна
пластина для
труб
Теплоізоляційний
матеріал
Заглушка для
прокладання
труб знизу
Зафіксуйте
клейкою
стрічкою
• Кабель внутрішнього/зовнішнього блоку та
зливний шланг повинні бути прикріплені до
труби холодоагенту захисною стрічкою.
• Прокладання труб в іншому напрямку
• Використовуючи плоскогубці, вийміть заглушку труби відповідно до напрямку трубопроводу, а потім зігніть трубу,
враховуючи положення отвору в стіні. Під час згинання, будьте обережні, щоб не зламати трубу.
• Спочатку підключіть кабель внутрішнього/зовнішнього блоку, а потім закрийте підключені кабелі теплоізоляцією.
• Закріплення корпусу внутрішнього блоку
• Обов’язково вішайте корпус блоку на верхні виїмки кріпильної
пластини.Перемістіть корпус збоку в бік, щоб перевірити надійність кріплення.
• Для того, щоб закріпити корпус на кріпильній пластині, підтримуйте корпус
знизу, а потім опустіть його перпендикулярно.
• Виймання корпусу внутрішнього блоку
• Виймаючи внутрішній блок, руками підніміть корпус і звільніть його з гачків,
потім трохи потягніть нижню частину корпусу вбік та підніміть блок до упору,
доки він не залишить кріпильну плиту.
Кріпильна
плита
Кріпильна
плита
Гачки
• Підключення кабелю внутрішнього/зовнішнього блоків
• Зніміть кришку клемної коробки в правому нижньому куті внутрішнього блоку, а потім зніміть
кришку проводки, відкрутивши гвинти.
• Вставте кабель із зовнішньої сторони кімнати в лівий бік отвору в стіні, в якому знаходиться труба.
• Виведіть кабель з лицьової сторони та під'єднайте його, зробивши петлю.
